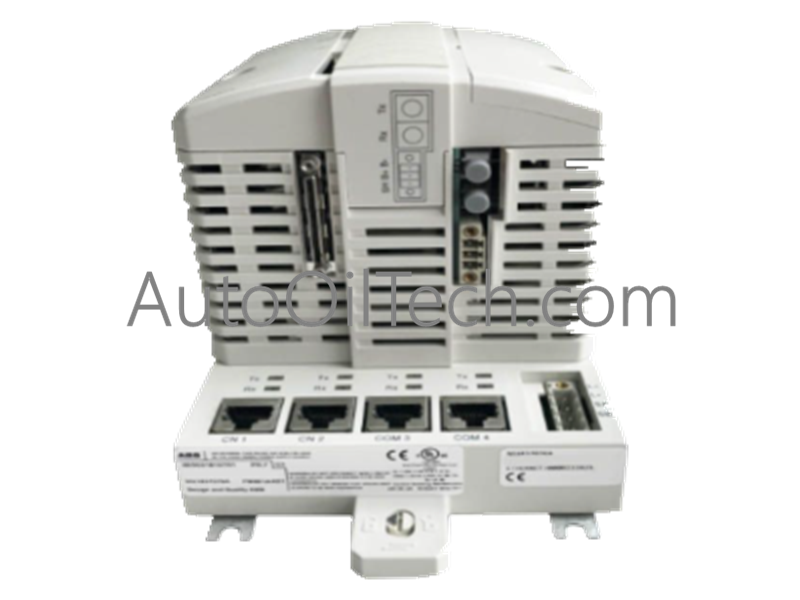

ABB PM867 | 3BSE076356R1 Módulo Procesador de Alta Integridad

Descripción general del producto

El PM867 (3BSE076356R1) es un módulo procesador especializado de alta integridad para el sistema ABB AC 800M, diseñado para cumplir con los estrictos requisitos de las aplicaciones industriales de seguridad crítica. Certificado para SIL 3, este módulo proporciona una plataforma robusta para combinar el control de seguridad y de procesos, asegurando una tolerancia a fallos fiable y la disponibilidad del sistema.

Especificaciones técnicas

• Fabricante: ABB

• Modelo: PM867

• Número de pieza: 3BSE076356R1

• Tipo: Módulo procesador de alta integridad

• Procesador: microprocesador de 133 MHz

• Memoria: 64 MB de RAM

• Cumplimiento de seguridad: Certificado SIL 3, IEC 61508, TUV

• Interfaces: Bus CEX integrado y ModuleBus

• Dimensiones: 119 mm (ancho) x 186 mm (alto) x 135 mm (profundidad)

• Peso: 0,8 kg

Componentes del kit

El módulo incluye el hardware necesario para una configuración completa:

• CPU PM867

• Placa base TP830

• Terminador de bus CEX TB850

• Terminador de ModuleBus TB807

• Terminador RCU-Link TB852

• Batería de respaldo de memoria: 4943013-6 (3,6 V, 9 g)

Características clave

• Rendimiento certificado en seguridad: Certificado SIL 3, lo que lo hace ideal para tareas de control de seguridad crítica en industrias de procesos exigentes.

• Arquitectura tolerante a fallos: Admite redundancia de CPU para eliminar puntos únicos de fallo, garantizando alta disponibilidad durante operaciones críticas.

• Integración perfecta: Diseñado específicamente para su uso en sistemas AC 800M que ejecutan 800xA versión 6.0.2 o posterior.

• Retención de datos fiable: Equipado con una batería de litio para respaldo de memoria, protegiendo los datos de control críticos durante cortes de energía.

• Número de pieza: 3BSE018128R1

• Tipo de producto: Kit de unidad de procesador (CPU + placa base)

• Microprocesador: RISC de 32 bits

• RAM interna: 16 MB

• Flash integrado: 4 MB

• Interfaces: 2x Ethernet RJ45, 2x RS-232, 1x ModuleBus

• Voltaje nominal: 24 V CC (19,2 – 30 V CC)

• Montaje: Carril DIN estándar de 35 mm

• Dimensiones: 186 mm x 119 mm x 135 mm

• Peso: 1,25 kg

• Clasificación de protección: IP20

Capacidad funcional

• Alta disponibilidad: Admite configuraciones redundantes, lo que permite una conmutación por error sin interrupciones para eliminar puntos únicos de fallo y garantizar cero tiempo de inactividad durante las transiciones de hardware.

• Fiabilidad de la red: Los puertos Ethernet duales integrados facilitan rutas de comunicación redundantes, asegurando un intercambio de datos seguro y consistente con HMI y estaciones de trabajo de ingeniería.

• Rendimiento determinista: El eficiente núcleo de 32 bits mantiene tiempos de ciclo consistentes, esencial para tareas intensivas de lógica regulatoria y de secuencia.

• Durabilidad industrial: Presenta un diseño sin ventilador para una estabilidad a largo plazo y está optimizado para su uso en instalaciones de fabricación y generación de energía.
