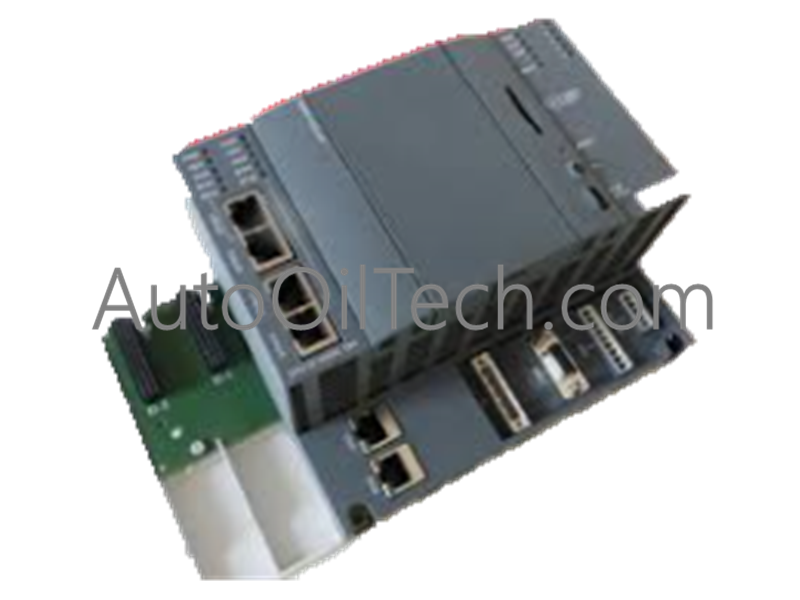

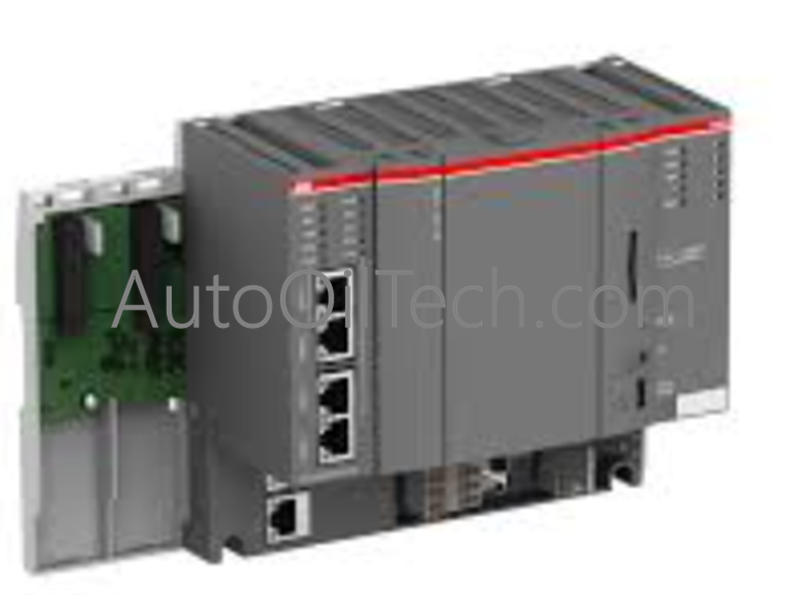

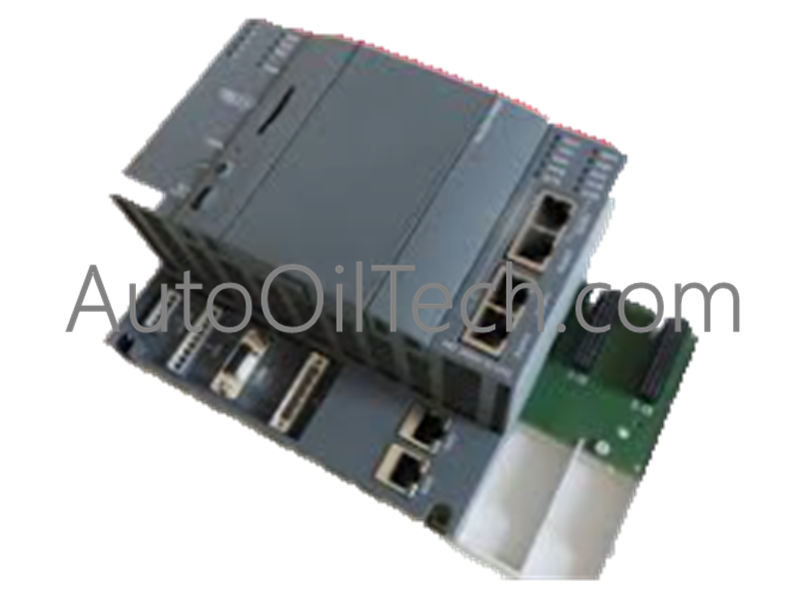

CPU insignia ABB PM595-4ETH-F

Descripción general del producto

El ABB PM595-4ETH-F es el procesador insignia supremo dentro de la familia de PLC AC500. Está diseñado para los desafíos de automatización más exigentes, incluido el control de movimiento de alta velocidad, el procesamiento masivo de datos y entornos complejos de múltiples redes. Con un tiempo de procesamiento de instrucciones sin precedentes de 0.0000006 ms (0.6 nanosegundos), se erige como uno de los controladores industriales más rápidos disponibles.

Especificaciones técnicas

• Fabricante: ABB

• Designación del modelo: PM595-4ETH-F

• Tiempo de procesamiento del controlador: 0.0000006 ms (0.6 ns) — Velocidad extrema

• Configuración de memoria:

• Memoria del programa de usuario: 16 MB

• Memoria de datos del usuario: 16 MB (RAM)

• Memoria integrada total: 32768 kB

• Interfaces de comunicación:

• 4 x Puertos Ethernet: 2 interfaces independientes + 2 puertos con funcionalidad de conmutador integrado.

• 2 x Puertos serie: Configurables RS232 / RS485.

• 2 x Ranuras de acoplador: Ranuras integradas para módulos de comunicación adicionales (por ejemplo, PROFIBUS, CANopen).

• Interfaz de usuario: Pantalla LCD multilínea avanzada con teclas de navegación.

• Tensión de alimentación nominal: 24 V CC (Rango permitido: 20.4 ... 28.8 V CC).

• Grado de protección: IP20.

• Dimensiones físicas: 152 mm (H) x 228 mm (W) x 92 mm (D).

• Peso neto: 1.045 kg.

Aspectos destacados de ingeniería y conectividad

El PM595-4ETH-F ofrece capacidades mucho más allá de los PLC estándar:

• Ejecución hiperrápida: El tiempo de procesamiento de 0.6 ns garantiza una latencia prácticamente nula para la lógica crítica, lo que lo hace ideal para el control de turbinas de alta precisión, pruebas aeroespaciales y líneas de envasado de ultra alta velocidad.

• Redes Quad-Ethernet: Con cuatro puertos Ethernet, esta CPU puede gestionar simultáneamente el control de máquinas locales, comunicarse con otros PLC mediante la comunicación punto a punto y proporcionar enlaces ascendentes de gran ancho de banda separados a sistemas SCADA o en la nube.

• Arquitectura de acoplador integrado: A diferencia de las CPU más pequeñas que requieren una expansión de bus externa, el PM595 integra ranuras de acoplador directamente en la unidad, lo que ahorra un espacio significativo en el gabinete al tiempo que mejora las velocidades de comunicación del bus.

• Gestión integral de datos: Los 16 MB de RAM de datos están optimizados específicamente para el manejo de big data, la gestión avanzada de recetas y el extenso registro de datos a bordo para el mantenimiento predictivo.
