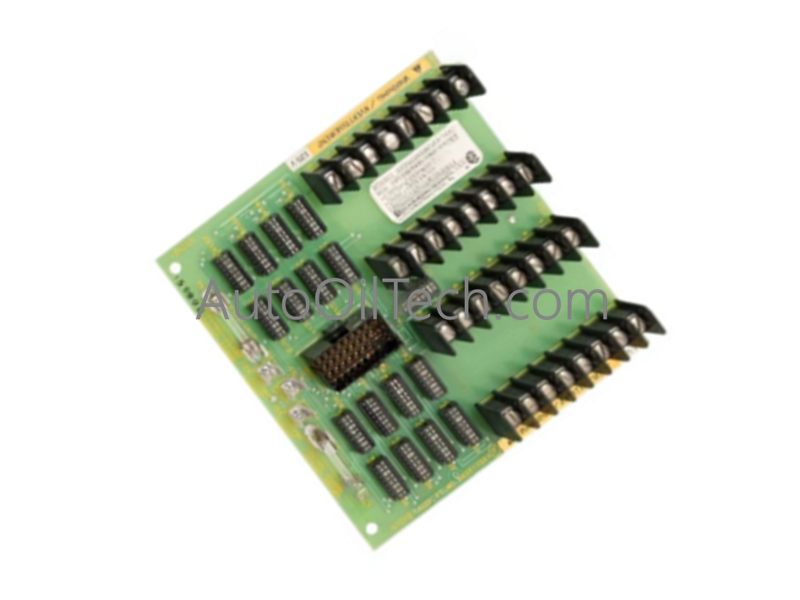

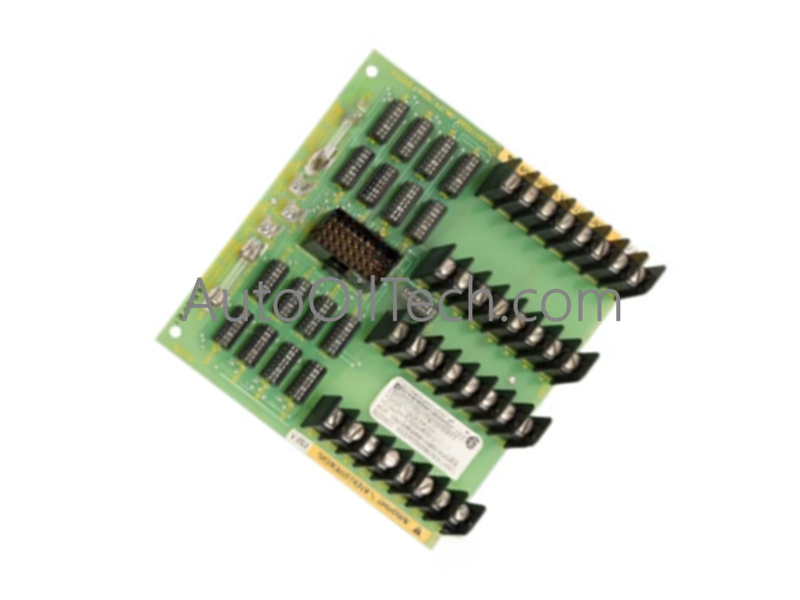

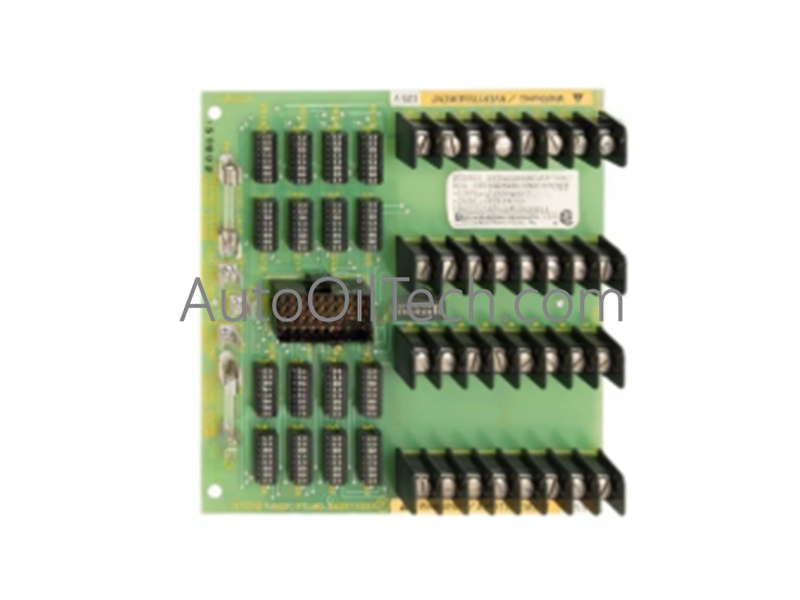

El ABB NTU-7T1, también catalogado bajo el número de pieza de fabricación SM9-3055.054.00, funciona como un componente de hardware dedicado para la adquisición de señales binarias de alta densidad y la distribución de terminales dentro de las arquitecturas del sistema de control distribuido (DCS) Bailey INFI 90 y Net 90.
Especificaciones de Hardware
Parámetro
Especificación
Modelo
NTU-7T1
Número de Parte
SM9-3055.054.00
Marca
ABB Bailey
Origen
Estados Unidos
Tipo de Producto
Módulo/Placa/Bastidor DCS
Compatibilidad del Sistema
Plataformas de Gestión de Procesos INFI 90 / Net 90
Capacidad Total de Entrada
32 Canales Binarios
Compatibilidad de Señal de Campo
Contacto Seco (aislado, monitoreo de estado de interruptor sin alimentación)
Voltaje Nominal de Bucle
24 VCC
Rango de Voltaje de Operación
18 a 30 VCC
Estándar de Certificación
Conforme a CE
Dimensiones Físicas
110 mm x 80 mm x 30 mm
Peso Neto del Módulo
0.82 kg (1.81 lbs)
Instrumentación de Procesos y Aislamiento Canal a Canal
El NTU-7T1 actúa como la barrera de terminación física principal entre los sensores de la planta física y la lógica de procesamiento de alta velocidad del rack DCS. Para monitorear 32 entradas binarias simultáneamente, la unidad enruta los cables de campo externos a través de una matriz de trazas de circuito integrado optimizada para la distribución de voltaje de humedecimiento de contacto seco. El hardware utiliza redes de aislamiento canal a canal que aíslan cada una de las 32 vías de entrada de las vías de señal adyacentes y de los chips de procesamiento internos. Este desacoplamiento bloquea las sobretensiones de alto voltaje, la corriente de fuga entre canales y las distorsiones de señal inductivas para que no penetren en el bus del sistema INFI 90, lo que garantiza la integridad completa de los datos de la señal a través de conductos de cables concurridos.
