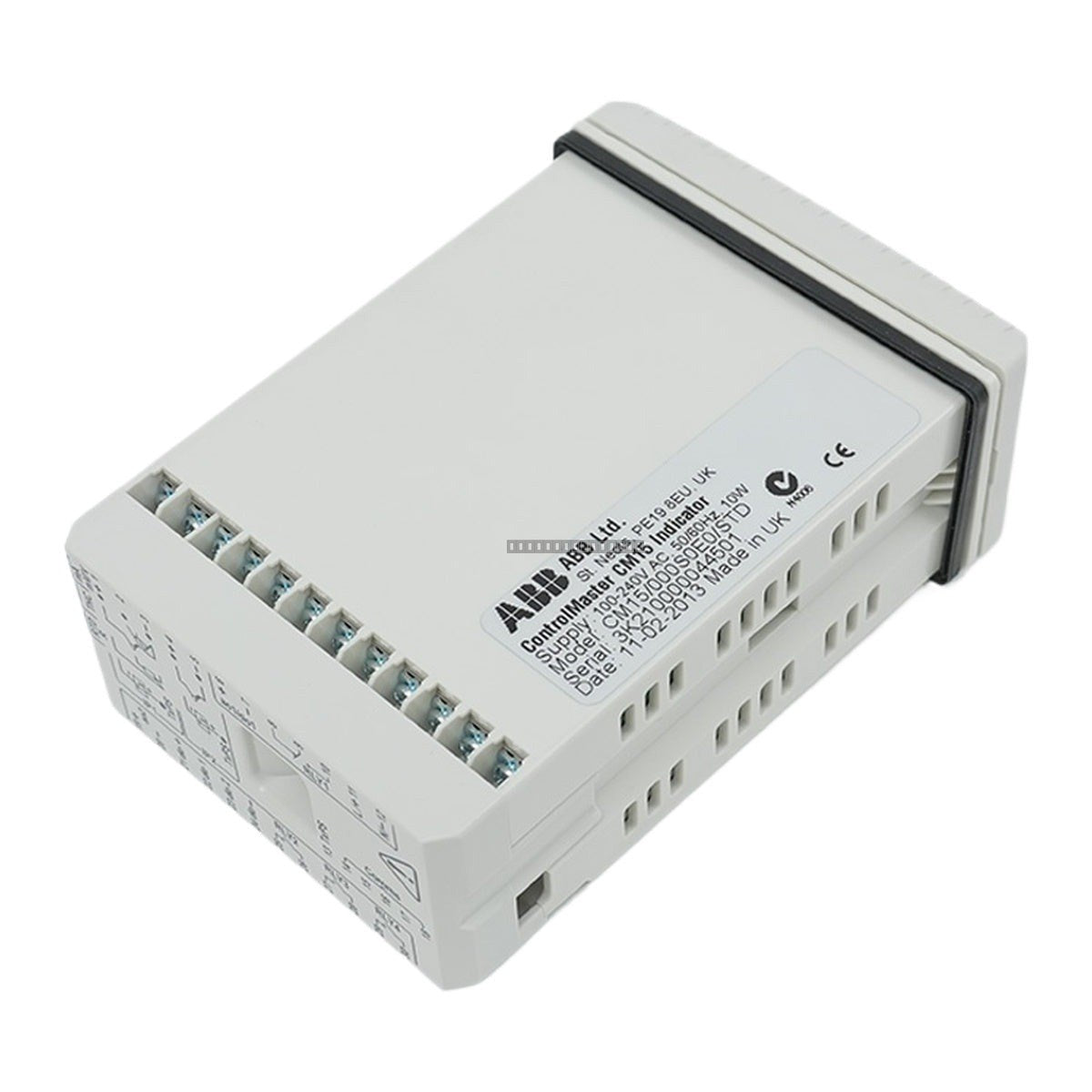

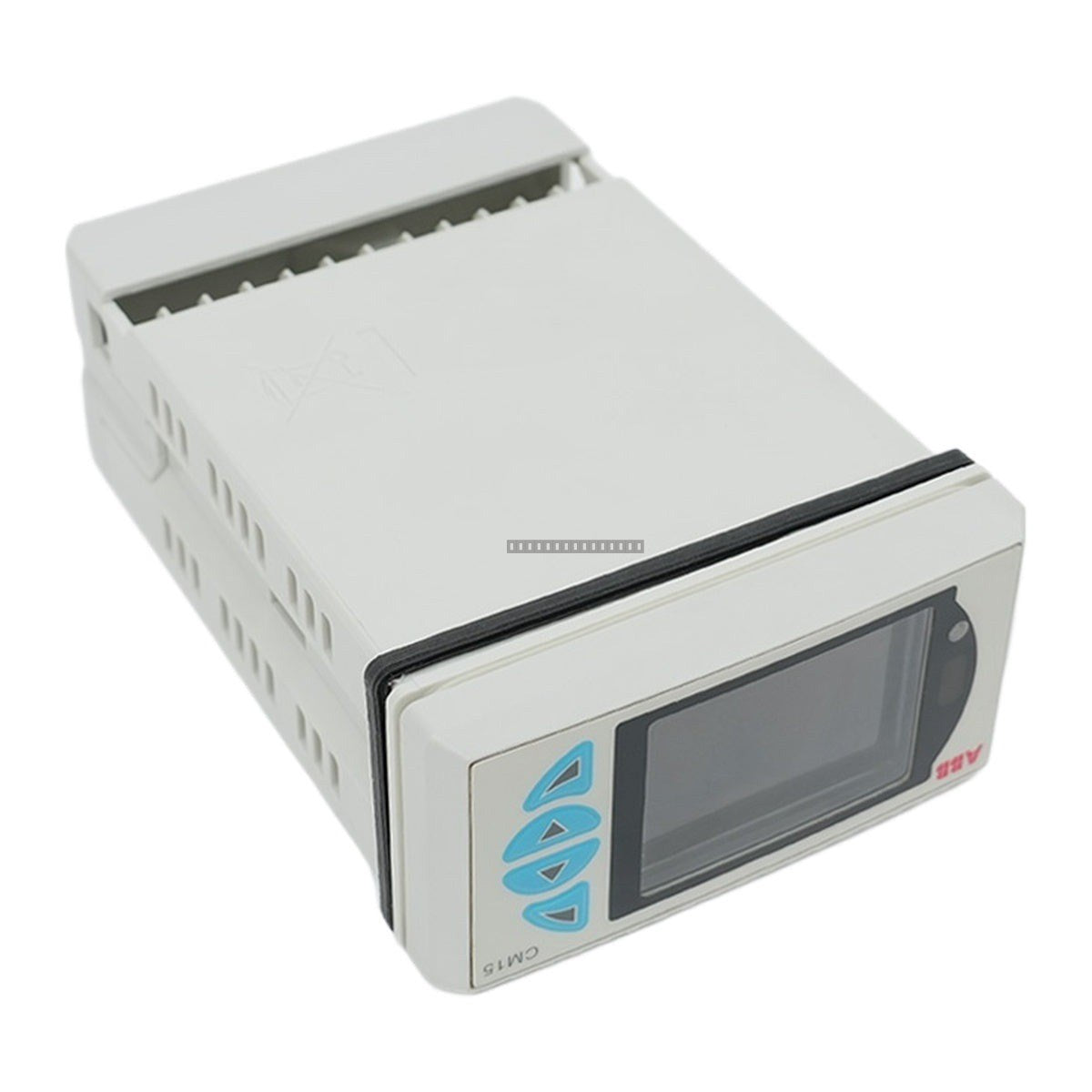

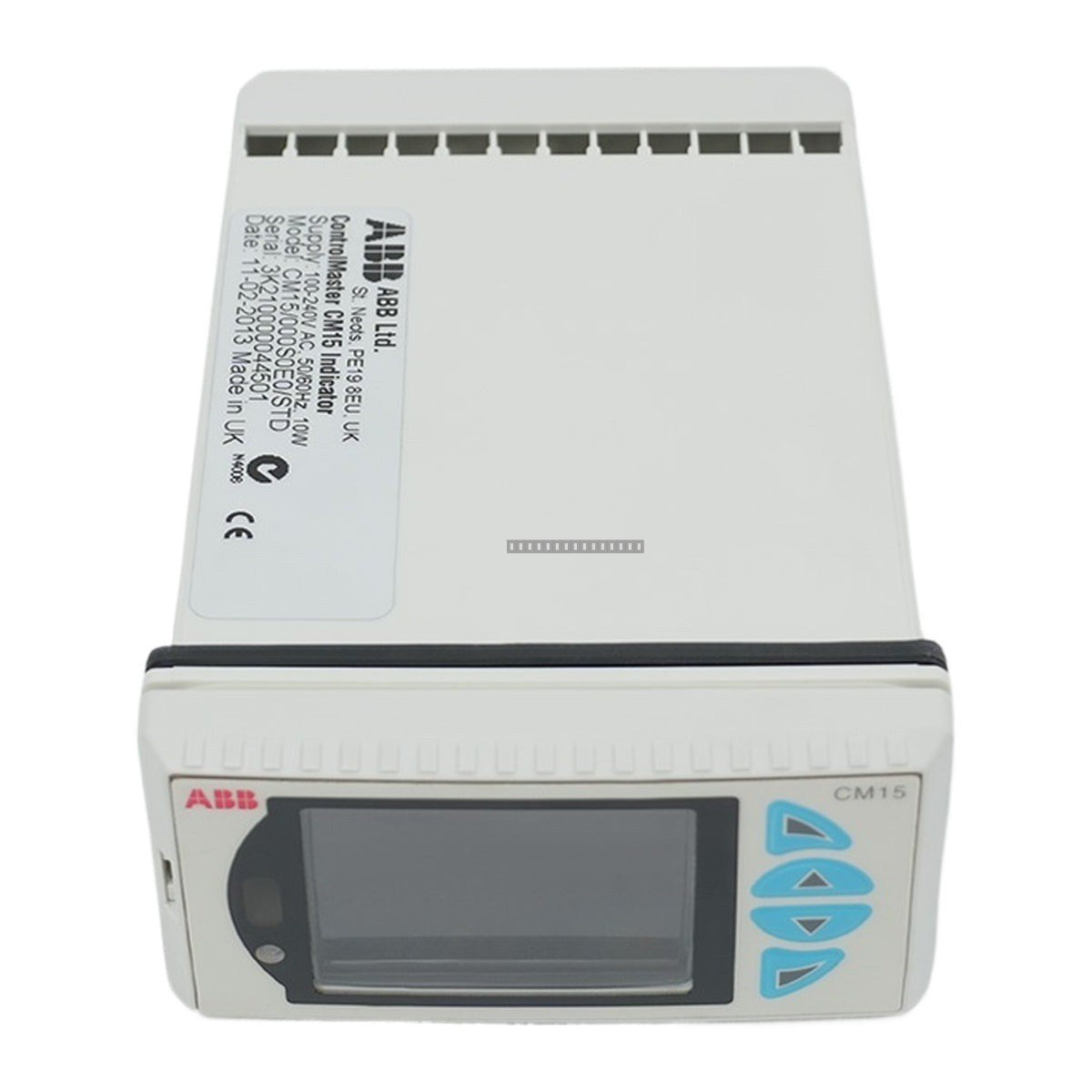

Indicador de proceso universal ABB CM15/000S0E0/STD

El ABB CM15/000S0E0/STD es un indicador de proceso universal de 1/8 DIN de la serie ControlMaster, diseñado para la monitorización y el control de alta precisión de señales de procesos industriales. Con una pantalla TFT a todo color, proporciona menús claros basados en texto para un funcionamiento y una configuración intuitivos.

Características

• Factor de forma para montaje en panel de 1/8 DIN
• Pantalla LCD multitexto TFT a todo color
• Capacidad de entrada de proceso universal
• Configurable a través del panel frontal o del software ConfigPilot
• Soporta funciones de totalización, matemáticas, lógicas y de alarma
• Clasificación de protección del panel frontal IP66/NEMA 4X

Aplicaciones

• Alimentos y bebidas: Monitorización de procesos de dosificación por lotes y maceración
• Tratamiento de agua: Monitorización de caudal, presión y calidad del agua
• Almacenamiento en frío: Monitorización precisa de la temperatura para entornos sensibles
• Estaciones de bombeo: Control de banco y gestión de nivelación del desgaste
• Tanques de almacenamiento: Conversión de nivel no lineal a volumen utilizando linealizadores de 20 puntos

Especificaciones técnicas

Pautas de instalación

• Asegúrese de que se instale un dispositivo de desconexión externo (interruptor o disyuntor) muy cerca de la unidad para mayor seguridad.
• Para las entradas de termopar (THC), asegúrese de que el sensor de unión fría (CJ) esté correctamente instalado en los terminales.
• Para bucles de 4-20 mA, instale un diodo Zener de 2V7 en los terminales de entrada para mantener la continuidad del bucle durante los estados de apagado.
• Para las conexiones RTD de 3 hilos, asegúrese de que las resistencias de los hilos sean iguales para mantener la precisión de la medición.
• Monte en un recorte de panel estándar de 1/8 DIN; asegúrese de que el sello del panel esté correctamente asentado para mantener la clasificación IP66/NEMA 4X.

Preguntas frecuentes

¿Cuáles son las principales aplicaciones del CM15?

Se utiliza para medir, mostrar y controlar procesos que involucran flujo, temperatura, nivel y presión. Es particularmente adecuado para aplicaciones industriales que requieren una monitorización precisa y de alta velocidad.

¿Cuáles son las entradas y salidas de este modelo?

Este número de pieza específico incluye 2 entradas analógicas universales (que admiten mV, V, mA, T/C, RTD y frecuencia), 1 salida analógica y 1 salida de relé.

¿Cuál es la clasificación de protección ambiental?

La parte frontal tiene una clasificación IP66/NEMA 4X, lo que proporciona protección contra el polvo y la entrada de agua en entornos industriales hostiles.
