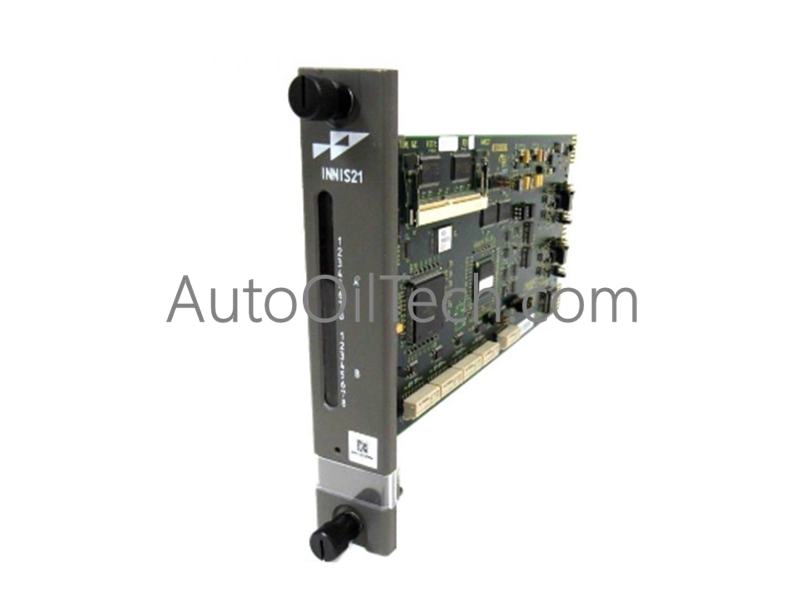

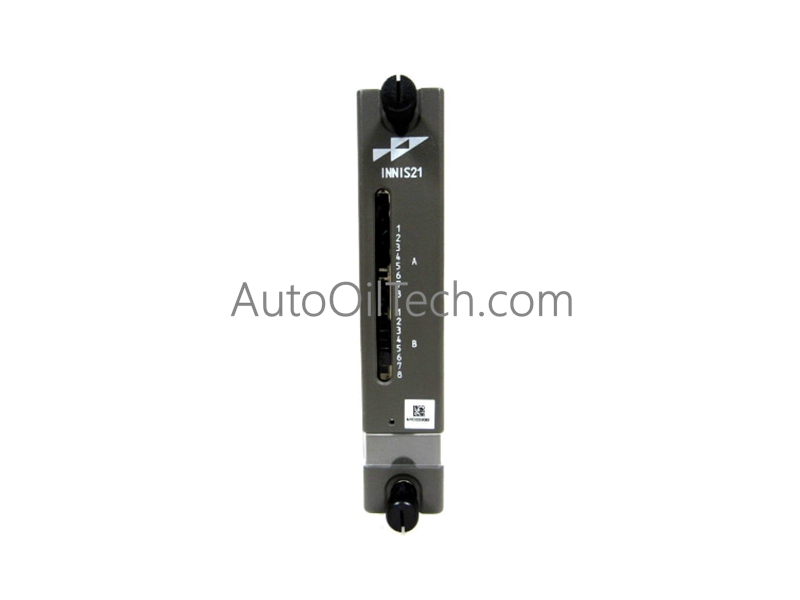

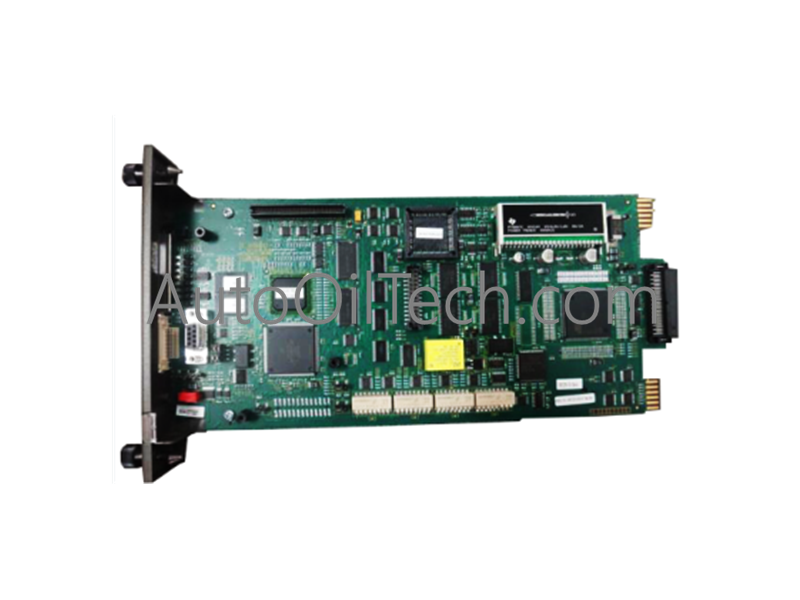

Módulo de interfaz de red ABB INNIS21

Descripción

El módulo de interfaz de red ABB INNIS21 sirve como punto de entrada principal de comunicación para los nodos que operan en la red Cnet en las arquitecturas Symphony e INFI 90. En conjunto con el módulo procesador INNPM22 , establece una ruta de datos fiable y de alta velocidad entre los nodos locales y la red de control más amplia.

Especificaciones técnicas

• Fabricante: ABB
• Modelo: INNIS21
• Tipo de producto: Módulo de interfaz de red
• Requisitos de alimentación: +5 VCC a 825 mA (4,1 W) o +5 VCC a 1,1 A (5,5 W)
• Velocidades de comunicación: Admite velocidades Cnet de 10 Mbaud, 2 Mbaud y 0,5 Mbaud
• Capacidad del sistema:
  • Hasta 62.000+ nodos en todo el sistema Cnet
  • Hasta 250 nodos de interfaz Cnet a Cnet
  • Hasta 250 nodos por segmento de red (combinaciones de Cnet a HCU o de Cnet a computadora)
• Arquitectura:
  • Módulo PCB de una sola ranura para instalación de MMU
  • Enlace de bus de expansión de E/S dedicado a INNPM22
  • Circuitos de comunicación basados ​​en microprocesadores
• Función: Proporciona la interfaz inteligente entre un nodo y la red troncal de Cnet
• Peso: 2 kg
• Peso del envío: 3 kg
• Compatibilidad: ABB Symphony, INFI 90 y sistemas de control distribuido basados ​​en Cnet

Características

• Función de interfaz de Cnet: actúa como puerta de enlace de comunicación principal para todos los módulos de interfaz de Cnet
• Alta escalabilidad de nodos: admite arquitecturas distribuidas extremadamente grandes
• Manejo de datos determinista: garantiza tiempos de comunicación predecibles para bucles de control críticos
• Integración de red robusta: permite que cualquier nodo se comunique con cualquier otro nodo dentro del sistema
• Instalación modular: se adapta a las ranuras MMU estándar para un fácil reemplazo o expansión
• Diseño de hardware confiable: PCB de grado industrial y prácticas de aislamiento para un funcionamiento a largo plazo

Escenarios de aplicación

• Sistemas de control distribuido a gran escala en plantas de generación de energía, petroquímicas, de refinación e industriales pesadas
• Proyectos de expansión o modernización de redes que requieren comunicación Cnet de alta capacidad
• Reemplazo de módulos de interfaz de red ABB heredados en sistemas Symphony/INFI 90

Preguntas frecuentes

P: ¿El INNIS21 requiere el módulo INNPM22 para funcionar? R: Sí. El INNIS21 funciona como interfaz de red, mientras que el INNPM22 se encarga del procesamiento y la gestión de la comunicación.

P: ¿El INNIS21 admite velocidades de comunicación mixtas en la misma red? R: Admite múltiples velocidades de transmisión, pero los segmentos de red deben configurarse de forma consistente para un funcionamiento estable.

P: ¿El módulo es intercambiable en caliente? R: No. Debe instalarse o reemplazarse con el sistema apagado para garantizar la integridad de la red.
