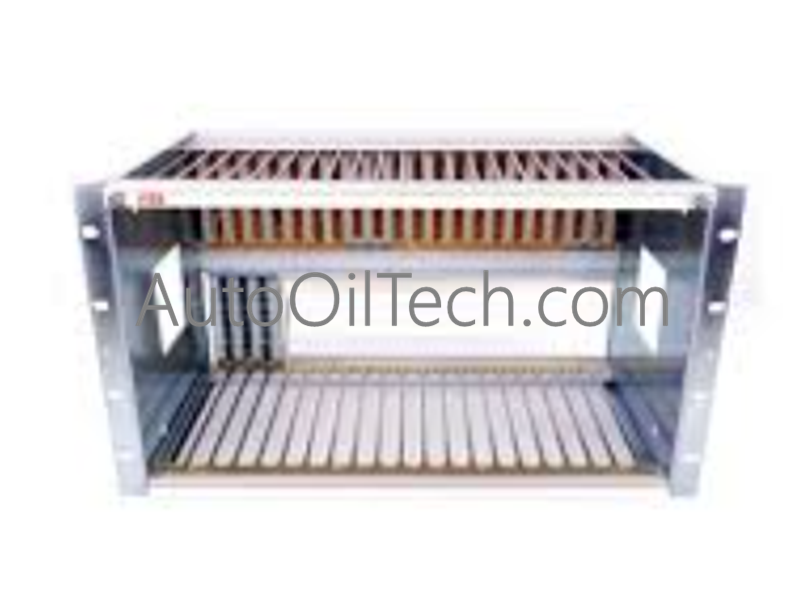

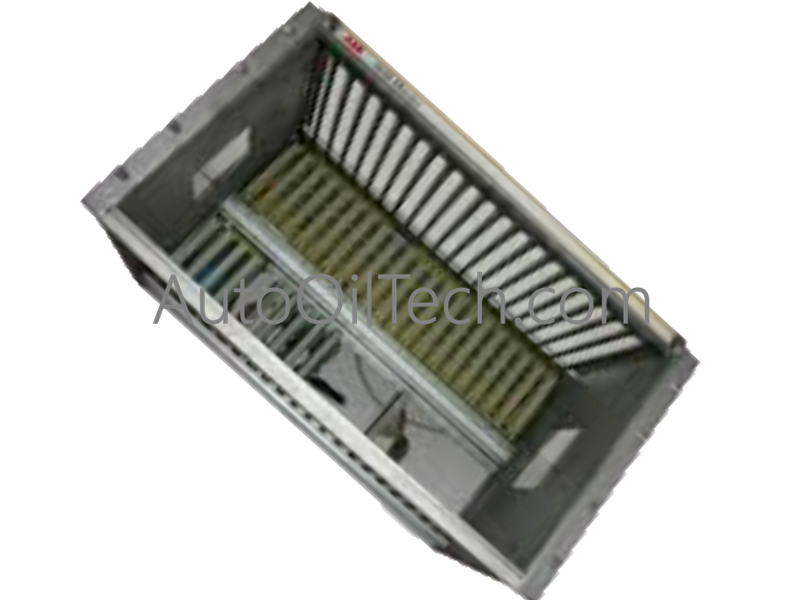

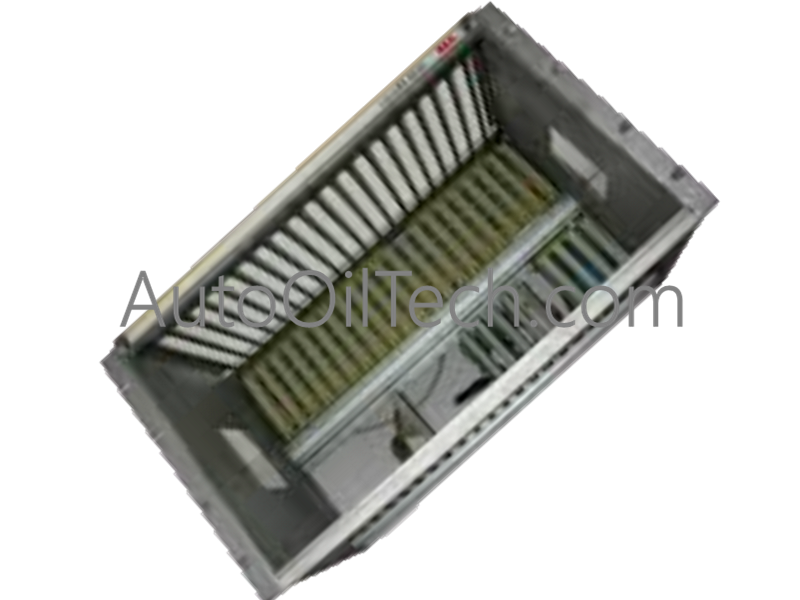

El DSRF180A (57310255-AV) es un robusto bastidor de sub-rack de equipo de servicio pesado fabricado por ABB específicamente para alojar, alimentar y estabilizar módulos críticos de procesador y E/S para los sistemas de control MasterPiece 200 y 200/1.
Especificaciones técnicas
Fabricante: ABB
Línea de productos / Sistema: Advant Master DCS / Controladores MasterPiece 200 y 200/1
Designación del modelo: DSRF180A
Número de pieza ABB / ID de producto: 57310255-AV
Función del dispositivo: Chasis sub-rack de CPU y E/S con regulador de voltaje único integrado
Tiempo medio entre fallos (MTBF): >100.000 horas
Protección contra sobretensiones y señales: Blindaje industrial contra sobretensiones con rutas de señal internas redundantes
Interfaces de red / comunicación: Modbus, Profibus, Ethernet (determinado por los módulos de comunicación instalados)
Opciones de voltaje de funcionamiento principal: 24 V CC / 120 V CA
Frecuencia de potencia: 50 / 60 Hz
Rango térmico extendido: -20 °C a +70 °C
Cumplimiento de estándares de la industria: Cumple con CE, UL, IEC 61131-2
Estado ambiental RoHS: Exento según la Directiva de la UE 2011/65/UE Artículo 2
Esquema de instalación: Diseño mecánico "plug-and-play" (reduce los tiempos de implementación en campo en aproximadamente un 30%)
Escenarios de aplicación industrial
El sub-rack de equipo DSRF180A (57310255-AV) se ancla permanentemente dentro de gabinetes de control automatizados y salas de servidores que se encuentran en plantas de procesamiento industrial de alta disponibilidad, incluyendo laminadoras de acero, instalaciones de tratamiento químico automatizadas y centros de control de centrales eléctricas. Actúa como el contenedor físico y eléctrico para los procesadores principales del sistema y los enlaces del bus de comunicación. Dado que está optimizado para entornos hostiles y con mucho ruido, protege el hardware central de las vibraciones estructurales del gabinete y los altos campos electromagnéticos, al tiempo que garantiza una transmisión de datos ininterrumpida en el backplane.
