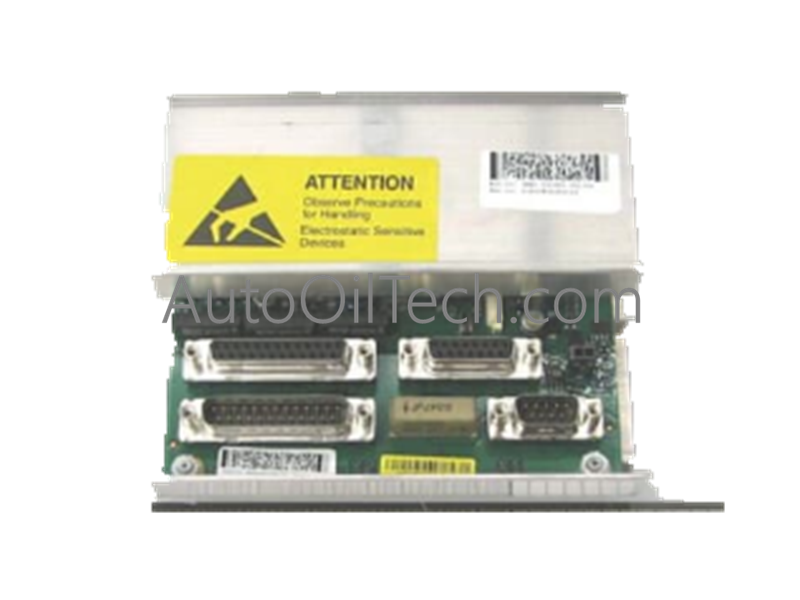

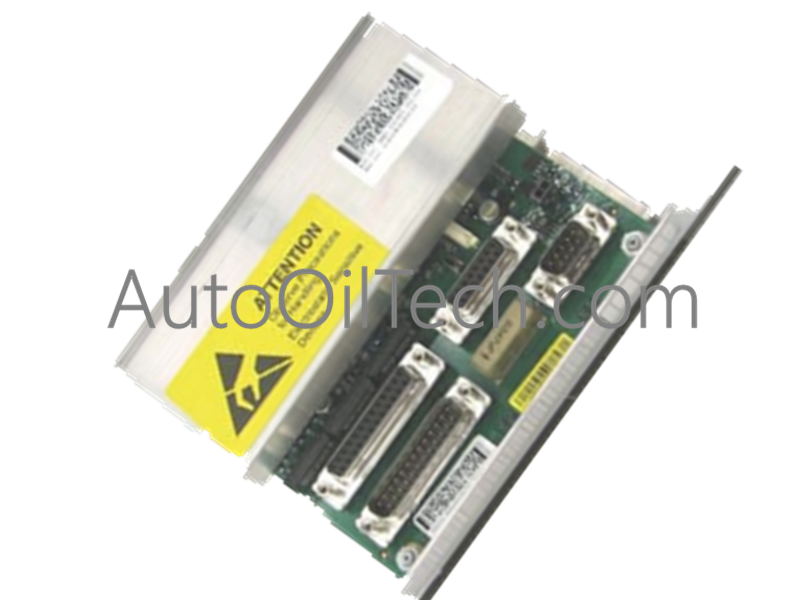

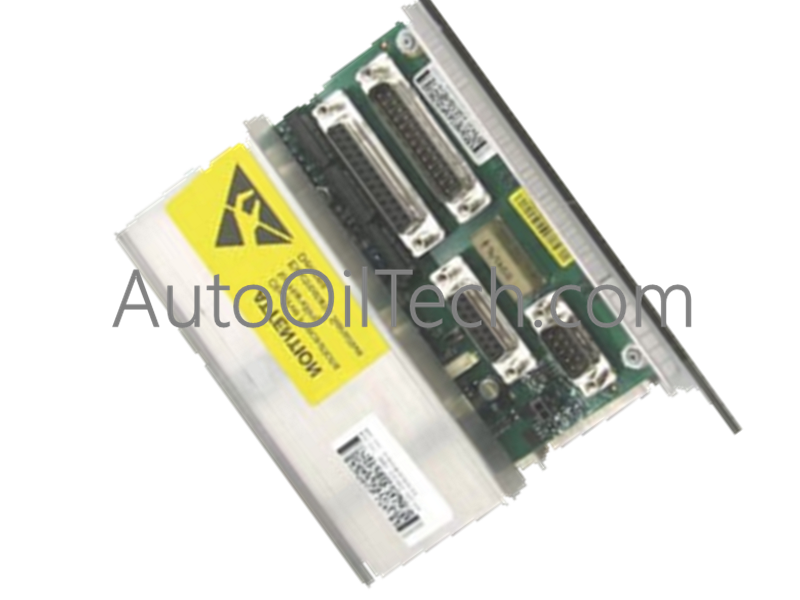

LaABB DSQC 633C (3HAC043904-001)es unaPlaca de Medición en Serie (SMB)vital utilizada en la generación de controladoresIRC5. Como componente central del sistema de retroalimentación, actúa como el "traductor" entre el movimiento mecánico del robot y el cerebro digital del controlador. Captura señales de posición analógicas de los resolvedores del motor y las convierte en datos en serie de alta resolución.
Especificaciones técnicas
Número de pieza:3HAC043904-001
Designación del modelo:DSQC 633C
Peso neto:0,28 kg
Dimensiones:131 mm (largo) x 100 mm (ancho) x 27,5 mm (alto)
Número de arancel aduanero:90318080 (Instrumentos de medida o control)
País de origen:China
Condición:Pieza de repuesto nueva
Características principales
Conversión de datos de precisión:Convierte las ondas analógicas seno/coseno del resolvedor en posiciones digitales absolutas, asegurando que el robot mantenga una precisión de trayectoria submilimétrica.
Comunicación en serie:Transmite todos los datos de los ejes a través de un único enlace en serie, lo que reduce drásticamente la complejidad y el peso del cableado interno del robot.
Seguimiento de posición no volátil:Funciona en conjunto con la batería SMB para mantener los datos del "contador de revoluciones", de modo que el robot recuerde su posición incluso después de ser apagado.
Factor de forma compacto:La revisión "C" es significativamente más ligera (0,28 kg) que las unidades 633A más antiguas, lo que la hace ideal para diseños de robots modernos y eficientes en el espacio.
Endurecimiento industrial:La carcasa sellada proporciona protección contra el polvo y las interferencias eléctricas comunes en entornos de fabricación automotriz y pesada.
