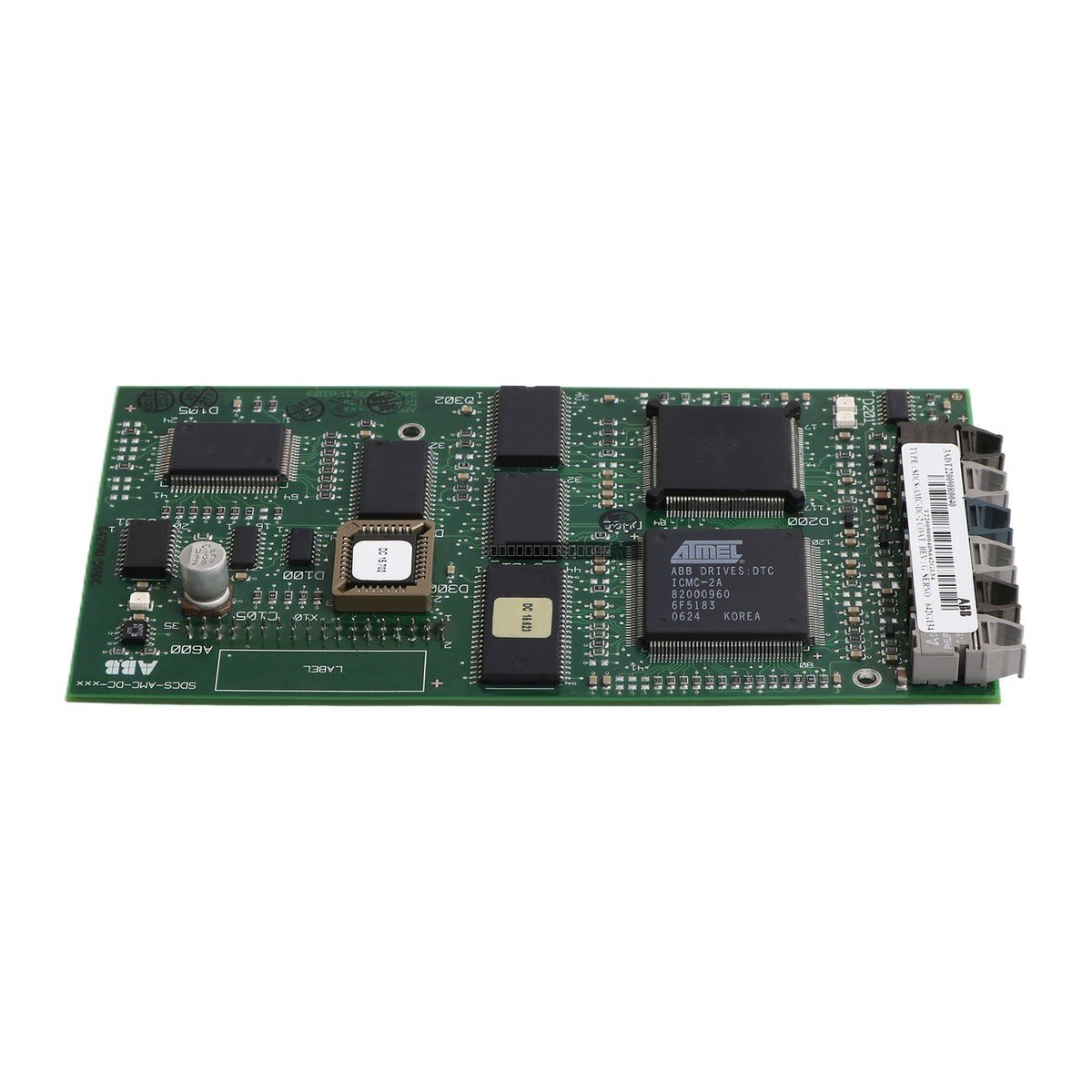

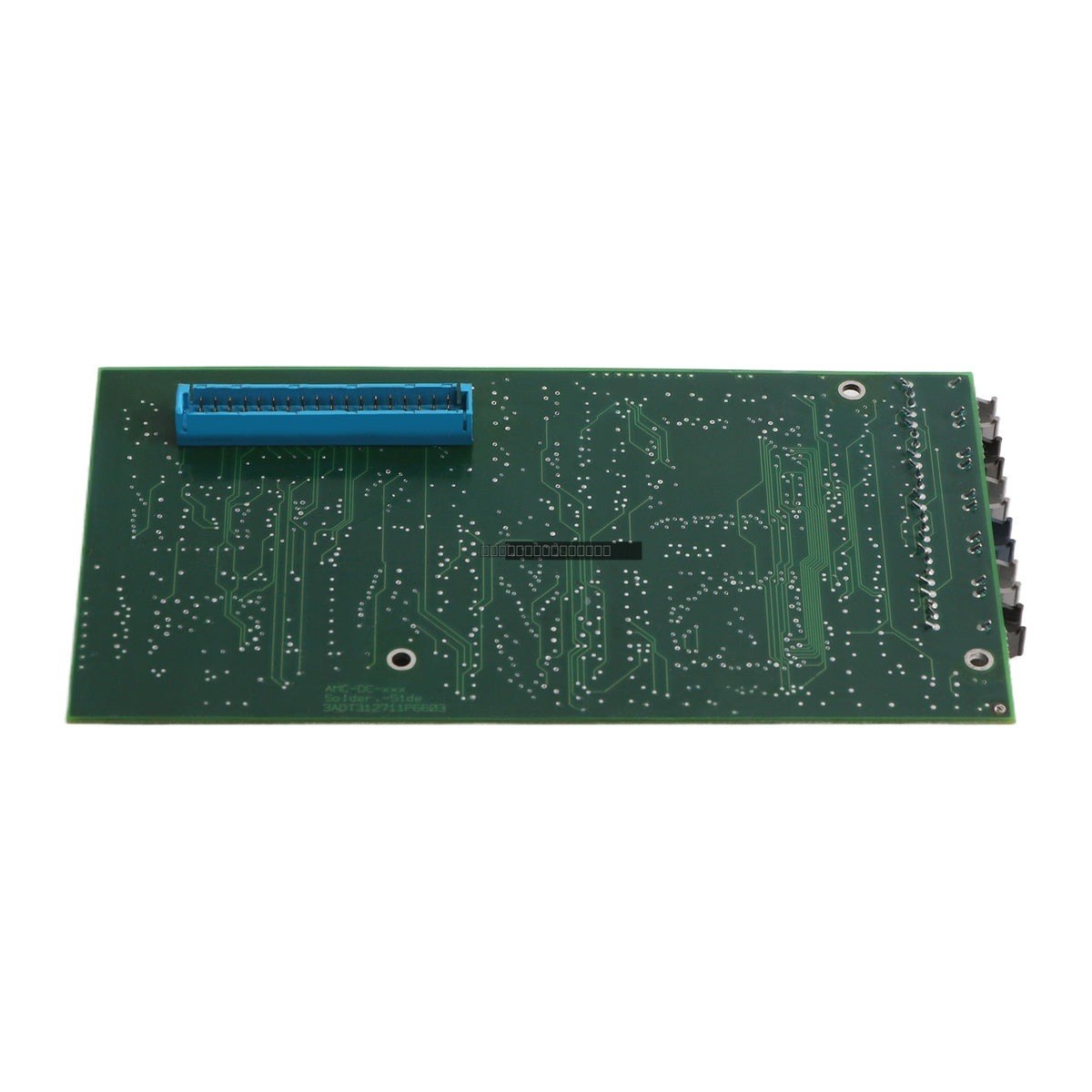

La ABB SDCS-AMC-DC-2 COAT (3ADT220090R0040) es una tarjeta de unidad de control de alto rendimiento diseñada para aplicaciones de variadores industriales. Esta placa de circuito impreso sirve como un componente central en la arquitectura de control, proporcionando capacidades de regulación precisa y procesamiento de señales para sistemas de accionamiento de CC. Cuenta con una interfaz de conector de 36 pines para una integración fiable en el rack de control del variador.
Características
Resolución de control avanzada de 24 bits para una regulación de alta precisión.
Tiempo de actualización de bucle rápido de 250 µs para garantizar un rendimiento de variador receptivo.
Alta precisión para los bucles de control de velocidad y par.
Soporte integrado de E/S analógicas y digitales para una conectividad de campo versátil.
Recubrimiento de conformación (COAT) para una protección mejorada en entornos industriales hostiles.
Especificaciones Técnicas
Modelo
SDCS-AMC-DC-2 COAT
Código de Pedido
3ADT220090R0040
Voltaje de Entrada
24 V CC (±15 %)
Resolución de Control
24 bits
Tiempo de Actualización de Bucle
250 µs
Precisión de Control de Velocidad
±0.01 % del punto de ajuste
Precisión de Control de Par
±0.5 % del par nominal
Entradas Analógicas
±10 V / 4-20 mA
Entradas Digitales
24 V CC
Temperatura de Funcionamiento
-40 °C a +70 °C
Temperatura de Almacenamiento
-50 °C a +85 °C
Humedad Relativa
5-100 % (condensación)
Pautas de Instalación
Asegúrese de que el sistema del variador esté completamente apagado y bloqueado antes de instalar o retirar la placa de la unidad de control.
Maneje la PCB por los bordes para evitar daños por descarga electrostática (ESD) a los componentes sensibles.
Verifique que el conector de 36 pines esté correctamente alineado y completamente insertado para evitar la pérdida intermitente de la señal.
Asegúrese de que el módulo esté instalado en un ambiente limpio y seco dentro del rango de temperatura especificado para mantener la fiabilidad a largo plazo.
Compruebe que todos los cables de señal estén correctamente encaminados y blindados para minimizar la interferencia electromagnética (EMI).
Preguntas Frecuentes
¿Qué indica el sufijo COAT? El sufijo COAT indica que la placa de circuito impreso ha sido tratada con un recubrimiento de conformación, que proporciona protección adicional contra la humedad, el polvo y los contaminantes corrosivos en entornos industriales.
¿Es compatible esta placa con señales de control estándar de 24 V CC? Sí, las entradas digitales están diseñadas para niveles lógicos estándar de 24 V CC, y las entradas analógicas admiten señales estándar de ±10 V o 4-20 mA.
