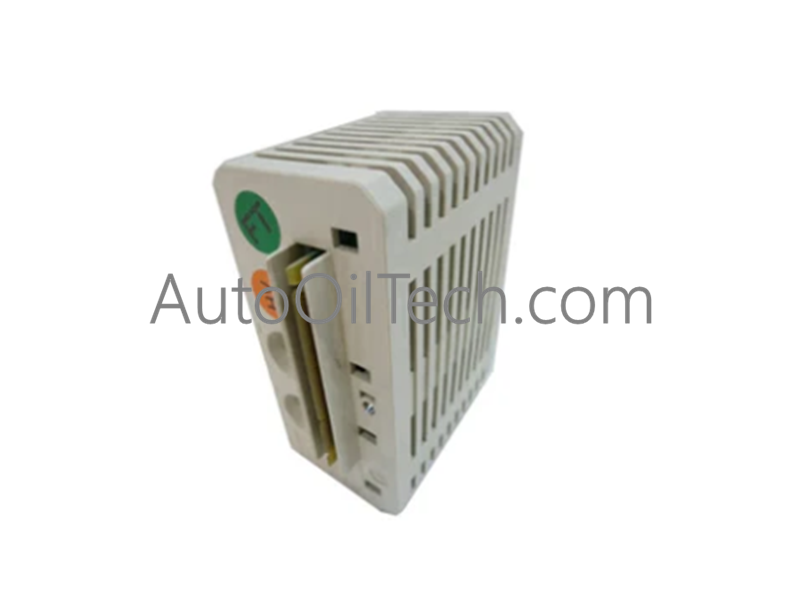

Módulo de relé NC aislado ABB DO821 3BSE013250R1

Descripción general del producto

El ABB DO821 es un módulo de salida de relé especializado de 8 canales diseñado para el sistema S800 I/O. A diferencia de los módulos estándar "Normalmente Abiertos" (NO), el DO821 cuenta con contactos Normalmente Cerrados (NC) . Esto lo convierte en un componente esencial para circuitos de enclavamiento de seguridad o a prueba de fallos donde una señal debe permanecer cerrada durante el funcionamiento normal o en caso de una pérdida de energía lógica. Con aislamiento galvánico individual para cada canal, gestiona de forma segura una amplia gama de voltajes de 24V a 230V AC o DC.

Características principales de rendimiento

• Lógica Normalmente Cerrada (NC): Los contactos permanecen cerrados cuando el módulo está sin energía o la salida está "Apagada", proporcionando una seguridad a prueba de fallos a nivel de hardware para bucles de control críticos.

• Independencia total de canales: Cada canal está aislado individualmente, lo que permite cambiar diferentes fases de voltaje o fuentes de alimentación independientes (CA y CC) dentro de un solo módulo.

• Alta capacidad de conmutación: Capaz de manejar 3A por canal para cargas de CA (con $\cos \phi > 0.4$) y hasta 42W para aplicaciones de CC .

• Rango de voltaje universal: Funciona en un amplio espectro de 24 V a 230 V CA/CC, lo que elimina la necesidad de relés de interposición externos en muchos escenarios de alto voltaje.

• Durabilidad industrial: Diseñado para soportar entornos hostiles, el módulo tiene un perfil delgado de 45 mm para maximizar la densidad del carril DIN.

Desglose técnico

• Número de pieza: 3BSE013250R1

• Designación: DO821

• Tipo de salida: Relé (normalmente cerrado)

• Número de canales: 8 (aislados individualmente)

• Corriente máxima: 3A (CA) / 42W (CC)

• Voltaje de funcionamiento: 24–230V CA/CC

• Dimensiones: 119 mm (alto) x 45 mm (ancho) x 102 mm (profundidad)

• Peso neto: 0,3 kg
