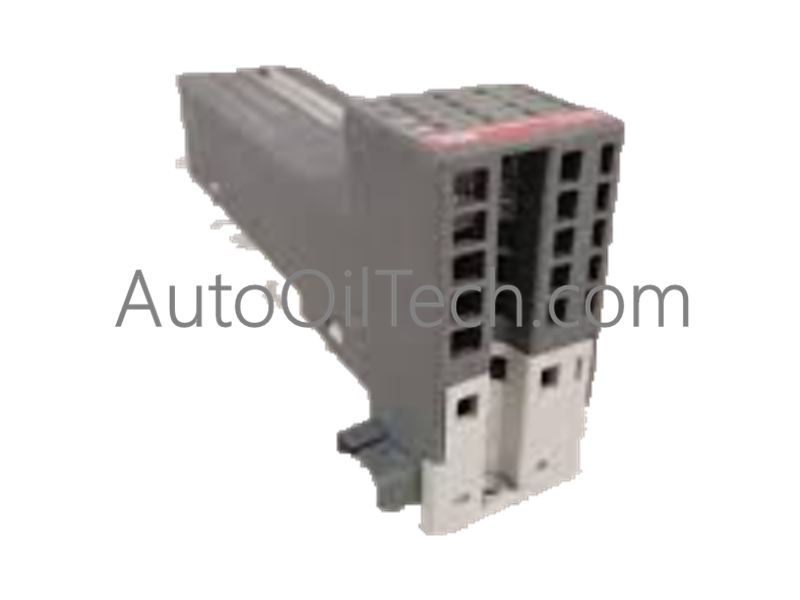

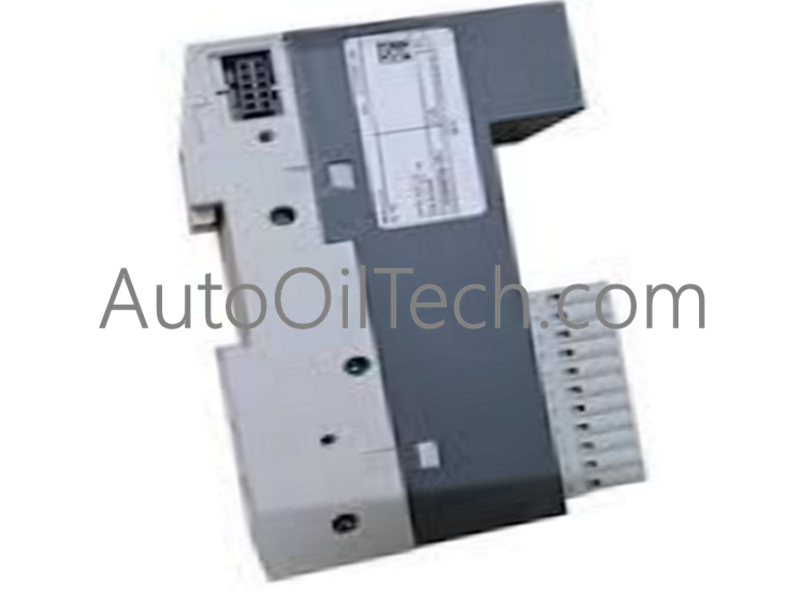

El DO561 (1TNE968902R2201) es un módulo de expansión de salida digital compacto fabricado por ABB como componente central de la rentable serie de productos de E/S de automatización distribuida y PLC S500-eCo. Diseñado para ahorrar espacio en paneles de control localizados, este módulo de nivel básico ofrece 8 salidas de transistor de estado sólido con bloques de terminales enchufables para una rápida instalación y mantenimiento del cableado.
Especificaciones técnicas
Fabricante: ABB
Serie de productos / Tipo principal: Serie S500-eCo / DO561
Número de pieza de ABB / ID de producto: 1TNE968902R2201
Capacidad total de salida: 8 salidas digitales (DO)
E/S bidireccionales configurables: 0
Arquitectura de conmutación de salida: Transistor (tipo electrónico de estado sólido)
Tipo de voltaje de salida de señal: Corriente continua (CC)
Voltaje de salida nominal ($U_{out}$): 24 V CC
Rango de voltaje de suministro operacional: 20.4 V a 28.8 V CC
Corriente de salida continua máxima: 0.5 A por canal
Diseño de terminación de cableado: Bloques de terminales enchufables/conectables
Nivel de protección del gabinete: IP20
Código arancelario de mercancías internacional (CN8): 85389091
Clasificaciones industriales: E/S de automatización distribuida
Clasificaciones estándar: ETIM 8/9/10 (EC001419 - Módulo de E/S digital de PLC), UNSPSC 32151705
Temperatura ambiente de funcionamiento: 0 °C a +60 °C
Rango térmico de almacenamiento: -40 °C a +70 °C
Peso neto del producto: 0.118 Kg
Dimensiones del producto (An x Al x Pr): 34 mm x 74 mm x 135 mm
Peso bruto empaquetado: 0.220 Kg
Configuración de empaque nivel 1: 170 mm An x 63 mm Al x 93 mm L (1 pieza por caja de cartón)
Escenarios de aplicación industrial
El módulo DO561 (1TNE968902R2201) se implementa ampliamente en maquinaria de automatización altamente localizada, pequeños conjuntos de ventilación HVAC, patines de bombeo y gabinetes de control integrados donde la profundidad y el ancho del panel son estrictamente limitados. Debido a su delgada huella de hardware de 34 mm, permite a los fabricantes de máquinas expandir sin esfuerzo las capacidades de salida de un procesador AC500-eCo. Activa de forma segura equipos de control de bajo consumo como relés de control en miniatura, pequeños colectores de válvulas neumáticas, lámparas indicadoras de estado y zumbadores de alarma acústicos.
