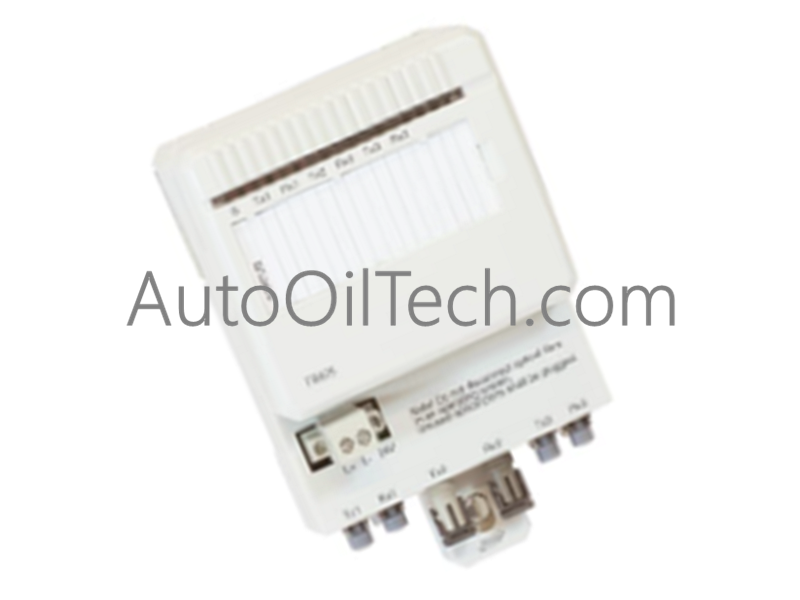

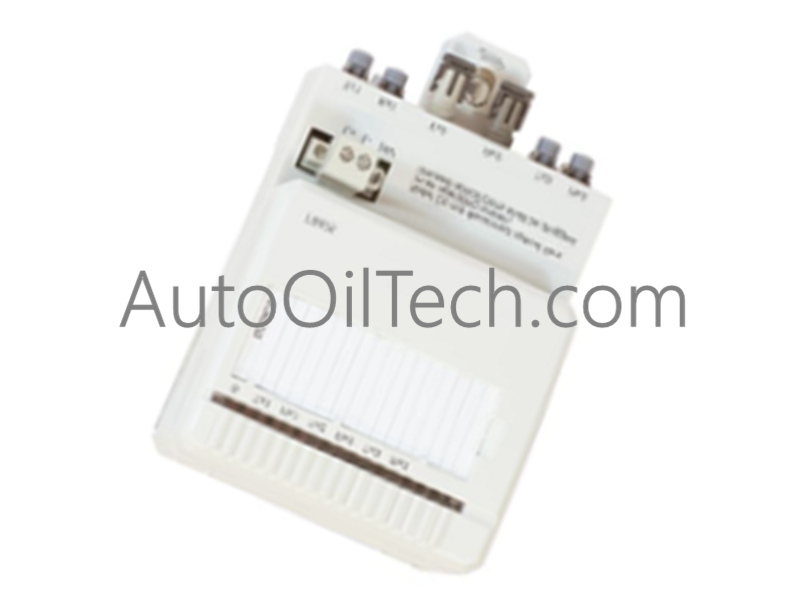

Módulo de entrada de hundimiento de corriente ABB DI801

Descripción del producto

El ABB DI801 (Número de pieza: 3BSE020508R1) es un módulo de entrada digital compacto de 16 canales que pertenece a la familia de productos de E/S S800L. Funcionando con una configuración de sumidero de corriente de 24 VCC, interconecta sensores de campo binarios sin problemas con los sistemas de procesamiento central, a la vez que ofrece un robusto aislamiento de tierra por grupos y ajustes de filtro de hardware programables.

Especificaciones técnicas

• Fabricante: ABB

• Designación del modelo: DI801

• Número de artículo: 3BSE020508R1

• Subsistema de E/S: Serie de automatización modular optimizada en costes S800L

• Volumen de canales: 16 trayectorias de monitorización de entrada binaria separadas

• Clasificación del tipo de señal: Topología de entrada de sumidero de corriente

• Tensión nominal de funcionamiento: Potencial de bucle nominal de 24 V c.c.

• Nivel lógico cero: Ventana de tensión de entrada de -30 V a +5 V

• Nivel lógico uno: Ventana de tensión de entrada de 15 V a 30 V

• Impedancia de entrada interna: Resistencia de carga del circuito de 3,5 kOhm

• Perfil de aislamiento de circuito: Barrera de aislamiento eléctrico por grupos con respecto a la tierra del sistema

• Filtros digitales seleccionables: Constantes de hardware programables de 2 ms, 4 ms, 8 ms o 16 ms

• Cable de campo máximo: 600 metros (656 yardas) de distancia total de bucle

• Tensión nominal de aislamiento: Aislamiento de trabajo continuo de 50 V

• Potencial de prueba dieléctrica: Límite de validación de sobretensión temporal de 500 V

• Disipación de energía del módulo: Salida térmica típica de 2,2 W a plena carga

• Corriente del plano posterior del módulobus: Consumo máximo de 70 mA en la línea de suministro de 5 V

• Calibre de cable compatible: 30 a 12 AWG (perfiles de conductor sólido de 0,05 a 2,5 mm2)

• Par de apriete del tornillo del terminal: Tensión de sujeción recomendada de 0,5 a 0,6 Nm

• Dimensiones físicas del módulo: 86,1 mm de ancho x 110 mm de alto x 58,5 mm de profundidad

• Masa neta del hardware: 0,24 kg (0,53 lbs) de peso de la unidad base

Escenarios de aplicación industrial

• Seguimiento de contactos auxiliares: Captura señales simples de estado binario de disyuntores de centros de control de motores remotos y seccionadores de cuchilla.

• Monitorización de sensores de proximidad: Recopila datos continuos de seguimiento de posición física de finales de carrera de campo inductivos o capacitivos a través de las cintas transportadoras de distribución.

• Interfaz de panel de operador: Envía señales de pulsadores y comandos lógicos de interruptores selectores de fábrica directamente a los nodos del plano posterior del subrack.

• Gestión de paquetes de skids: Sirve como un clúster de recopilación de señales compacto e integrado dentro de cajas de lubricadores de bombas hidráulicas o de tratamiento de agua empaquetadas.
