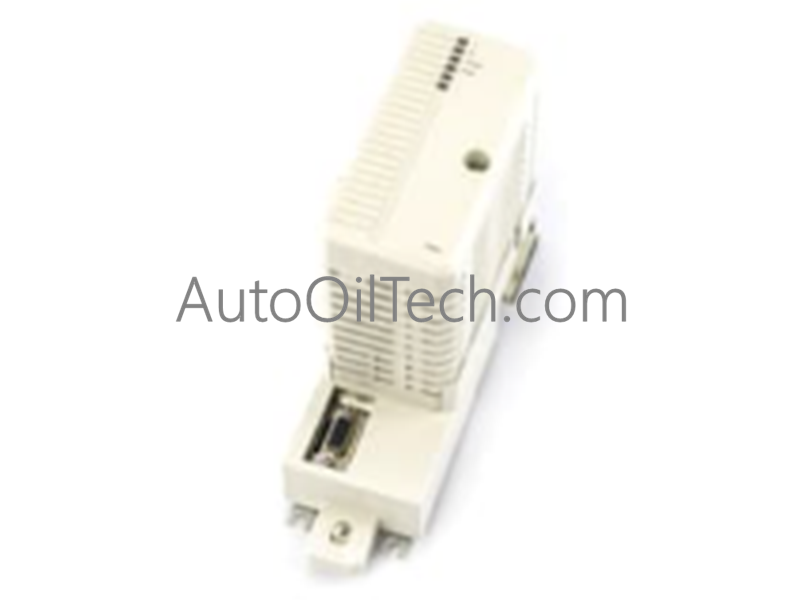

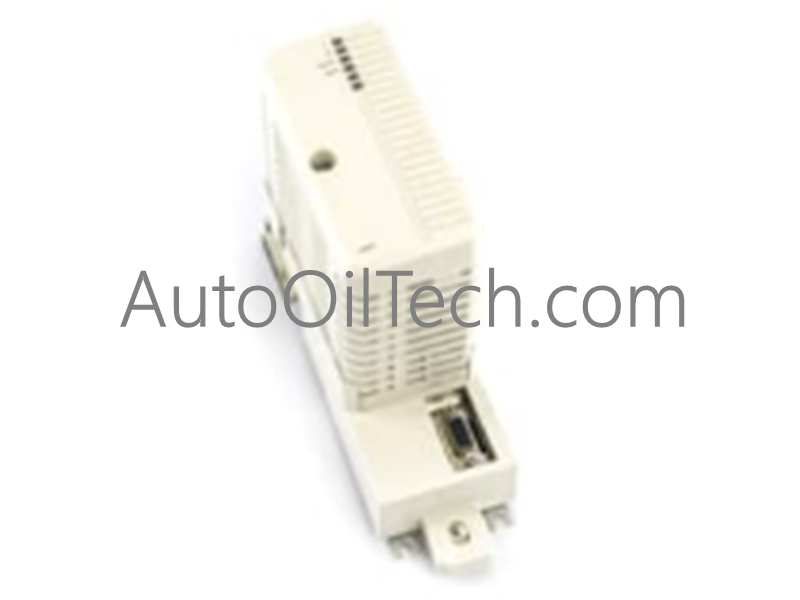

El CI868K01 es un paquete de interfaz de comunicación de alto rendimiento diseñado para los sistemas de controlador ABB 800xA y AC 800M. Este kit permite una integración perfecta entre los controladores industriales y los dispositivos de automatización de subestaciones a través del protocolo IEC 61850. Al actuar como un puente robusto para el intercambio de datos en tiempo real, permite una comunicación horizontal de alta velocidad (GOOSE) y una integración vertical, lo que garantiza una coordinación superior en las redes de control eléctrico y de procesos.
Especificaciones técnicas detalladas
ID de producto: 3BSE048845R1
Soporte de protocolo: IEC 61850 (Edición 1 y 2)
Componentes del kit: * CI868: Módulo de interfaz de comunicación
TP867: Placa base (Unidad de montaje)
Tipo de producto: Módulo de comunicación
Dimensiones: 186 mm (alto) x 59 mm (ancho) x 127.5 mm (profundidad)
Peso neto: 0.7 kg
Cumplimiento de estándares: Comunicación industrial basada en Ethernet
Desglose del paquete y la configuración
El CI868K01 se suministra como un ensamblaje completo para simplificar la instalación y garantizar la compatibilidad del hardware:
Módulo de interfaz CI868: La unidad de procesamiento central que gestiona la pila IEC 61850. Maneja el mapeo de los mensajes MMS (Manufacturing Message Specification) y GOOSE a las variables de aplicación del controlador.
Placa base TP867: Una base de montaje especializada que proporciona la interfaz eléctrica y mecánica al bus de comunicación del controlador, lo que permite la capacidad de intercambio en caliente en configuraciones redundantes.
