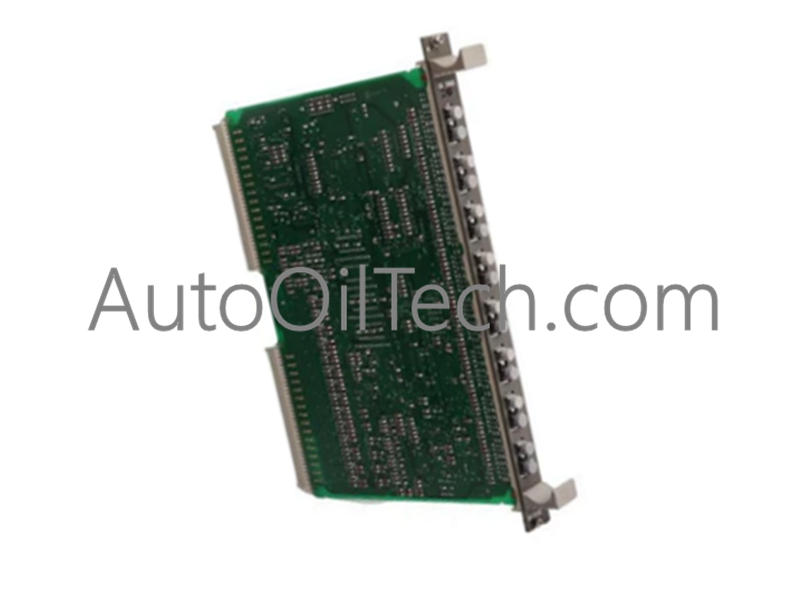

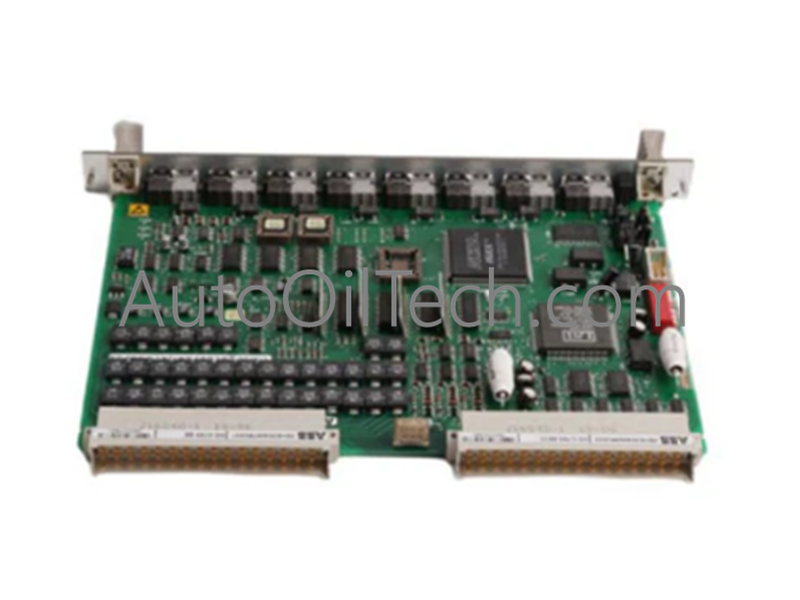

Módulo de comunicación ABB CI522K04

Módulo de comunicación del kit de interfaz ABB CI522K04 AF100

El CI522K04 es un kit de comunicación industrial de alta fiabilidad diseñado para la plataforma ABB Advant OCS. Funcionando como una pasarela especializada para la red Advant Fieldbus 100 (AF100), este módulo es esencial para tender un puente entre las unidades de procesamiento central y los periféricos distribuidos.

Especificaciones Técnicas

• Fabricante: ABB

• Designación del modelo: CI522K04

• Número de pieza: CI522K04

• Tipo de producto: Módulo de comunicación (Kit de interfaz AF100)

• Soporte de protocolo: Advant Fieldbus 100 (AF100)

• Aplicación: Integración de la serie Advant Controller 400

• Longitud neta del producto: 265 mm

• Altura neta del producto: 72 mm

• Ancho neto del producto: 148,5 mm

• Peso neto del producto: 1,48 kg

• Código SA: 85176200

• Estado ambiental: No cumple con RoHS

• Categoría RAEE: 5. Pequeños aparatos (Ninguna dimensión externa superior a 50 cm)

• Tensión de funcionamiento: 24 V CC (a través de la placa posterior)

• Estilo de montaje: Ranura del subrack del controlador

Características funcionales clave

Red AF100 determinista

El kit CI522K04 está diseñado para entornos donde la latencia estándar de Ethernet es inaceptable. Utiliza una estructura de comunicación maestro/esclavo que garantiza la entrega de datos dentro de un período de tiempo fijo. Este comportamiento determinista es vital para mantener la estabilidad de los bucles de control de alta velocidad y garantizar que los enclavamientos de seguridad funcionen sin demoras en la comunicación.
