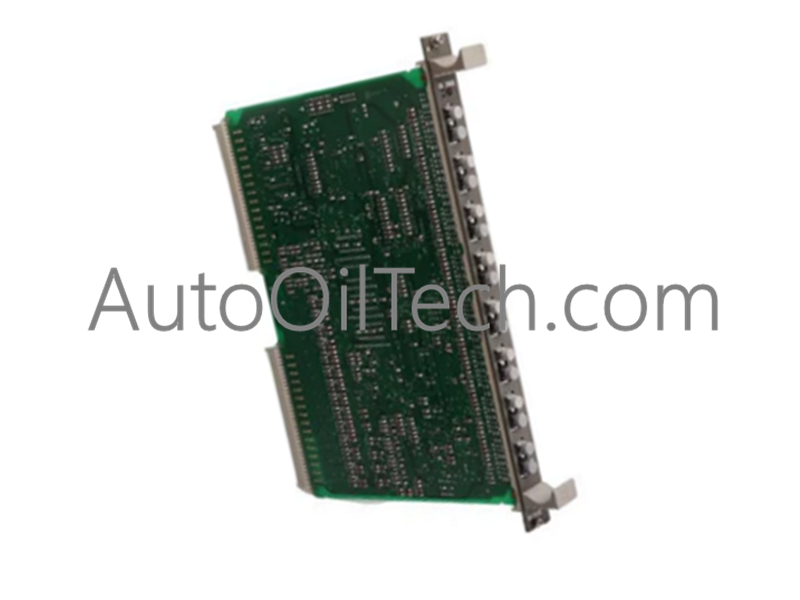

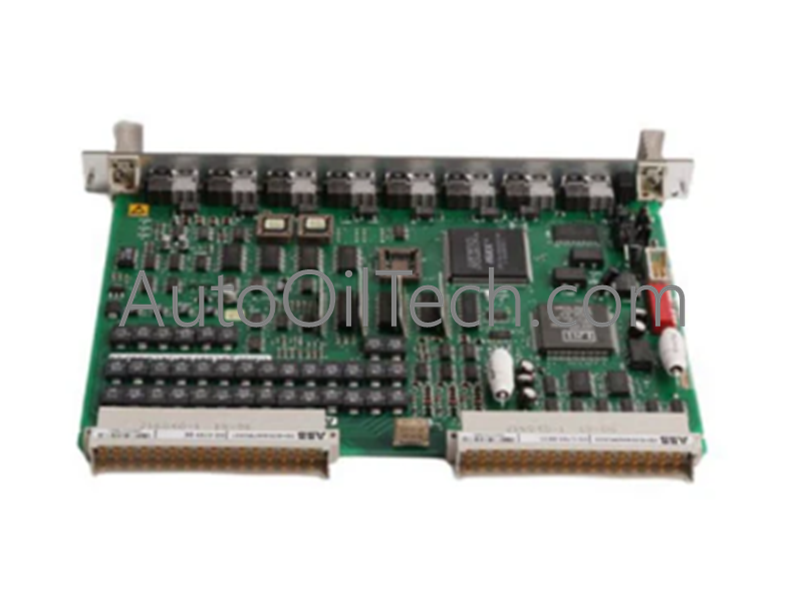

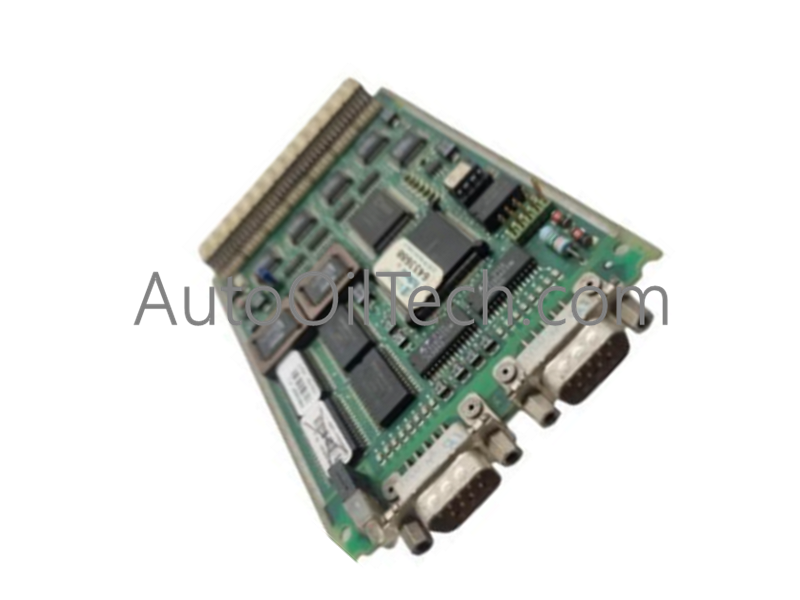

Módulo de interfaz ABB CI522A 3BSE018283R0001 S800 IO
El CI522A (3BSE018283R0001) sirve como una puerta de enlace de comunicación dedicada dentro de la arquitectura ABB Advant OCS, específicamente diseñada para tender un puente entre los controladores de proceso y las estaciones de E/S S800.
Especificaciones técnicas
Fabricante: ABB
Designación del modelo: CI522A
Número de pieza: 3BSE018283R0001
Tipo de módulo: Módulo de interfaz para E/S S800
Interfaz de comunicación: Advant Fieldbus 100 (AF100) / ModuleBus
Voltaje de entrada: 24 V CC (rango de 19,2 a 30 V CC)
Consumo de corriente: 100 mA típico
Disipación de potencia: 2,4 W
Profundidad del producto: 265 mm
Altura del producto: 27 mm
Ancho del producto: 120 mm
Peso neto: 0,2 kg
Peso de envío: 1,5 kg
Clasificación de protección: IP20
Temperatura de funcionamiento: 0 a 55 °C
Temperatura de almacenamiento: -40 a 70 °C
Humedad relativa: 5 a 95 por ciento (sin condensación)
Tipo de montaje: Montaje en subrack o placa base
Plazo de entrega estimado: 4 a 6 semanas
Funcionalidad operativa
El CI522A (3BSE018283R0001) actúa como la estación principal para clústeres de E/S S800 locales o remotos. Gestiona la comunicación interna del bus, conocida como ModuleBus, y coordina el intercambio cíclico de datos entre el controlador principal y varios módulos de entrada/salida. Su perfil delgado permite una instalación de alta densidad en armarios de control, lo que reduce significativamente el espacio necesario para tareas de automatización complejas. El módulo incluye sofisticadas capacidades de diagnóstico, lo que proporciona actualizaciones de estado en tiempo real tanto para la propia interfaz como para los módulos de E/S conectados, lo que minimiza el tiempo de inactividad mediante una rápida identificación de fallos.
