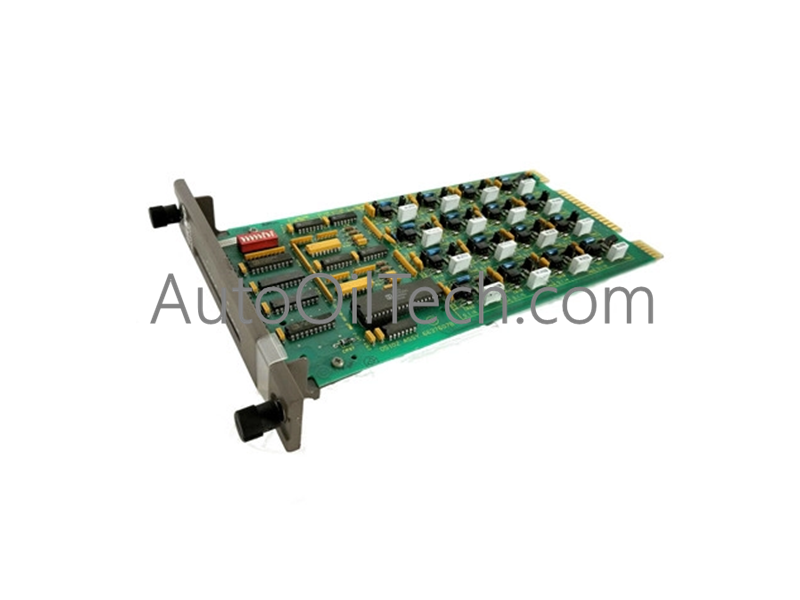

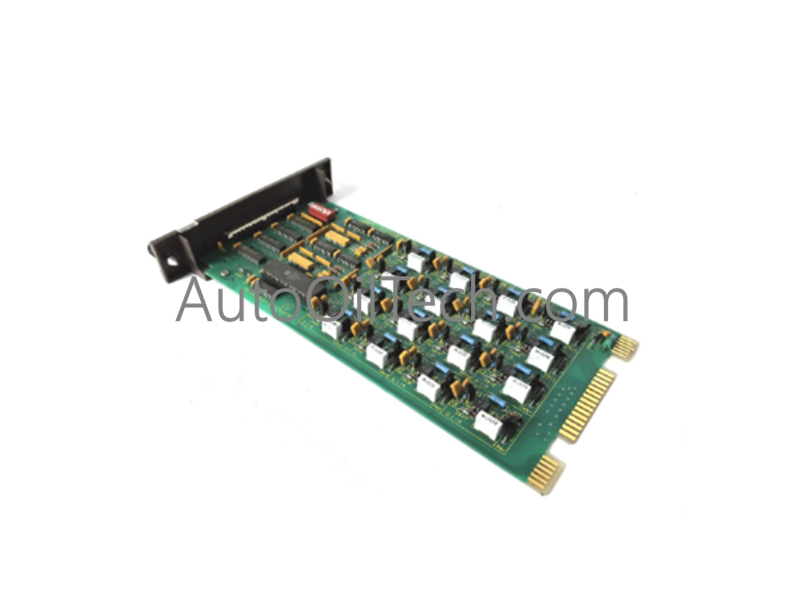

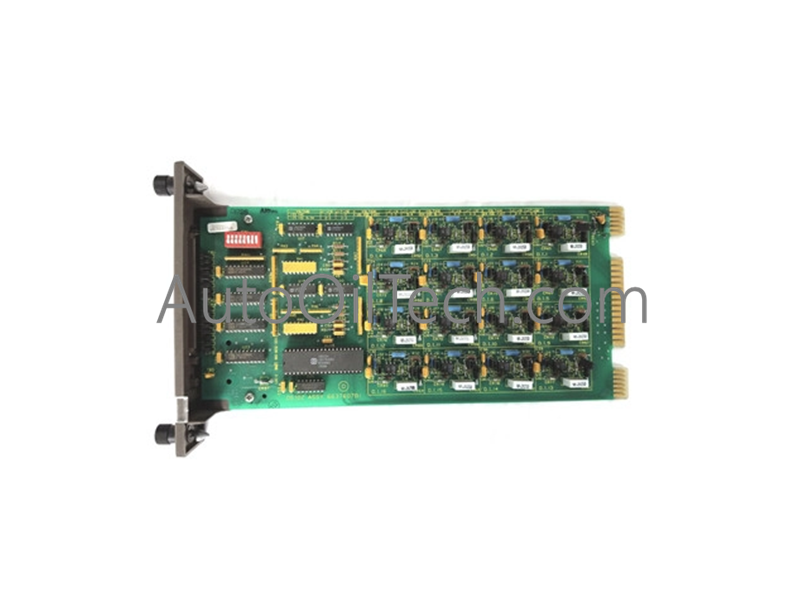

ElIMDSI02Es un módulo esclavo de entrada digital de alta densidad diseñado por ABB Bailey para los sistemas de control distribuido Symphony Harmony e Infi 90. Este módulo sirve como interfaz principal para incorporar señales de campo discretas, como estados de interruptores de límite, activaciones de pulsadores y contactos de relé, al entorno de control digital.
Especificaciones técnicas
Capacidad de entrada:Proporciona 16 canales de entrada digitales discretos por módulo.
Rango de voltaje de entrada:Diseñado para señales de campo nominales de 24 VCC (rango operativo típicamente de 18 a 30 VCC).
Protección de aislamiento:Cuenta con aislamiento galvánico de 1500 Vrms entre los circuitos del lado del campo y la lógica del sistema para evitar bucles de tierra.
Consumo actual:Con clasificación de 350 mA (típico) desde la placa posterior del sistema de +5 VCC.
Disipación de potencia:Aproximadamente 2,5 vatios en condiciones de funcionamiento estándar.
Filtrado de entrada:Filtrado de hardware integrado con una constante de tiempo de 5 ms a 10 ms para suprimir el ruido transitorio.
Configuración de dirección:Interruptores DIP integrados para identificación única de dirección esclava en el bus expansor de E/S.
Conexión del módulo:Placa frontal del módulo Infi 90 estándar con LED de estado y una interfaz de conector P1/P2/P3 trasero.
Indicadores de despliegue y diagnóstico
ElIMDSI02Se aloja en una unidad de montaje de módulo (MMU) estándar y se comunica con un módulo maestro (como un IMMFP12) a través del bus de expansión de E/S. Para la resolución de problemas en tiempo real, el panel frontal incluye un LED de estado. Una luz verde indica que el módulo ha superado la prueba de encendido (POST) interna y se comunica correctamente con el maestro. Una luz roja indica un fallo de hardware o un tiempo de espera de comunicación, lo que permite a los ingenieros de mantenimiento identificar y reemplazar rápidamente el hardware defectuoso sin necesidad de un análisis exhaustivo del bus.
