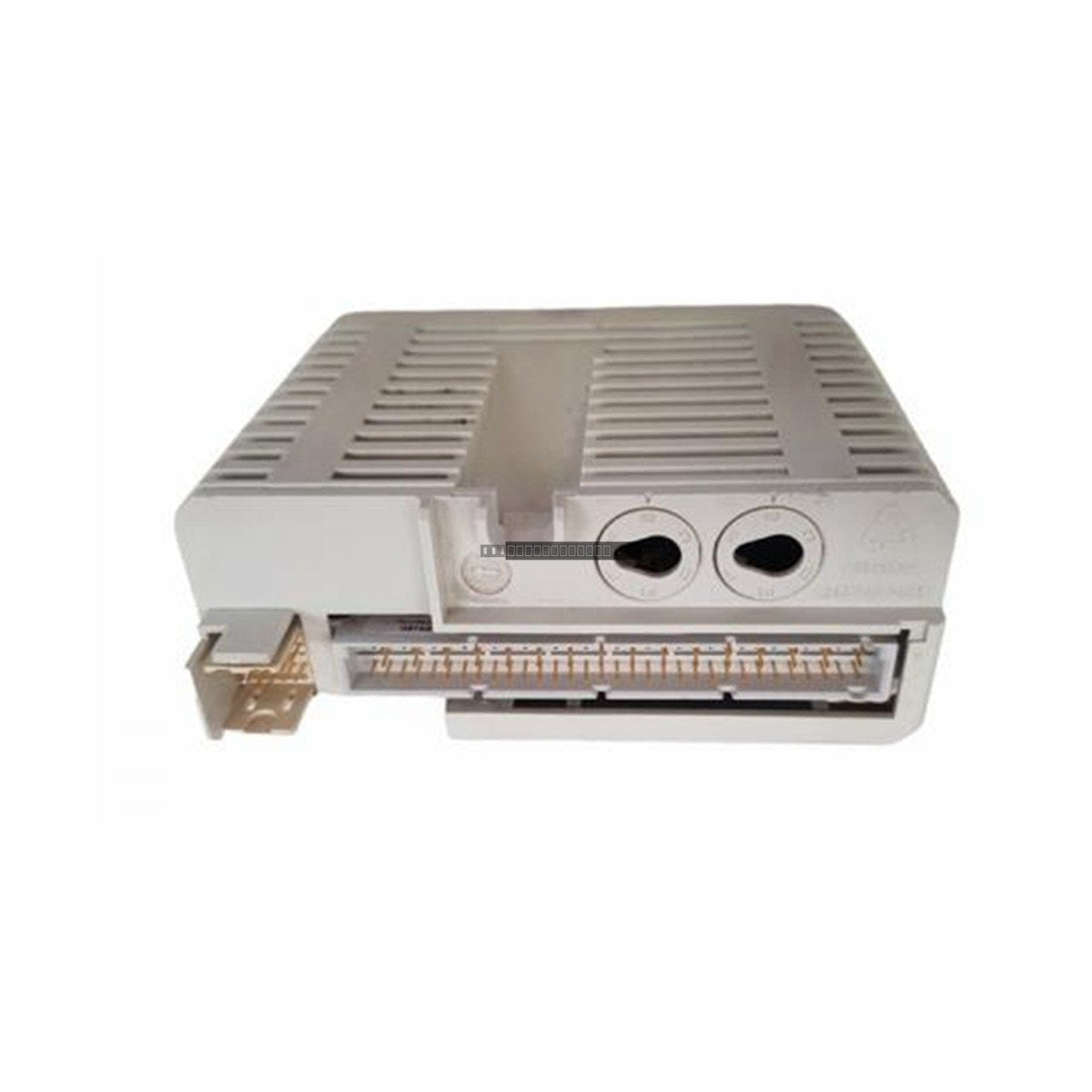

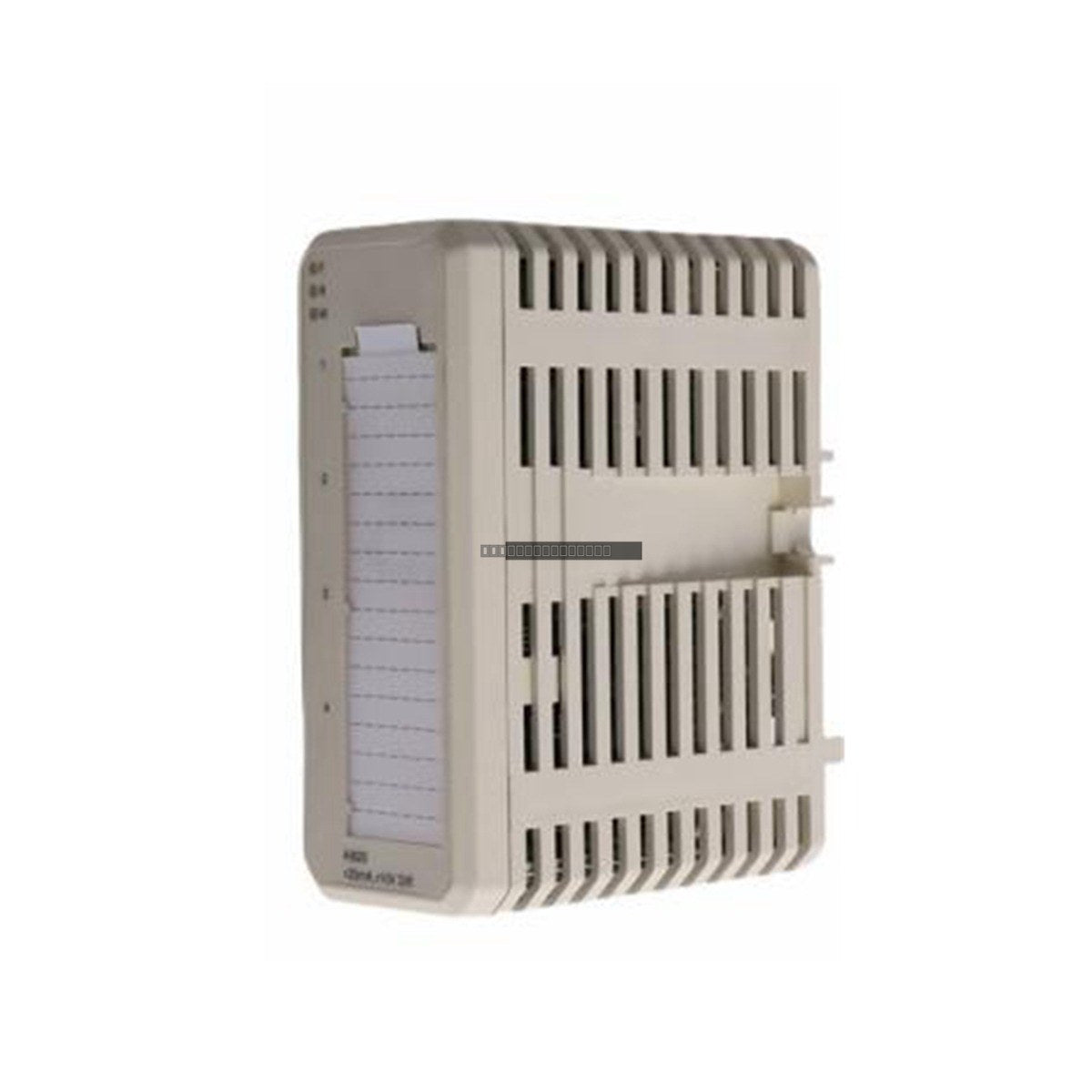

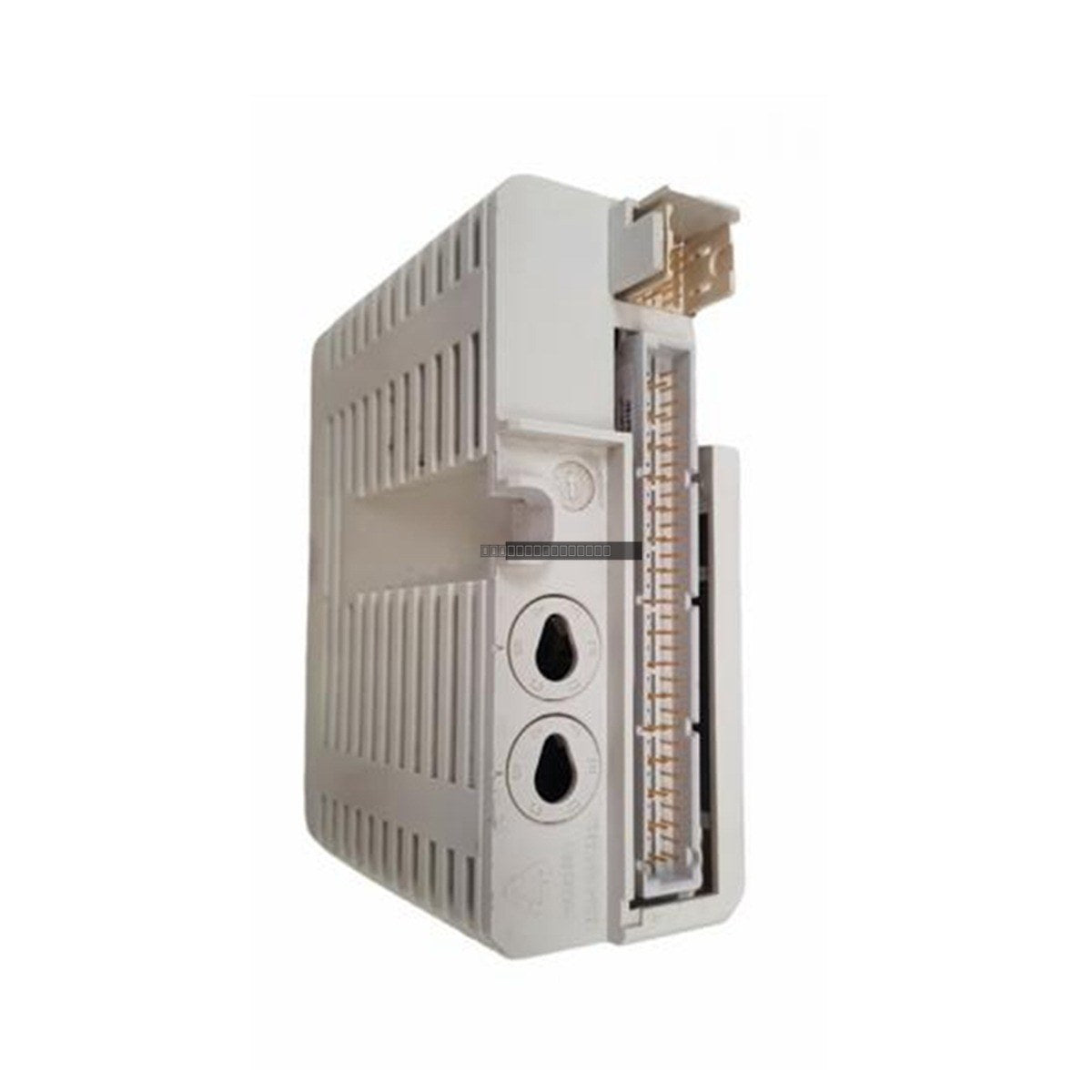

El ABB AI820 (3BSE008544R1) es un módulo de entrada analógica de alto rendimiento diseñado para la serie S800 I/O. Este módulo cuenta con cuatro canales individuales, cada uno de los cuales proporciona aislamiento galvánico para garantizar la integridad de la señal y la protección contra bucles de tierra en entornos de control industrial.
Características
Cuatro canales de entrada analógica con aislamiento galvánico independiente.
Soporta una amplia gama de tipos de señal incluyendo -20 a +20 mA, 0(4) a 20 mA, -10 a +10 V y 0(2) a 10 V.
Conversión de alta resolución de 14 bits más signo para un monitoreo preciso del proceso.
Filtrado de entrada integrado con un tiempo de subida de 40 ms (0-90%).
Diseño robusto con una tensión de prueba dieléctrica de 500 V CA.
Gestión eficiente de la energía con baja disipación de potencia de 1.7 W.
Aplicaciones
El módulo AI820 está diseñado para su uso en sistemas de automatización de procesos exigentes, incluidos entornos DCS y PLC, donde se requiere una adquisición de datos analógicos de alta precisión. Es adecuado para monitorear sensores, transmisores y otros dispositivos de campo que emiten señales de corriente o voltaje estándar.
Especificaciones técnicas
Modelo
AI820 (3BSE008544R1)
Canales
4 (aislados individualmente)
Resolución
14 bits + signo
Rangos de señal
-20 a +20 mA, 0(4) a 20 mA, -10 a +10 V, 0(2) a 10 V
Rango superior/inferior
+/- 15%
Filtro de entrada
40 ms (tiempo de subida 0-90%)
Disipación de potencia
1.7 W
Consumo de módulobus (+5V)
80 mA
Consumo externo (+24V)
70 mA
Directrices de instalación
Asegúrese de que la alimentación del sistema esté desconectada antes de instalar o retirar el módulo de la base de E/S.
Monte el módulo en una placa base de E/S S800 compatible, asegurándose de que el mecanismo de bloqueo mecánico esté completamente acoplado.
Utilice cableado de par trenzado blindado para todas las entradas analógicas para minimizar la interferencia EMI.
Mantenga prácticas de puesta a tierra adecuadas para los blindajes de los cables para evitar la inyección de ruido.
Asegure una ventilación adecuada en el gabinete para mantener las temperaturas de funcionamiento dentro de los límites especificados por el fabricante.
Manipule con cuidado para evitar daños por ESD; utilice una muñequera conectada a tierra durante la instalación.
Preguntas frecuentes
P: ¿El AI820 admite señales de 4-20 mA? R: Sí, el AI820 admite rangos de entrada de corriente de 0-20 mA y 4-20 mA.
P: ¿Los canales están aislados entre sí? R: Sí, el AI820 cuenta con aislamiento galvánico individual para cada uno de sus cuatro canales.
