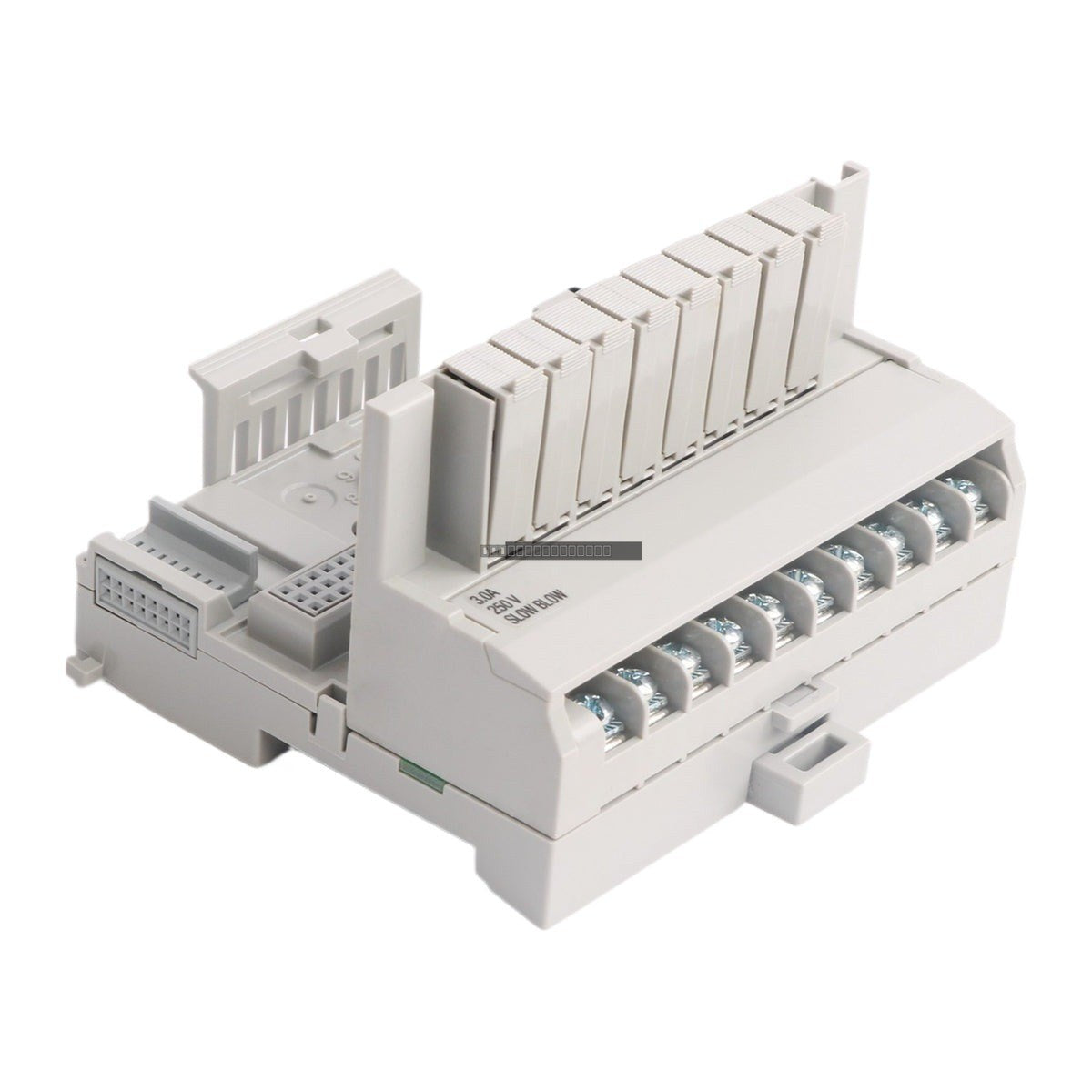

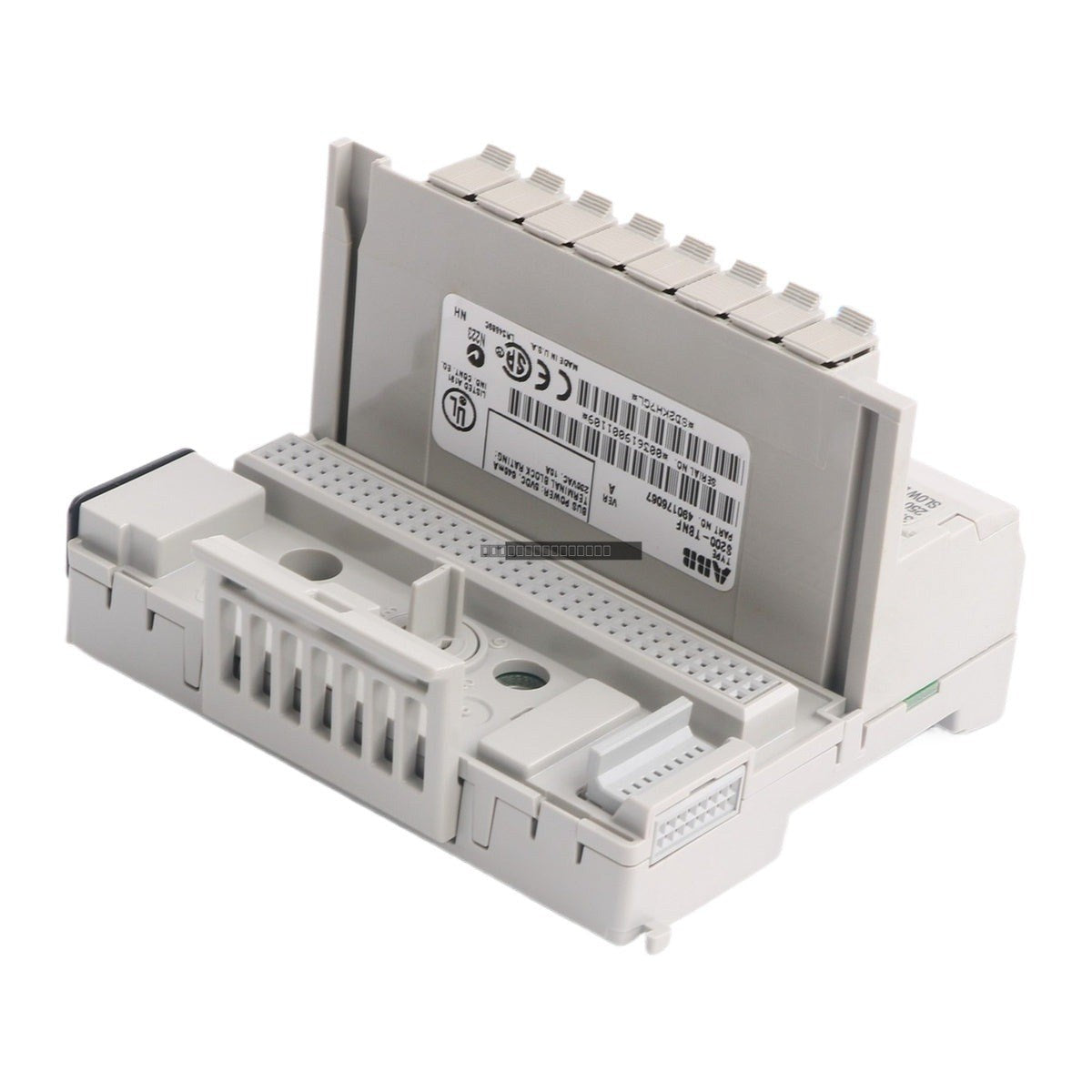

La ABB S200-TBNF es una base de terminales con fusibles diseñada para su uso dentro del sistema de E/S Advant S200. Este componente proporciona un punto de terminación seguro y organizado para el cableado de campo, con fusibles integrados para proteger los circuitos de E/S conectados contra condiciones de sobrecorriente. Está diseñado para soportar una amplia gama de voltajes de operación, lo que lo hace adecuado para diversas aplicaciones de control industrial.
Características
Fusión integrada para una protección mejorada del circuito
Configuración de terminal de 8 puntos para un cableado de E/S eficiente
Compatible con rangos de señal de 24VCC a 240VCA
Diseñado para una integración perfecta con la plataforma de E/S Advant S200
Construcción robusta para un rendimiento fiable en entornos industriales
Especificaciones Técnicas
Modelo de Producto
S200-TBNF
Números de Parte Alternativos
200-TBNF, 490176067
Tipo de Terminal
Base de Terminal con Fusibles
Capacidad de E/S
8 Puntos
Clasificación de Voltaje
24VCC a 240VCA
Fabricante
ABB
Pautas de Instalación
Asegúrese de que toda la alimentación esté desconectada del sistema de E/S antes de instalar o quitar la base del terminal.
Monte la base de forma segura en el riel DIN designado o en la superficie de montaje dentro del rack de E/S S200.
Verifique que todo el cableado de campo esté correctamente pelado e insertado dentro de los bloques de terminales para evitar conexiones sueltas.
Asegúrese de que se utilice la clasificación de fusible correcta para la aplicación específica para mantener una protección de circuito adecuada.
Mantenga un espacio adecuado alrededor del módulo para permitir una disipación de calor y un flujo de aire adecuados.
Siga las precauciones estándar de ESD (descarga electrostática) al manipular el módulo para evitar daños a los componentes electrónicos sensibles.
Preguntas Frecuentes
¿Cuál es la función principal del S200-TBNF?
El S200-TBNF sirve como una base de terminal de 8 puntos con fusibles para el sistema de E/S ABB Advant S200, proporcionando tanto conectividad eléctrica como protección contra sobrecorriente para dispositivos de campo.
¿Esta base de terminal es compatible con señales de CA y CC?
Sí, la unidad está clasificada para operar en un rango de 24VCC a 240VCA, lo que ofrece flexibilidad para varios requisitos de señales de control.
