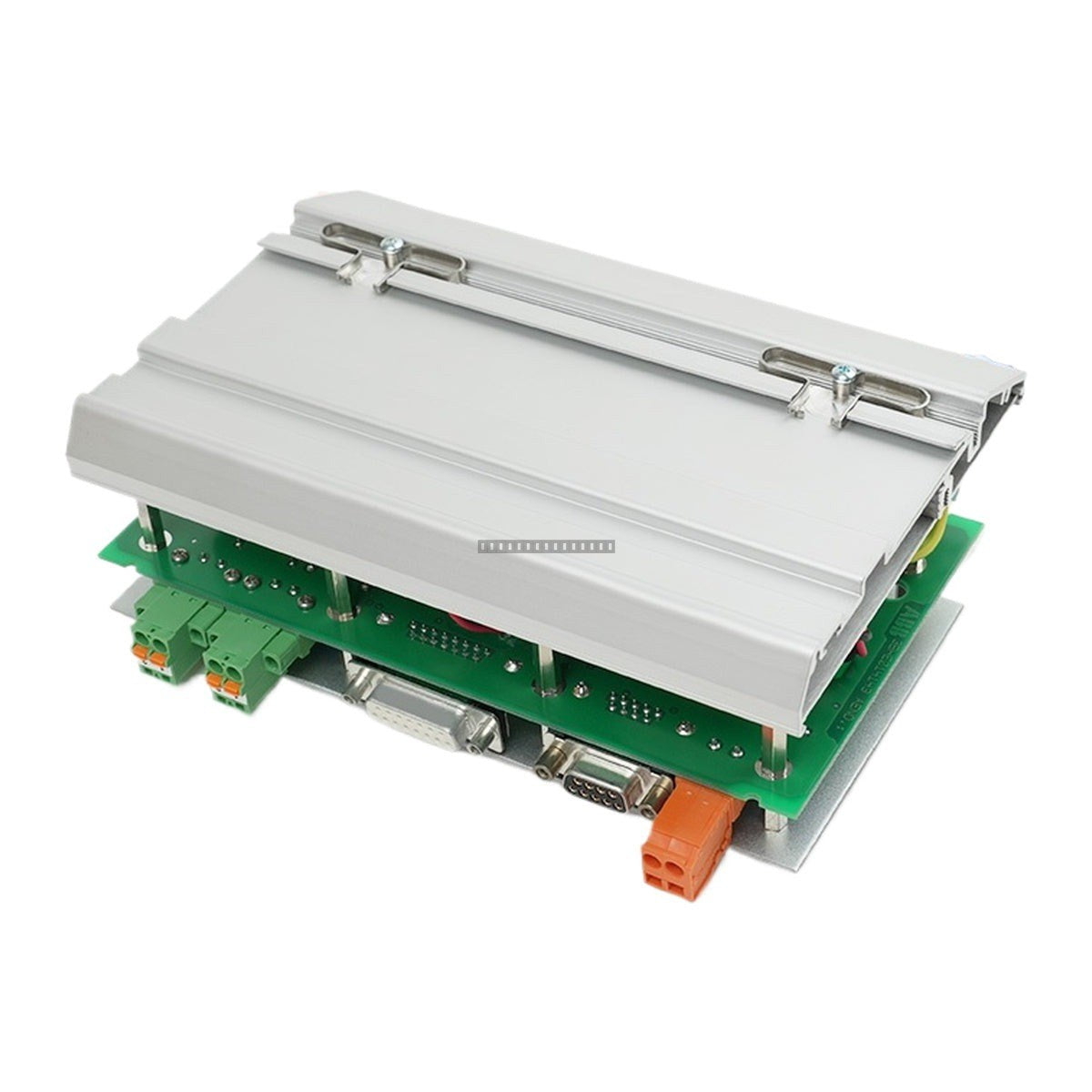

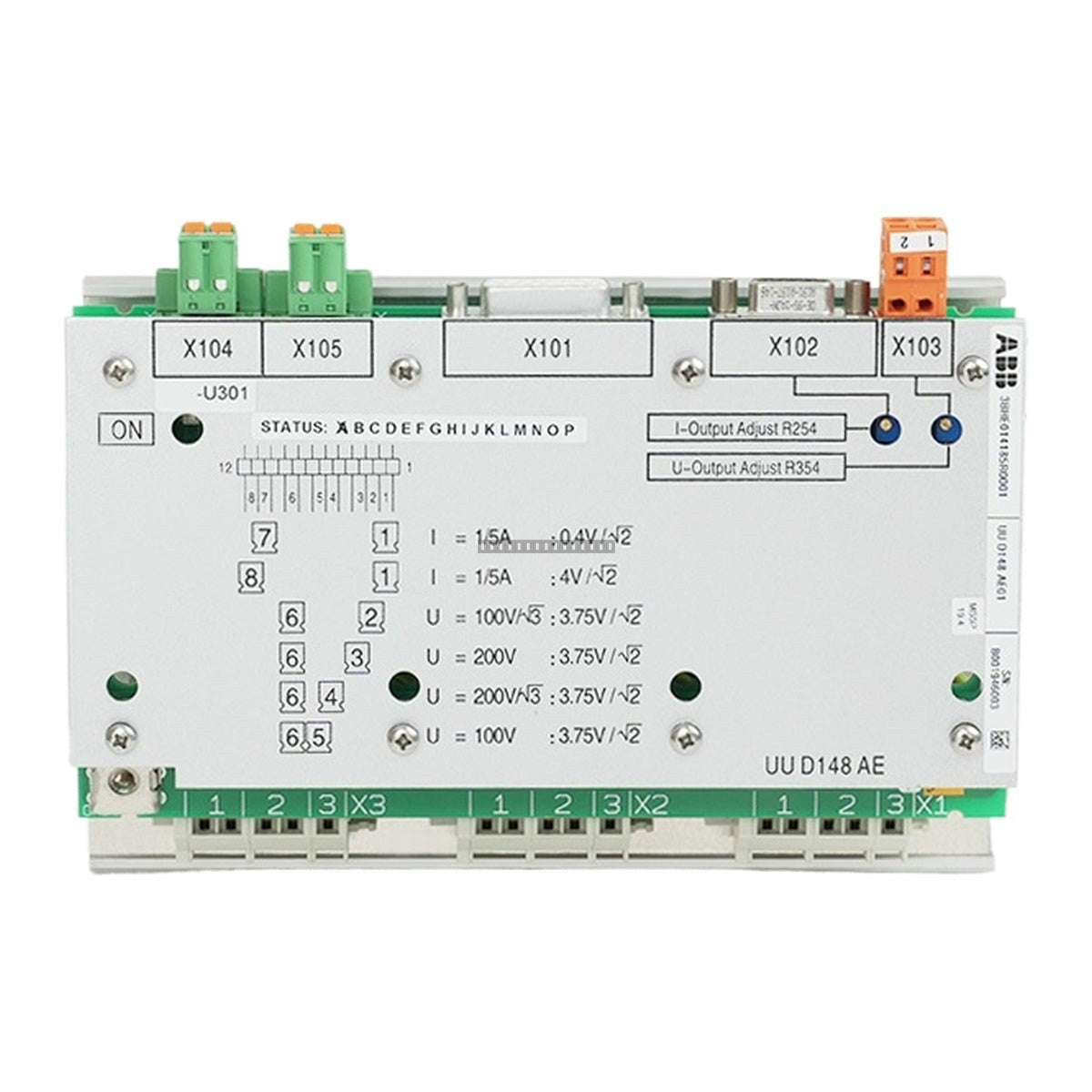

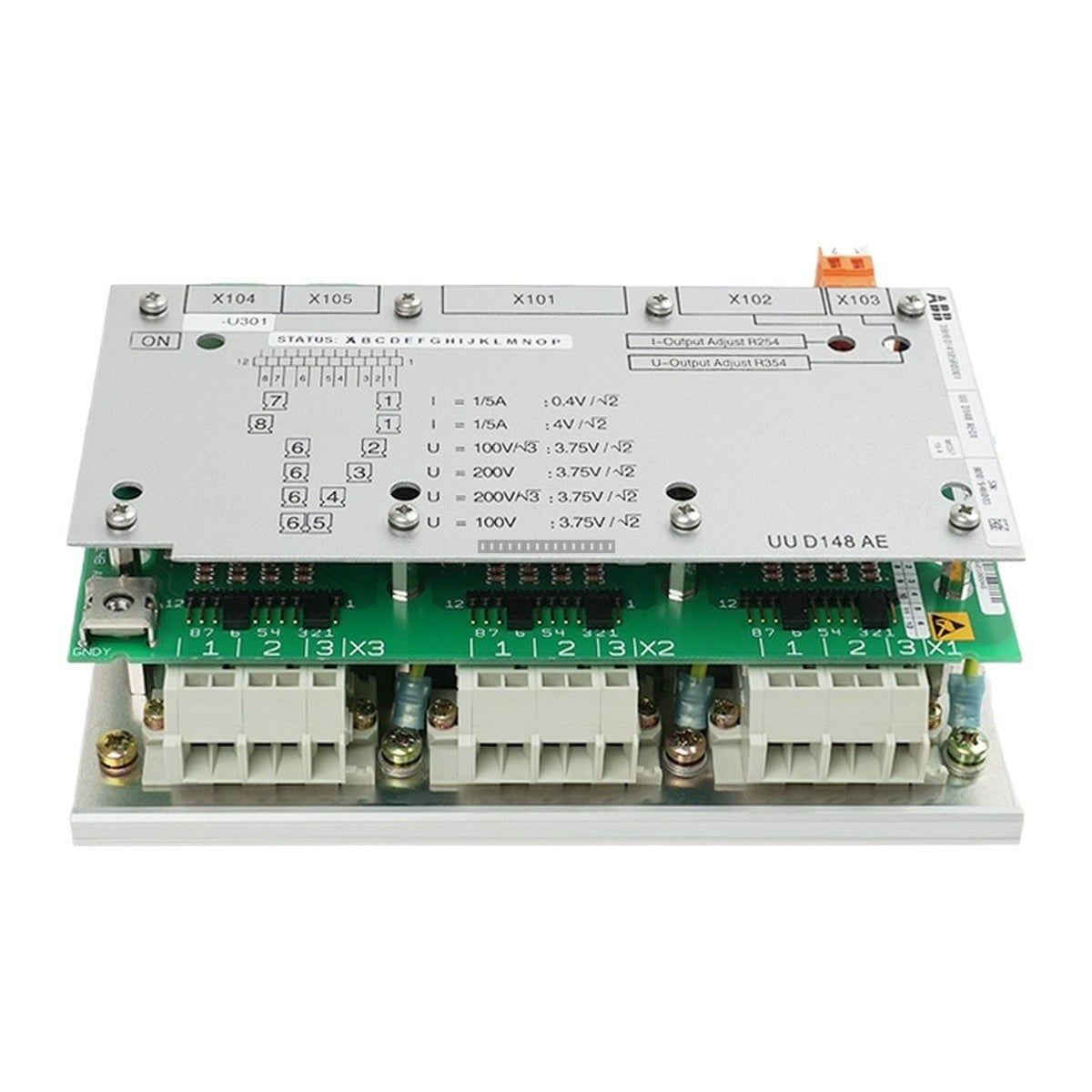

ABB 3BHE014185R0001 UUD148 AE01 Tarjeta de Control del Transductor de Tensión

Descripción

La ABB 3BHE014185R0001 (UUD148 AE01) es una tarjeta de control de transductor de tensión de precisión diseñada para su integración en los convertidores de potencia completa de media tensión de la serie PCS6000 de ABB. Como componente crítico de la Unidad de Control del Convertidor (CCU), este módulo realiza un acondicionamiento de señal de alta precisión, midiendo los parámetros de tensión y corriente dentro de la etapa de potencia y convirtiéndolos en señales analógicas estandarizadas para el sistema de control del variador. Es esencial para mantener la conformidad con la red, la eficiencia operativa y la protección de los equipos en aplicaciones industriales de alta potencia.

Características

• Diseñado para sistemas de control de variadores CCB-2.
• Proporciona salidas analógicas estandarizadas de 4–20 mA y 0–10 V CC.
• Diagnóstico LED integrado en el panel frontal para la supervisión en tiempo real del estado del controlador de tensión interno.
• Diseño reemplazable por el cliente con configuración basada en puentes para una configuración flexible.
• Alta capacidad de aislamiento de 2500 V CA para una mayor seguridad del sistema.

Aplicaciones

• Convertidores PCS6000: Conversión de potencia y supervisión de señales dentro del marco PCS6000.
• Energía renovable: Supervisión de tensión y control de salida para sistemas de energía eólica y solar.
• Industria energética: Supervisión de subestaciones, distribución y generadores.
• Tránsito ferroviario: Supervisión de tracción y potencia auxiliar para locomotoras.
• Automatización industrial: Supervisión de motores, bombas y compresores a gran escala.

Especificaciones técnicas

Pautas de instalación

• La seguridad es lo primero: Apague el PCS6000 de acuerdo con el procedimiento oficial de bloqueo/etiquetado (3BHS600000 E22) antes de la instalación.
• Aislamiento de la alimentación: Apague el MCB -Q306 para interrumpir las entradas de 3AC 400 V y espere aproximadamente 5 minutos para que se apague el IPC.
• Manipulación de la batería: En el UPS -G302, gire el interruptor "Bat.-Select" a "Service" para interrumpir la alimentación de la batería de 24 V (asegúrese de que el LED amarillo "Bat.-Mode" esté apagado).
• Medición de corriente: Si reemplaza una tarjeta transductora de corriente, asegúrese de que los terminales -X900 estén cortocircuitados.
• Montaje: Instale solo dentro de un armario de control sellado y bien ventilado (mínimo IP20). Monte en un plano vertical u horizontal para optimizar la refrigeración pasiva.
• Protección EMI: Mantenga una distancia física de las fuentes de alta EMI, como grandes transformadores o motores, para evitar interferencias de señal.

Preguntas frecuentes

¿Qué es este producto?

Es una tarjeta de control de transductor de tensión de ABB, identificada con el número de pieza 3BHE014185R0001 o UUD148 AE01.

¿Cuál es la función principal de este módulo?

Sirve como tarjeta de control de transductor para procesar señales analógicas para la medición de tensión o corriente dentro de la etapa de potencia del convertidor.

¿En qué sistemas se utiliza esta tarjeta de control?

Se utiliza en la arquitectura de convertidores ABB PCS6000, incluidas las conexiones a la red de aerogeneradores, STATCOM y variadores de motor síncrono a gran escala.
