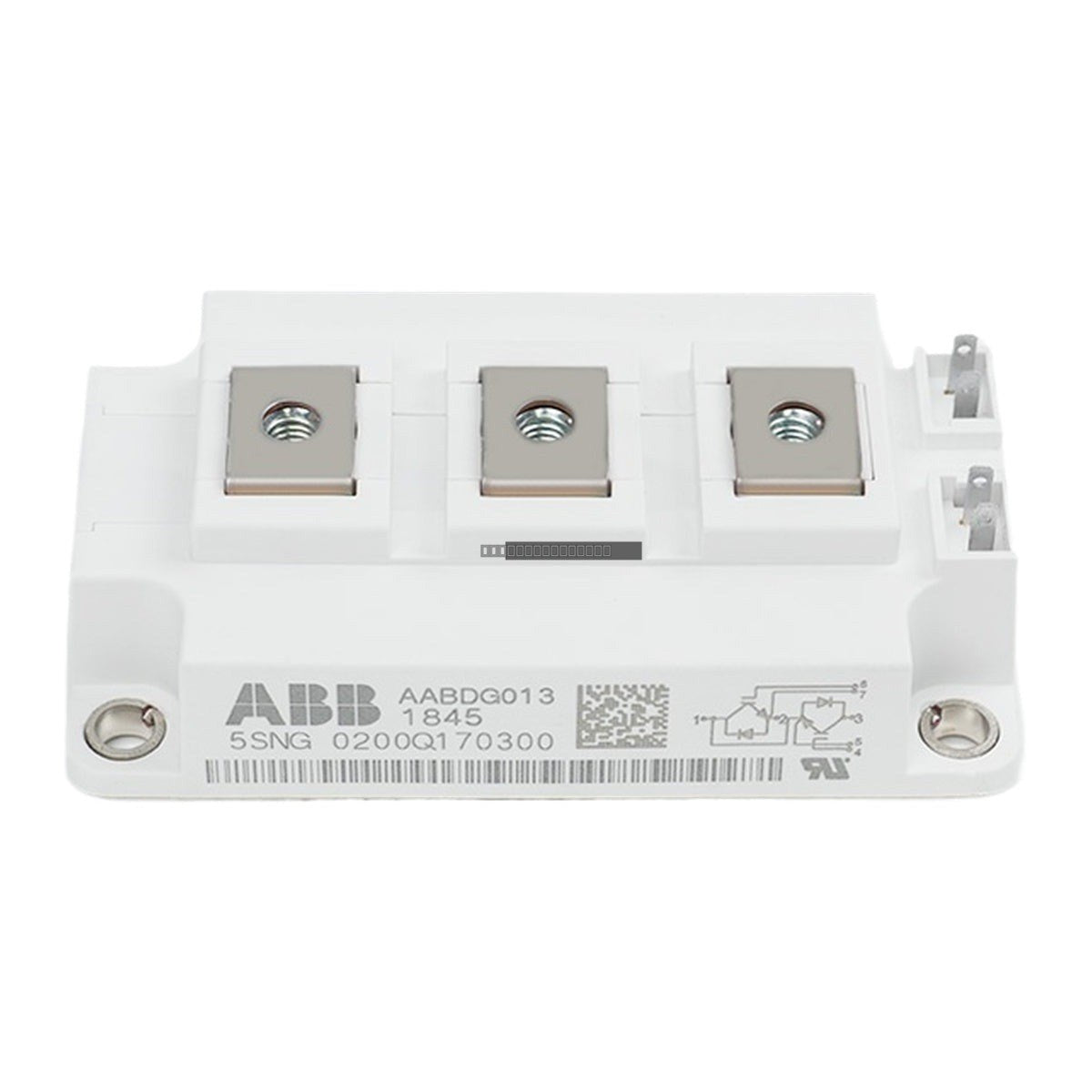

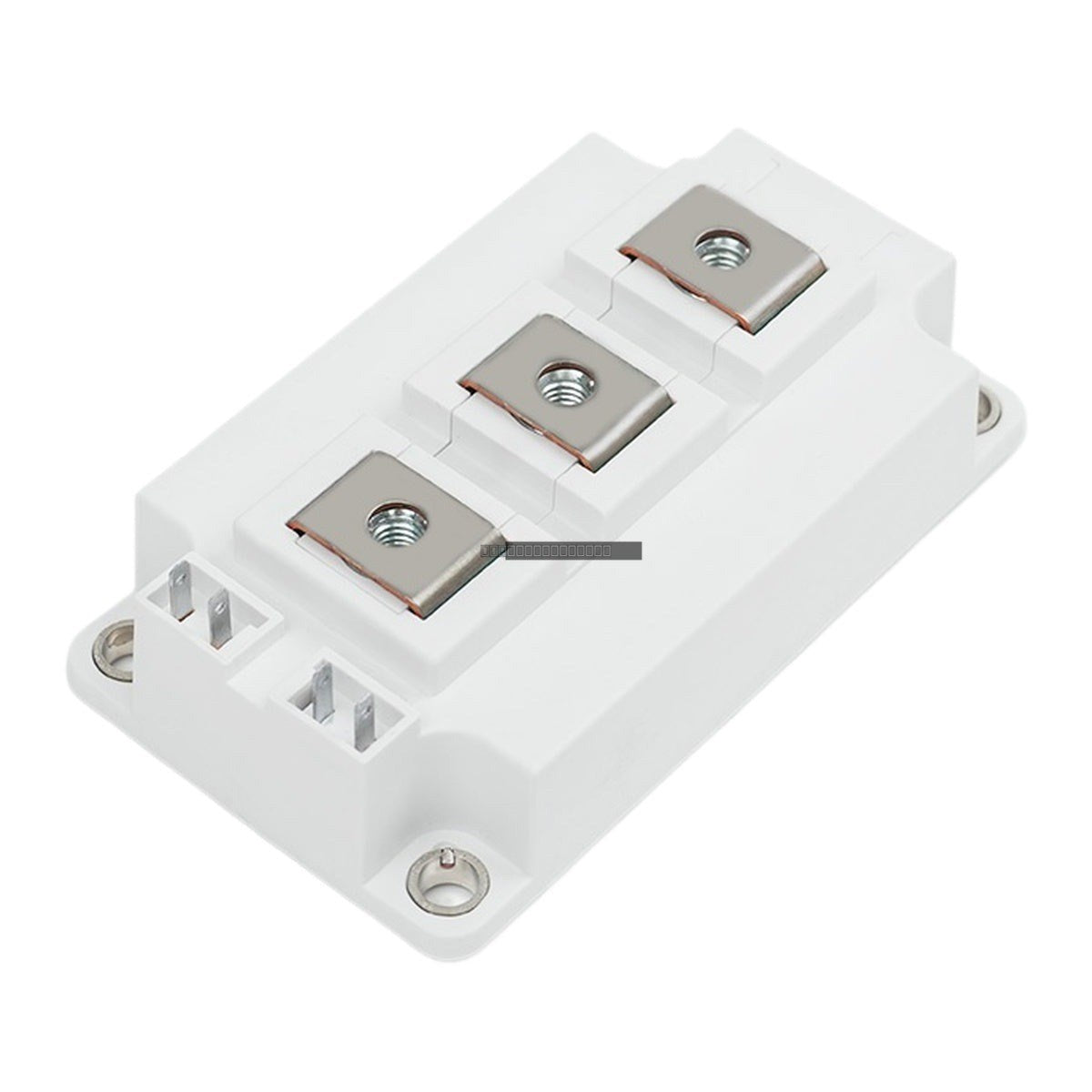

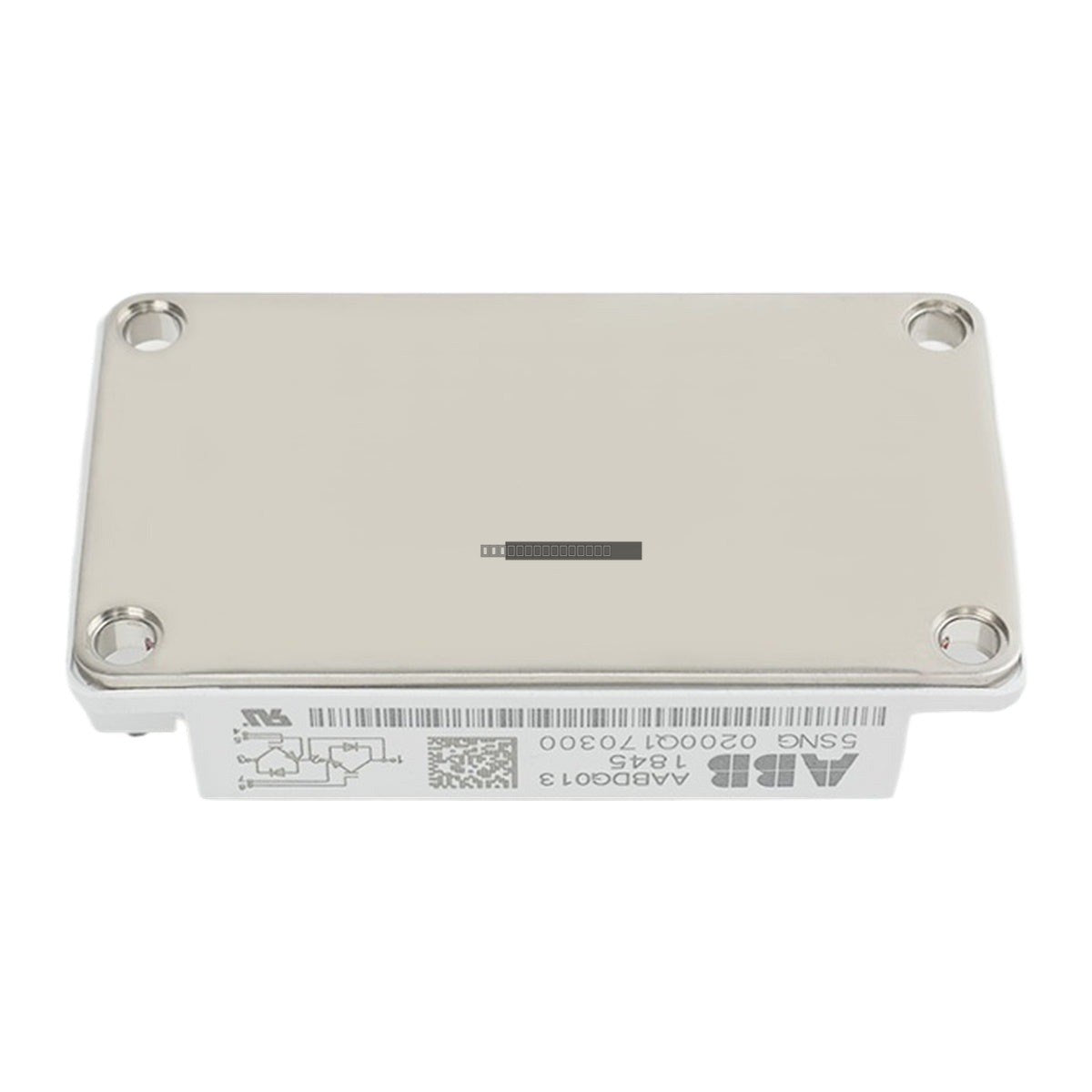

Módulo IGBT ABB 5SNG0200Q170300

El ABB 5SNG0200Q170300 es un módulo IGBT de pata de fase de alto rendimiento de 1700 V, 200 A de la serie 62Pak. Diseñado con la robusta tecnología de chip SPT++, este módulo está diseñado para proporcionar pérdidas de conmutación ultrabajas y alta densidad de potencia para aplicaciones exigentes de conversión de energía industrial.

Características

• Conjunto de chips IGBT/diodo de conmutación rápida SPT++ de 1700 V para una eficiencia optimizada.
• Capacidad de temperatura de funcionamiento de 175 °C con área operativa segura (SOA) cuadrada completa.
• Rendimiento de ciclaje de temperatura el mejor de su clase utilizando tecnología avanzada de conexión de chips con cables de unión.
• Diseño de encapsulado estándar de 62 mm, lo que facilita el reemplazo directo en sistemas existentes.

Aplicaciones

• Accionamientos de motores industriales y sistemas de conversión de energía.
• Infraestructura de energía renovable, incluidos convertidores de turbinas eólicas e inversores solares.
• Convertidores de tracción para ferrocarriles y transporte electrificado.
• Sistemas de alimentación ininterrumpida (UPS) que requieren alta fiabilidad.
• Accionamientos de tensión media (MVD).

Especificaciones técnicas

Pautas de instalación

• Precauciones ESD: Los módulos IGBT son sensibles a las descargas electrostáticas. Manipúlelos siempre en un entorno controlado por ESD y manténgalos en el embalaje antiestático hasta el momento de la instalación.
• Montaje: Consulte el documento de ABB n.º 5SYA 2106 para obtener procedimientos detallados de montaje mecánico, incluidos los requisitos de par para los tornillos terminales y de montaje.
• Refrigeración: Asegure una gestión térmica adecuada. La fatiga térmica es un modo de fallo principal; verifique que la interfaz del disipador de calor esté limpia y plana, y que se aplique grasa térmica de acuerdo con las especificaciones del fabricante para mantener una transferencia de calor óptima.
• Seguridad: Asegúrese de que el sistema esté completamente desenergizado y los condensadores descargados antes de intentar instalar o quitar el módulo.

Preguntas frecuentes

¿Qué es el 5SNG0200Q170300?

El 5SNG0200Q170300 es un módulo IGBT de pata de fase 62Pak de 1700 V, 200 A diseñado para aplicaciones de conmutación de alta potencia en entornos industriales.

¿Cuáles son las especificaciones principales?

Este módulo presenta una clasificación de 1700 V, 200 A, utilizando tecnología de chip SPT++ en un encapsulado estándar de 62 mm, capaz de funcionar a temperaturas de hasta 175 °C.

¿Cuáles son los modos de fallo comunes de este módulo?

Los modos de fallo típicos incluyen fatiga térmica debido a una refrigeración inadecuada, condiciones de sobrecorriente y sobrecalentamiento. Mantener un contacto térmico adecuado con el disipador de calor es fundamental para la fiabilidad a largo plazo.
