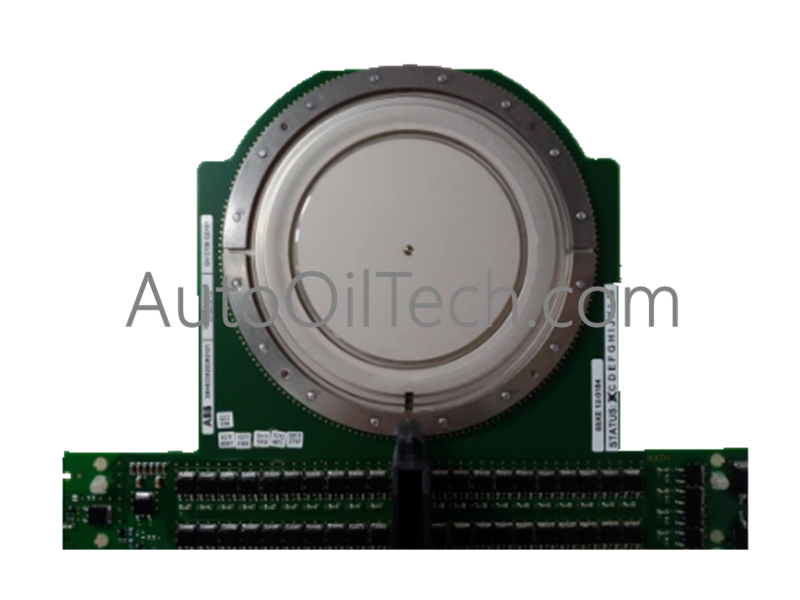

ElABB 3BHE009681R0101 (que comprende 3BHB013088R0001 y 5SHY3545L0010) es un módulo de Tiristor Conmutado por Puerta Integrado (IGCT) de servicio pesado diseñado para sistemas de energía industrial de alta capacidad. Con una capacidad nominal de corriente masiva de 3500A y una capacidad de voltaje de 4500V, este módulo es un componente central para la gestión de energía a escala de utilidad, incluyendo la transmisión HVDC y los variadores de frecuencia (VFD) a gran escala.
Especificaciones técnicas
Fabricante: ABB
Número de pieza del sistema:3BHE009681R0101
ID de montaje: 3BHB013088R0001
Código de semiconductor: 5SHY3545L0010
Tensión nominal ($V_{DRM}$): 4500 V
Corriente nominal ($I_T$): 3500 A
Corriente de puerta pico (Encendido/Apagado): 1000 A
Velocidad de conmutación (Encendido/Apagado): 1.5 μs
Caída de voltaje en estado "On": 2.5 V
Temperatura de unión ($T_j$): Hasta 125°C
Peso: 1.5 kg
Dimensiones: 320 mm x 200 mm x 150 mm
Características clave
Manejo de corriente masivo: Clasificado para 3500A, lo que lo convierte en uno de los módulos más potentes de la línea IGCT para sectores industriales de alta demanda.
Respuesta de conmutación rápida: Ofrece un tiempo rápido de encendido y apagado de 1.5 μs, lo que permite un control preciso de alta frecuencia en convertidores de potencia complejos.
Arquitectura de accionamiento integrado: La unidad de puerta integrada maneja los pulsos de corriente de puerta pico de 1000 A internamente, lo que simplifica los requisitos de control externo.
Baja disipación de energía: Una baja caída de voltaje en estado "on" de 2.5 V minimiza el desperdicio térmico, aumentando la eficiencia general del sistema.
Estabilidad de alto voltaje: Diseñado para operar de manera confiable a 4500 V, proporcionando el margen necesario para aplicaciones de red de voltaje medio.
