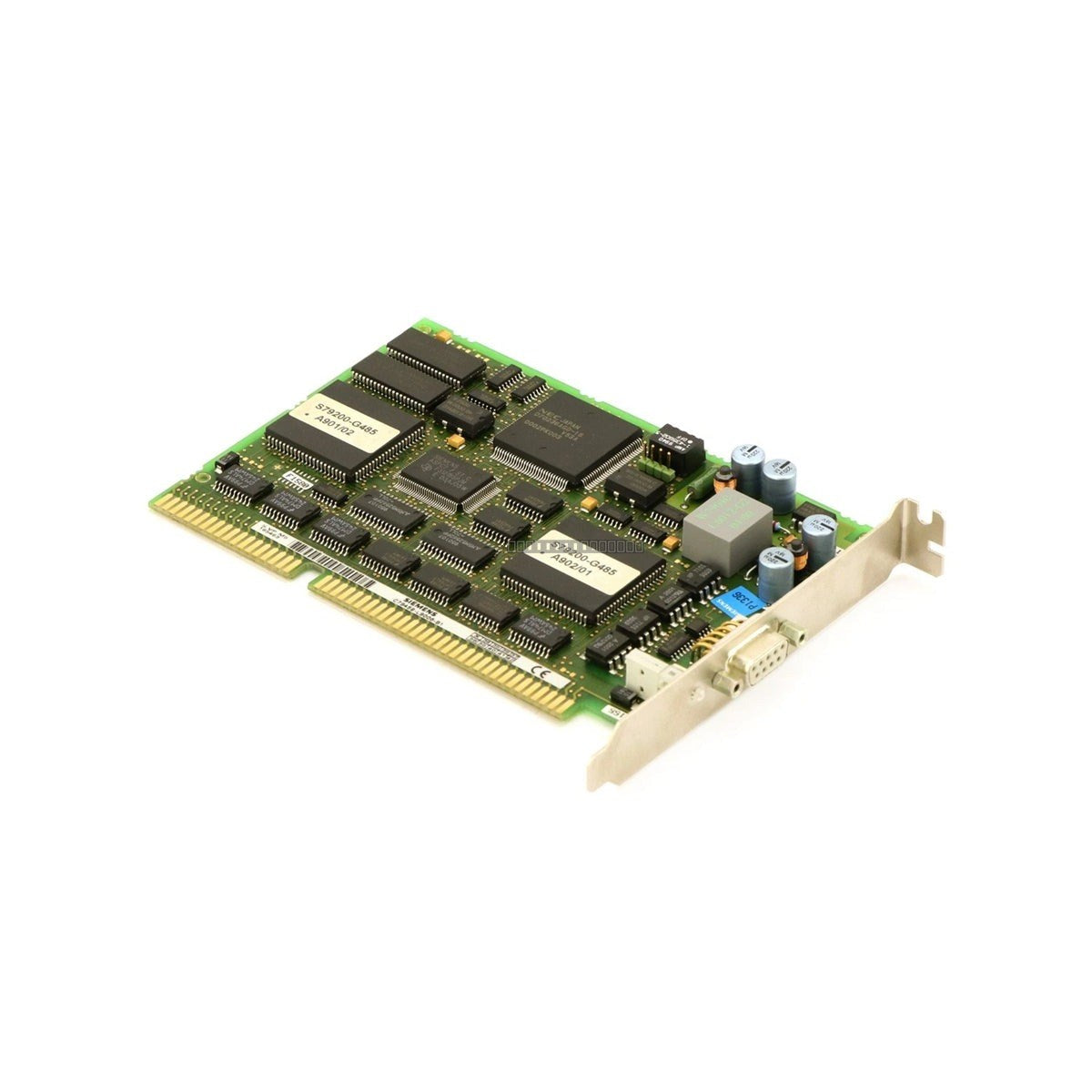

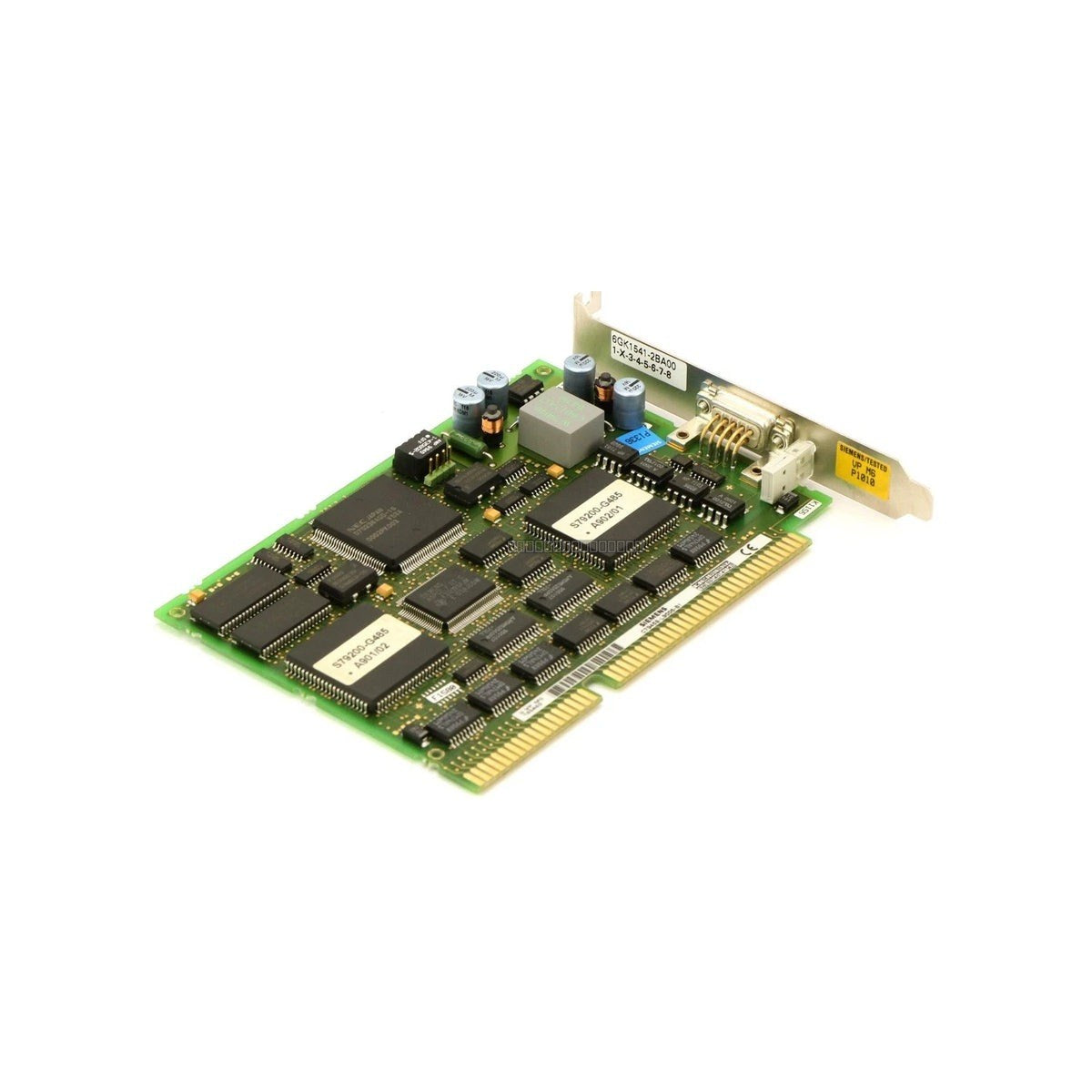

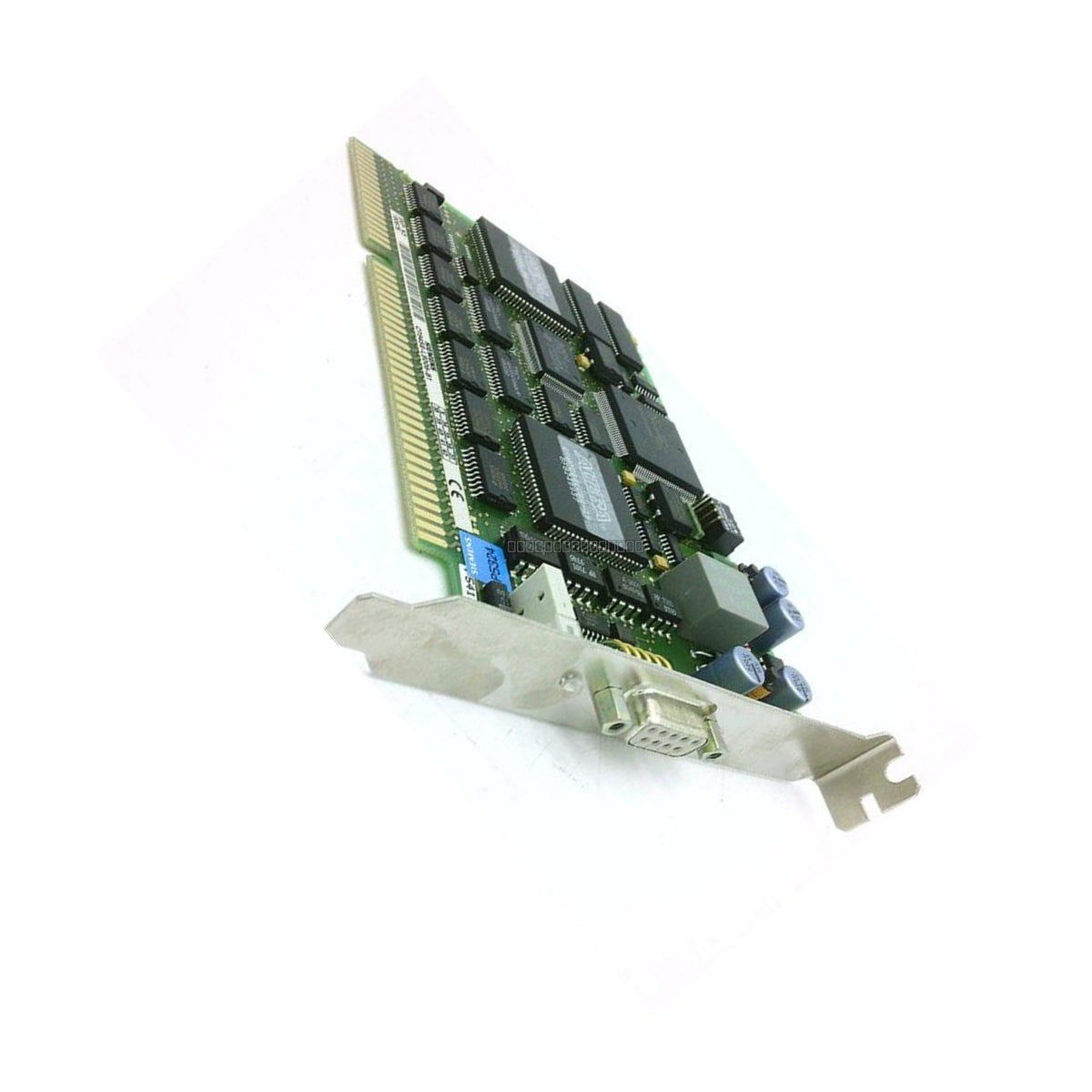

Siemens 6GK1541-2BA00 CP 5412 Procesador de comunicaciones

Descripción

El Siemens 6GK1541-2BA00 es una tarjeta procesadora de comunicaciones de arquitectura ISA de 16 bits diseñada para interconectar dispositivos de programación industrial u ordenadores personales con sistemas de red PROFIBUS. Operando bajo las especificaciones CP 5412 (A2), esta tarjeta adicional descarga las tareas de comunicación de alta velocidad del procesador del PC anfitrión, ejecutando protocolos de bus de campo críticos en cuanto al tiempo localmente en el hardware. Al gestionar la pila PROFIBUS de forma independiente, esta tarjeta garantiza la monitorización de máquinas en estado estacionario y los bucles de control, eliminando los cuellos de botella en la transmisión y asegurando un acceso diagnóstico continuo en entornos industriales exigentes.

Características

• Procesamiento dedicado: El microprocesador integrado gestiona las capas ISO/OSI 1 a 4, reduciendo la sobrecarga de la CPU del anfitrión.
• Transferencia de datos de alta velocidad: Utiliza mecanismos de RAM de doble puerto para un intercambio de datos cíclico eficiente y de alto ancho de banda.
• Soporte de protocolos: Implementación completa de los protocolos PROFIBUS DP y FMS, soportando tanto los modos de operación maestro como esclavo.
• Interfaz robusta: Conexión RS-485 aislada a través de un conector Sub-D estándar de 9 pines, que soporta velocidades de transmisión de hasta 12 Mbps.
• Arquitectura ISA: Diseñada para configuraciones de ranura ISA estándar de 16 bits en estaciones de trabajo industriales heredadas.

Aplicaciones

Este procesador de comunicación es ampliamente utilizado en sistemas de control heredados en centrales eléctricas, instalaciones de fabricación de automóviles y acerías, donde se requiere una conectividad PROFIBUS fiable para la integración de sistemas y la monitorización de diagnósticos.

Especificaciones técnicas

Guía de instalación

• Protección ESD: Manipule siempre la tarjeta por los bordes y utilice una pulsera antiestática conectada a tierra para evitar daños por descarga electrostática en los componentes sensibles.
• Apagado: Asegúrese de que el ordenador anfitrión esté completamente apagado y desconectado de la red eléctrica antes de insertar o extraer la tarjeta ISA.
• Asentamiento de la ranura: Asegúrese de que la tarjeta esté firmemente asentada en la ranura ISA de 16 bits y asegurada con el tornillo de montaje para evitar la desconexión inducida por vibraciones.
• Enrutamiento de cables: Utilice cables PROFIBUS blindados y asegúrese de que estén alejados de líneas eléctricas de alto voltaje o de fuentes de EMI intensas para mantener la integridad de la señal.
• Configuración: Verifique que la BIOS del sistema anfitrión y los controladores de software estén configurados correctamente para la dirección base de E/S específica y la configuración de interrupción asignada a la ranura ISA.

Preguntas frecuentes

¿Cuál es la función principal del 6GK1541-2BA00?

El 6GK1541-2BA00 actúa como un puente de comunicación entre un PC y una red PROFIBUS, gestionando la pila de protocolos localmente para liberar los recursos del ordenador anfitrión para otras tareas.

¿Esta tarjeta es compatible con los modos maestro y esclavo?

Sí, el CP 5412 (A2) admite parámetros de funcionamiento tanto maestro como esclavo para los servicios de comunicación PROFIBUS DP y FMS.

¿Qué tipo de ranura requiere esta tarjeta?

Este módulo está diseñado para una ranura de expansión ISA estándar de 16 bits que se encuentra en el hardware de PC industrial heredado.
