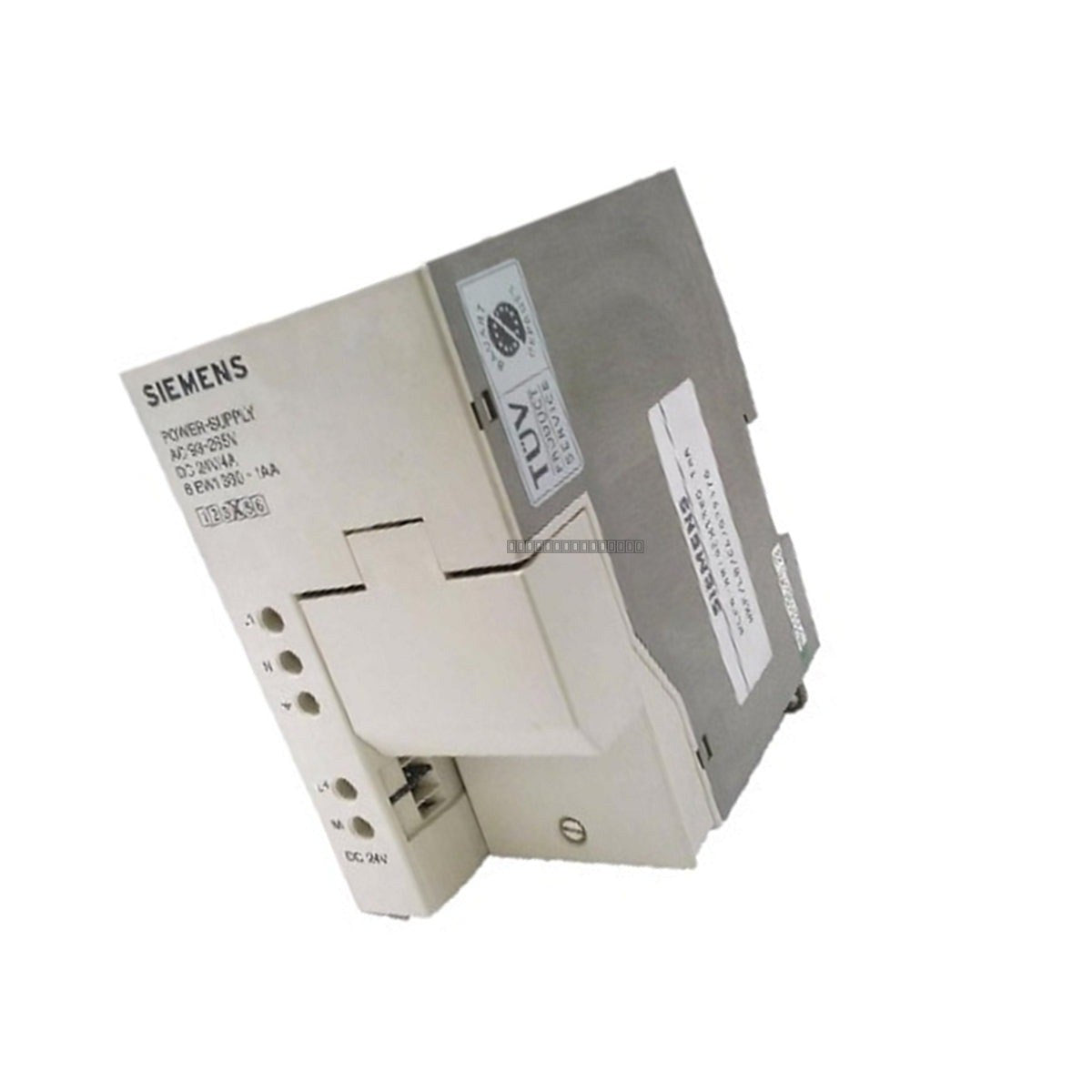

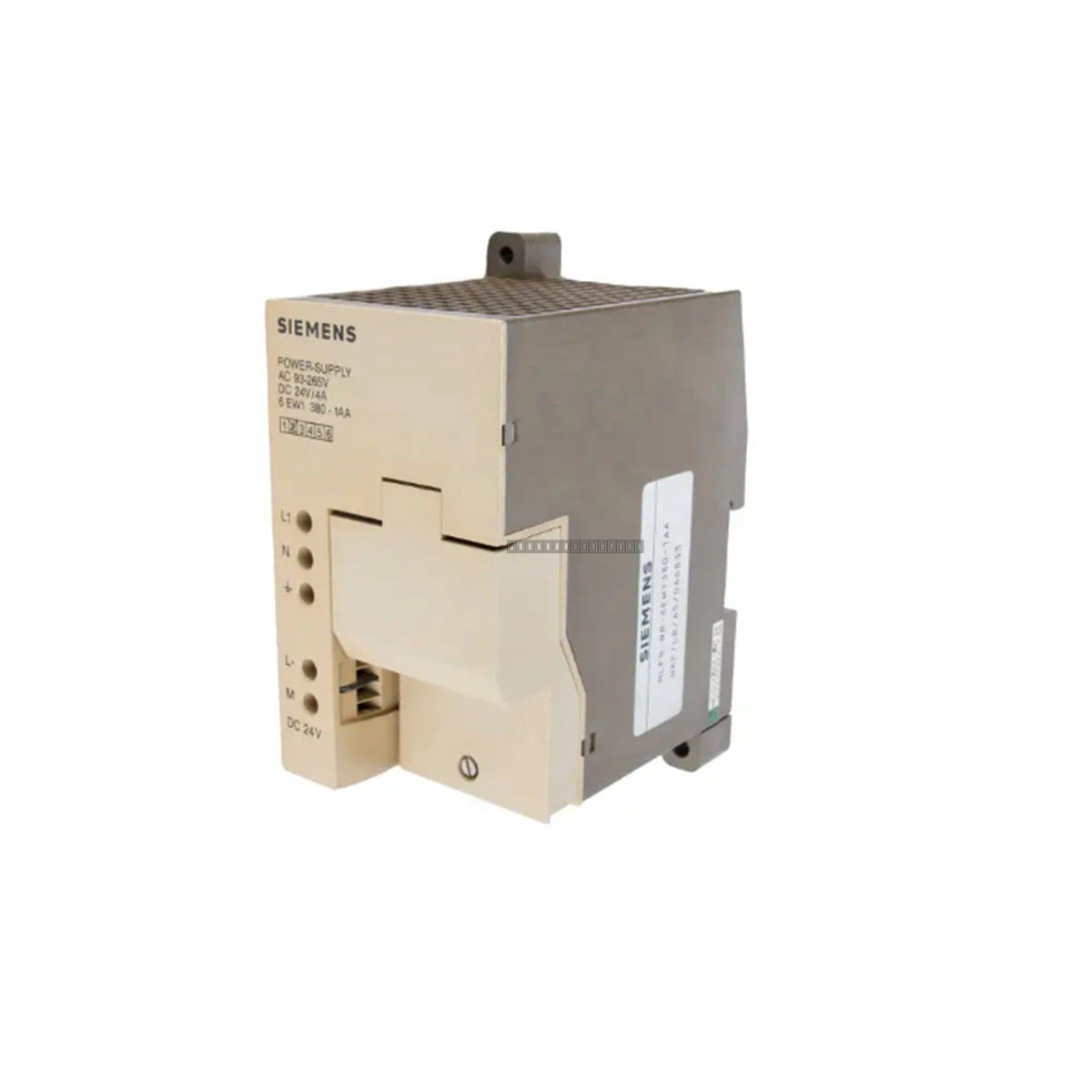

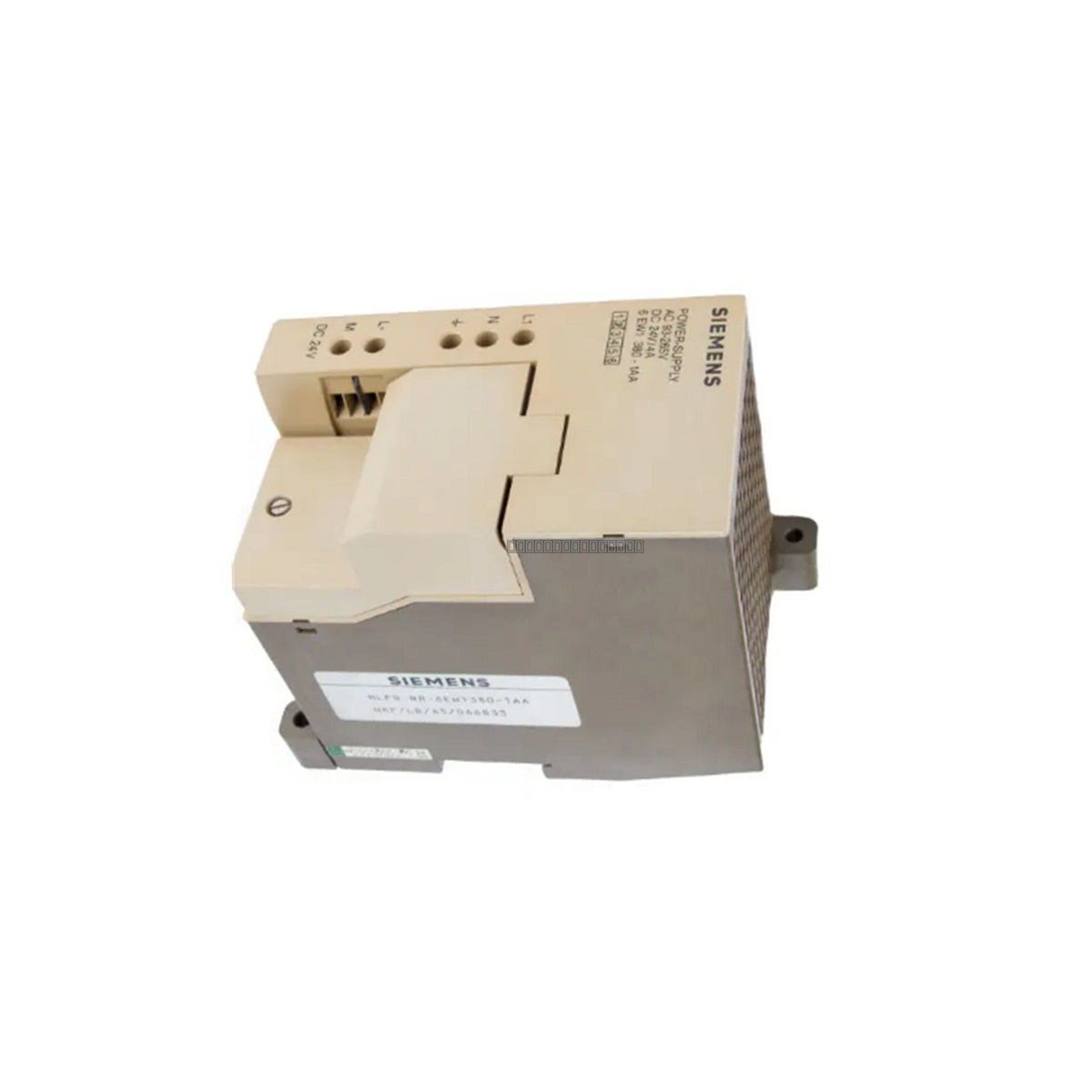

Módulo de fuente de alimentación Siemens 6EW1380-1AA

Descripción

El Siemens 6EW1 380-1AA es un módulo de fuente de alimentación industrial robusto y de amplio rango, diseñado para proporcionar una salida estabilizada de 24 VDC con una corriente continua de 4 A. Diseñado para entornos industriales exigentes, esta unidad acepta una entrada de CA monofásica flexible que oscila entre 93 y 265 VCA, lo que garantiza un funcionamiento fiable a pesar de las fluctuaciones de la red. Se utiliza ampliamente en sectores como la refinería de petróleo, la generación de energía térmica y la minería, sirviendo como una fuente de energía crítica para sistemas de control, instrumentación y redes de bus de campo.

Características

• Entrada de CA de amplio rango: de 93 a 265 VCA, de 47 a 63 Hz.
• Salida estabilizada de 24 VCC con capacidad de corriente continua de 4 A.
• Topología de conmutación de alta eficiencia para una gestión térmica optimizada.
• Filtrado EMI integrado y protección contra sobretensiones MOV.
• Aislamiento galvánico entre la entrada de CA primaria y la salida de CC secundaria.
• Protección contra cortocircuitos incorporada, limitación de corriente electrónica y supresión de sobretensiones.

Aplicaciones

Esta fuente de alimentación es adecuada para alimentar sistemas de control PLC, E/S distribuidas, conjuntos de sensores industriales y pasarelas de comunicación en entornos hostiles donde una alimentación de CC estable es esencial para evitar el tiempo de inactividad y proteger los componentes electrónicos sensibles.

Especificaciones Técnicas

Pautas de instalación

• Asegúrese de que el módulo esté instalado en un entorno con ventilación adecuada para mantener las temperaturas de funcionamiento por debajo de los 60 °C.
• Verifique que la alimentación de CA de entrada esté desconectada antes de realizar cualquier cableado o mantenimiento.
• Utilice calibres de cable adecuados para los terminales de entrada y salida para evitar el sobrecalentamiento y las caídas de voltaje.
• Mantenga las conexiones a tierra adecuadas para garantizar una supresión efectiva de EMI y seguridad.
• Mantenga el módulo alejado de fuentes de alta EMI y asegure una holgura suficiente para la disipación de calor.
• Manipule con cuidado para evitar daños a los componentes internos; asegúrese de que la unidad esté montada de forma segura en el riel DIN o en el panel según lo especificado por el diseño del sistema.

Preguntas frecuentes

¿Cuál es el rango de voltaje de entrada para este módulo?

El Siemens 6EW1 380-1AA acepta una entrada de CA monofásica de amplio rango de 93 a 265 VCA, lo que lo hace adecuado para varios estándares de red globales.

¿Esta unidad incluye protección contra fallas eléctricas?

Sí, el módulo cuenta con protección contra cortocircuitos independiente con recuperación automática, limitación de corriente electrónica y supresión de sobretensiones para proteger tanto la fuente de alimentación como el equipo conectado aguas abajo.
