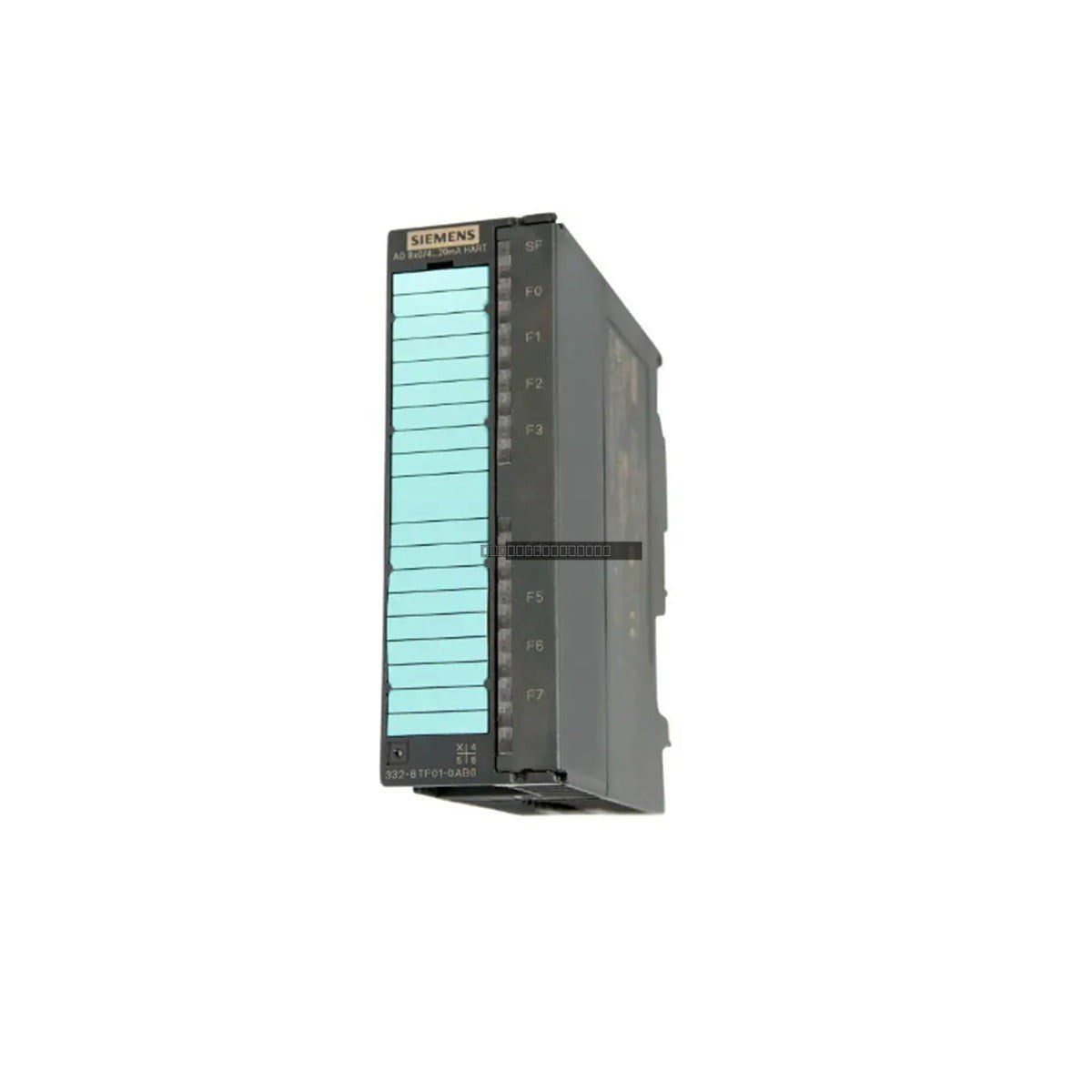

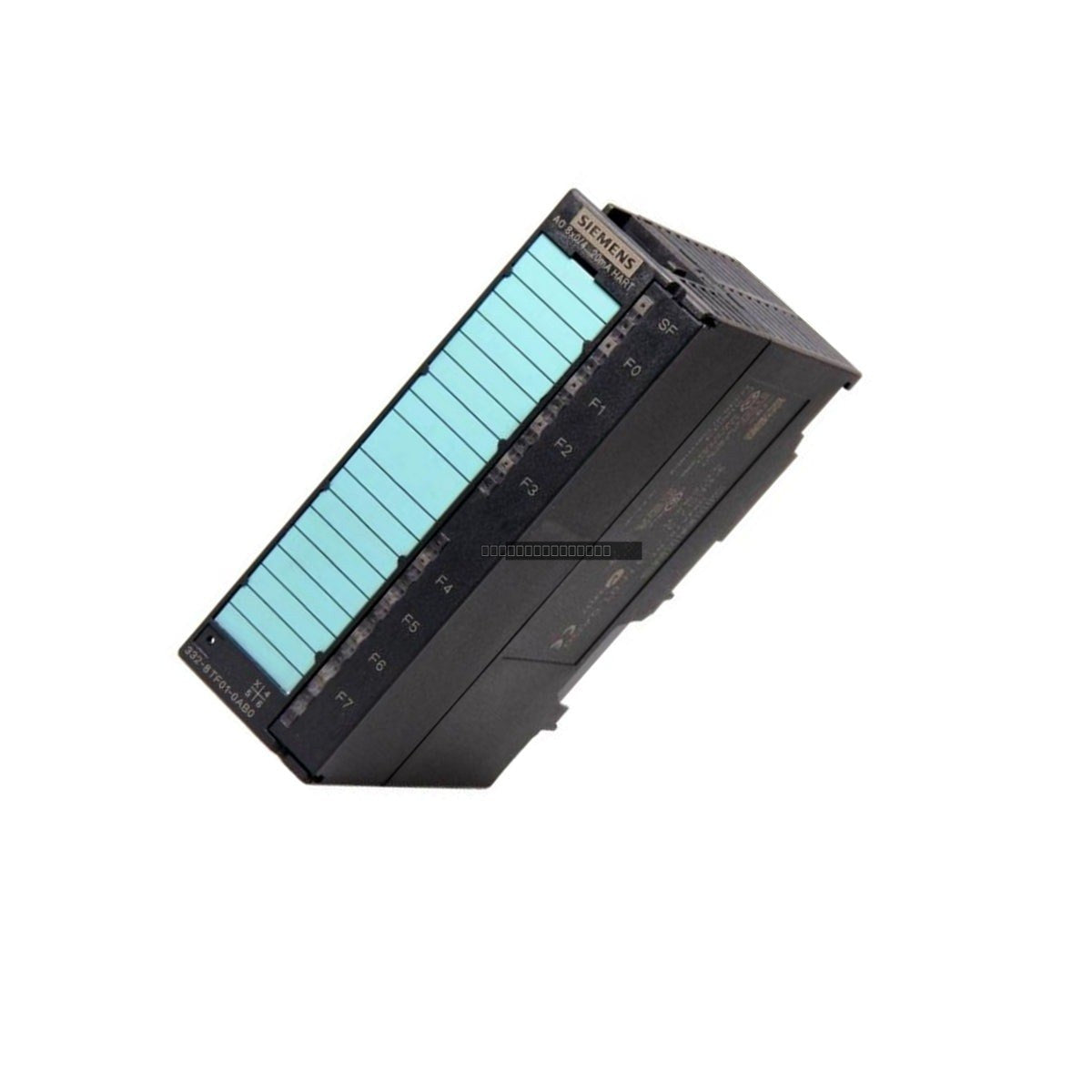

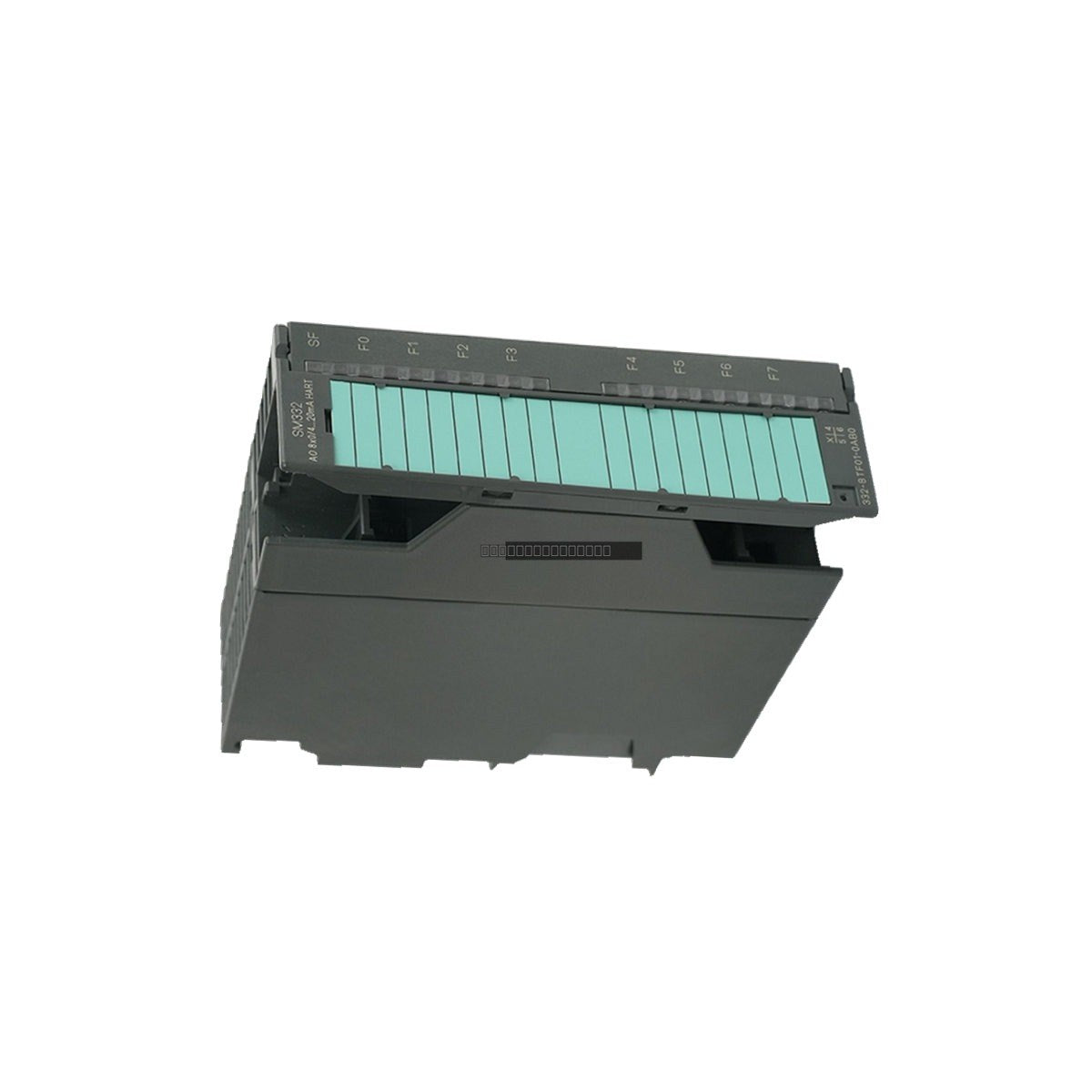

Siemens 6ES7332-8TF01-0AB0 Módulo de salida analógica HART SIMATIC S7-300

Descripción

El Siemens 6ES7332-8TF01-0AB0 es un módulo de salida analógica de alto rendimiento de las familias de productos SIMATIC S7-300 y ET 200M. Diseñado para entornos industriales exigentes, este módulo SM 332 proporciona ocho canales de salida de corriente independientes que admiten señales de 0/4 a 20 mA con comunicación HART integrada. Está diseñado para su uso en sistemas de E/S distribuidas, requiriendo específicamente el módulo de interfaz IM 153-2 para su funcionamiento.

Características

• 8 canales de salida analógica con soporte de protocolo HART.
• Rangos de salida configurables: 0 a 20 mA o 4 a 20 mA.
• Resolución de alta precisión de 16 bits con capacidad de sobre rango.
• Admite redundancia para aplicaciones de control de alta disponibilidad.
• Búfer de diagnóstico local con marca de tiempo para una resolución de problemas eficiente.
• Admite actualizaciones de firmware y lectura de variables auxiliares HART de dispositivos de campo.
• Aislamiento eléctrico de 500 V CC entre canales y bus de fondo de cesta.

Aplicaciones

• Química y petroquímica: Control preciso de actuadores y válvulas en áreas peligrosas.
• Agua y aguas residuales: Control de flujo y dosificación de productos químicos mediante instrumentación habilitada para HART.
• Farmacéutica: Estabilidad del proceso y dosificación precisa con capacidades de diagnóstico avanzadas.
• Petróleo y gas: Sistemas de alta disponibilidad que requieren redundancia para minimizar el tiempo de inactividad.
• Alimentos y bebidas: Monitoreo y ajuste continuo de variables de proceso.

Especificaciones Técnicas

Pautas de Instalación

• Montaje: Diseñado para su instalación en una estación de E/S distribuida ET 200M. Asegúrese de que el módulo esté firmemente asentado en el rack.
• Cableado: Requiere un conector frontal estándar de 20 pines. Utilice cableado blindado para señales analógicas para minimizar la EMI, con una longitud máxima de 800 metros.
• Fuente de Alimentación: Conecte una fuente de 24 V CC (20.4–28.8 V). Asegure la polaridad correcta antes de encender.
• Conexión en Caliente: El módulo admite la extracción e inserción durante el funcionamiento (conexión en caliente) solo cuando se utiliza con un bus de fondo de cesta activo en una configuración ET 200M.
• Seguridad: No desconecte ni abra el módulo mientras el circuito esté energizado en atmósferas inflamables o combustibles. Apague siempre el sistema antes de realizar el mantenimiento o cambios de cableado en áreas no peligrosas.

Preguntas Frecuentes

¿Qué es el 6ES7332-8TF01-0AB0?

El Siemens 6ES7332-8TF01-0AB0 es un módulo de salida analógica SIMATIC DP HART (SM 332, 8 AO) diseñado para el sistema de E/S distribuida ET 200M.

¿El módulo admite la conexión en caliente?

Sí, el módulo admite la extracción e inserción durante el funcionamiento, siempre que se utilice con un maestro de CPU S7/M7-400 y un bus de fondo de cesta activo en una configuración ET 200M.

¿Cuál es la resolución de las salidas analógicas?

El módulo cuenta con una resolución de 16 bits, lo que garantiza un control de alta precisión para procesos industriales.
