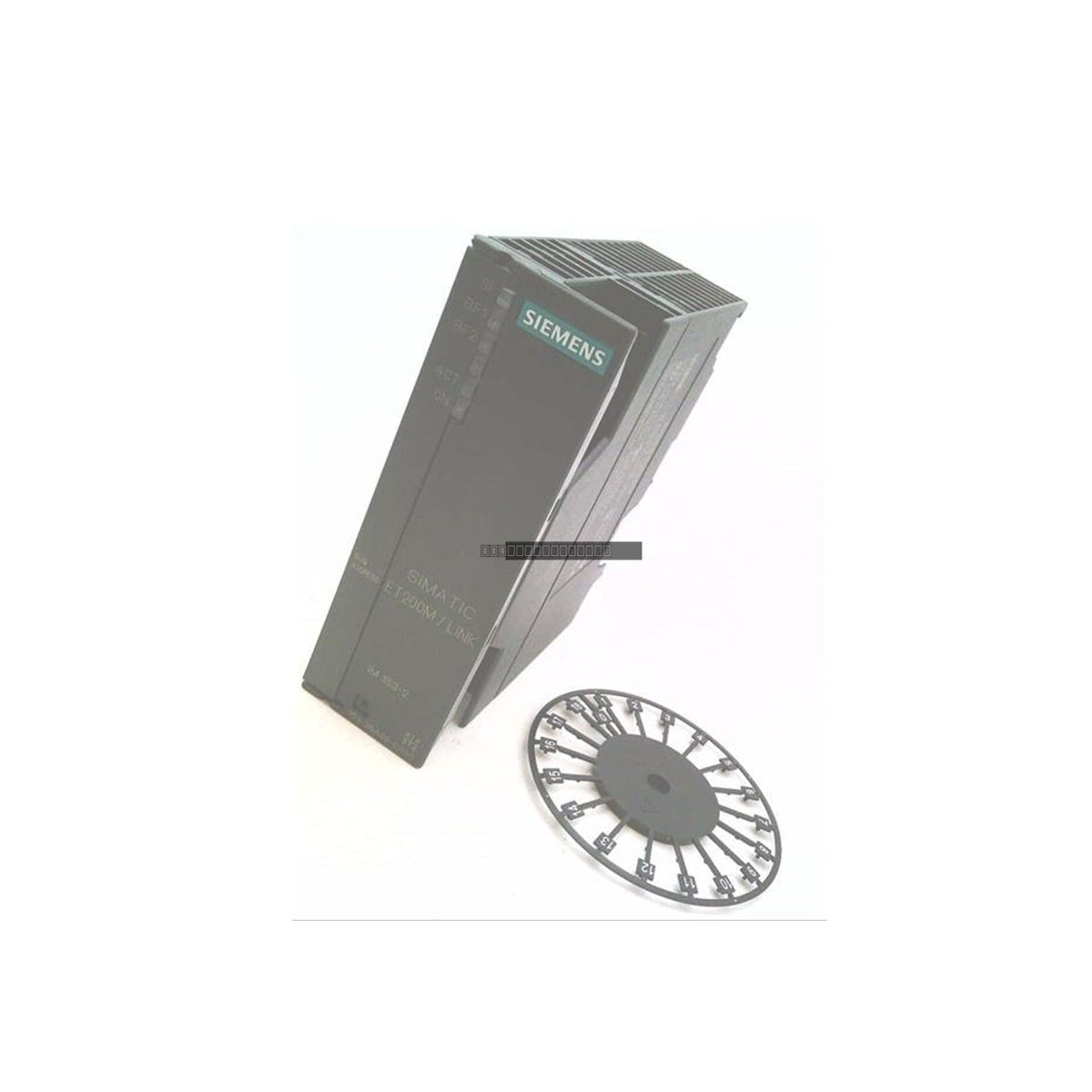

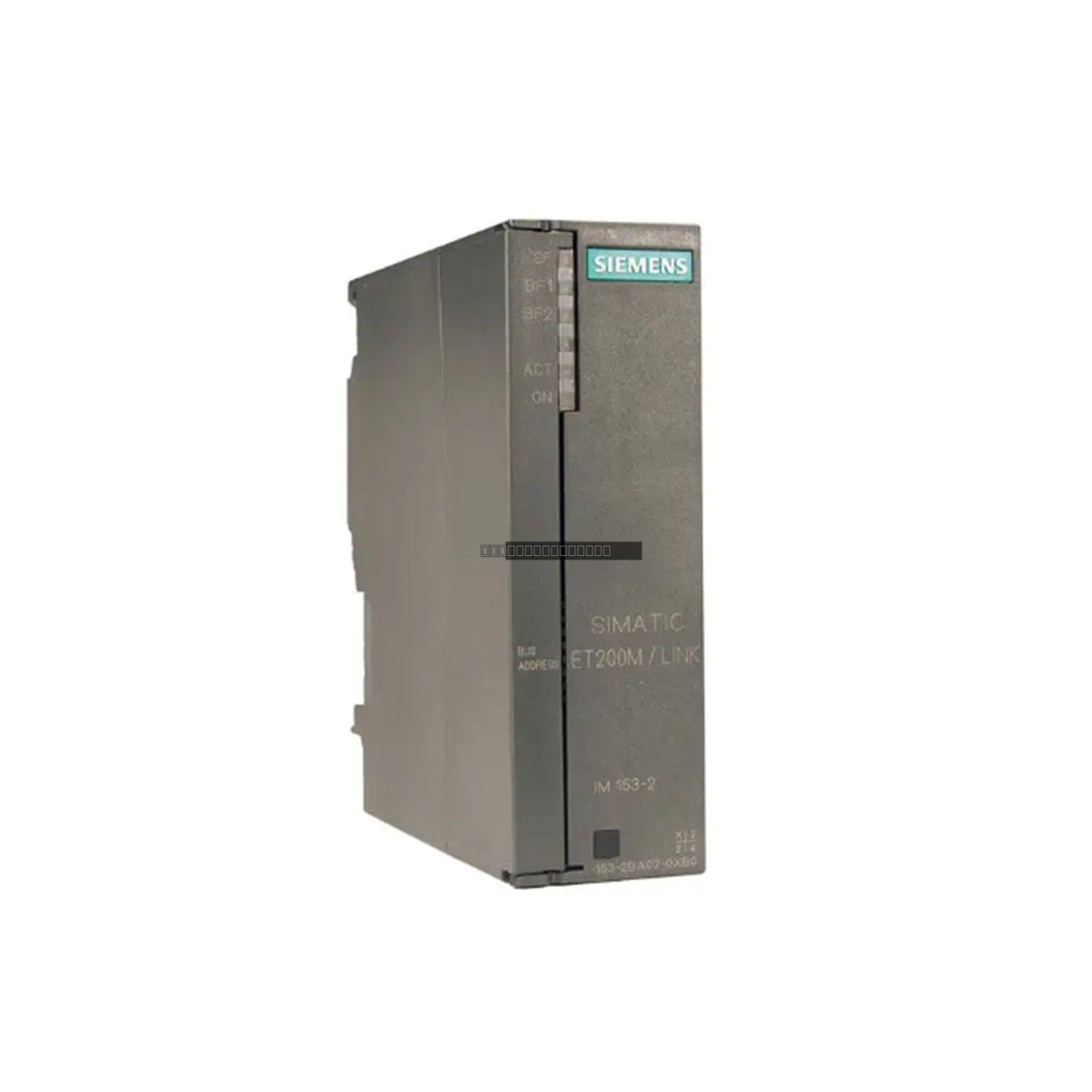

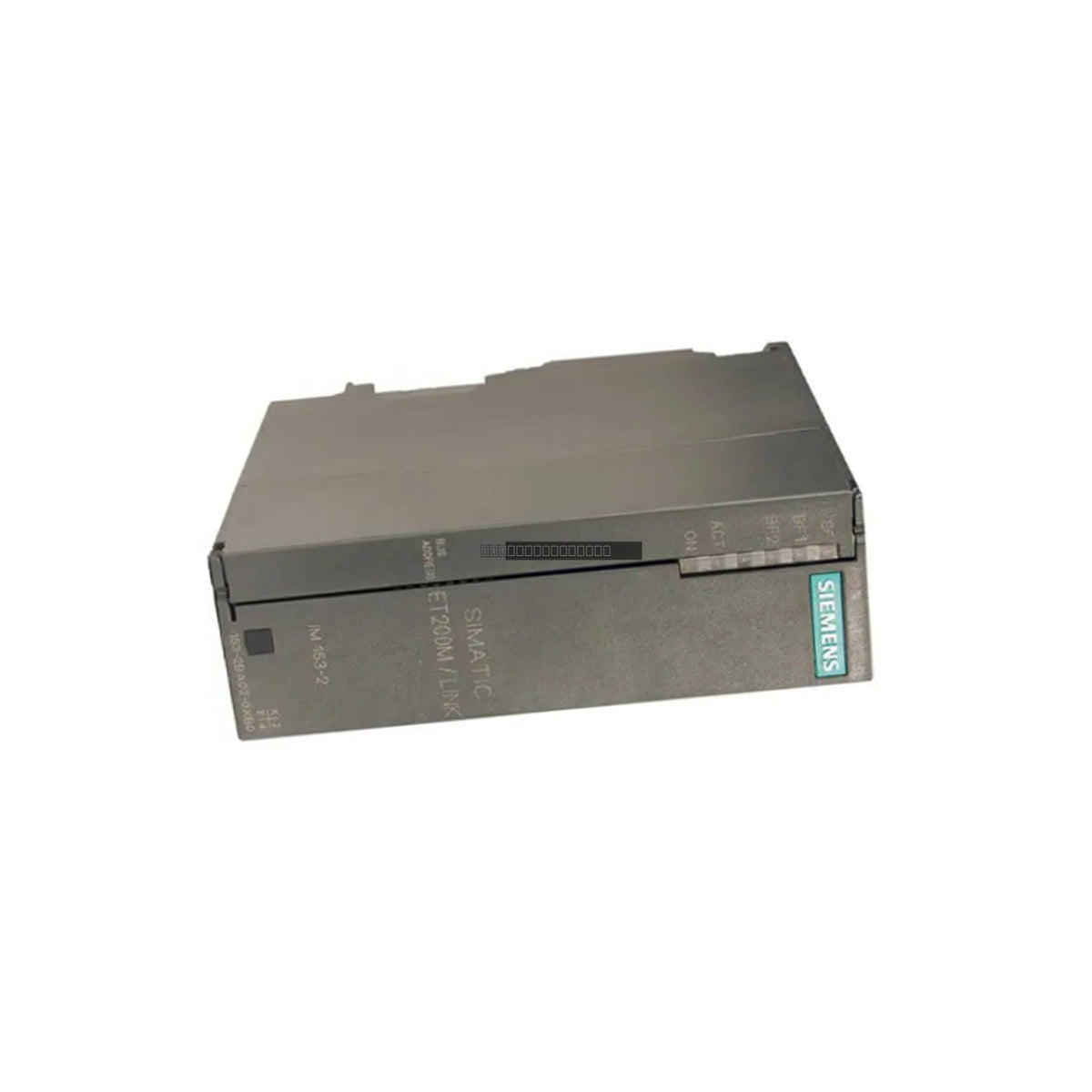

El Siemens 6ES7153-2BA02-0XB0 es un módulo de interfaz IM 153-2 de alto rendimiento diseñado para el sistema de E/S distribuida SIMATIC ET 200M. Este módulo de alta funcionalidad (HF) funciona como un esclavo PROFIBUS DP, lo que permite la conexión de hasta 12 módulos de señal, función o comunicación S7-300 a una red PROFIBUS DP. Está diseñado para aplicaciones industriales exigentes que requieren alta disponibilidad, compatibilidad con el modo isócrono y un sellado de tiempo preciso.
Características
Admite hasta 12 módulos S7-300 por estación.
Soporte integrado para redundancia y sellado de tiempo.
Compatible con el modo isócrono para tareas de control sincronizadas de alta velocidad.
Soporte de datos extendido para variables secundarias HART.
Admite el funcionamiento de módulos de 64 canales (32 señales por ranura).
Soporte de iniciativa esclava para la integración de Drive ES y Switch ES.
Especificaciones técnicas
Modelo de producto
6ES7153-2BA02-0XB0
Tipo de producto
Módulo de interfaz IM 153-2 DP HF
Rango de tensión de alimentación (CC)
20.4 V a 28.8 V
Protección externa recomendada
2.5 A
ID de proveedor
801Eh
Máximo de módulos por estación
12
Directrices de instalación
Asegúrese de que la fuente de alimentación esté desconectada antes de instalar o retirar el módulo del riel de montaje S7-300.
El módulo debe estar firmemente asentado en el riel DIN o bastidor para garantizar una comunicación adecuada del bus de la placa posterior.
Mantenga las prácticas de conexión a tierra adecuadas para minimizar la interferencia electromagnética (EMI).
Asegure una ventilación adecuada alrededor del módulo para evitar el sobrecalentamiento, adhiriéndose a los requisitos estándar de espacio libre del gabinete industrial.
Utilice cables PROFIBUS blindados y asegure una terminación adecuada al final del segmento del bus para mantener la integridad de la señal.
Manipule con cuidado para evitar daños por descarga electrostática (ESD) en los componentes internos.
Preguntas frecuentes
¿Cuál es la función principal del 6ES7153-2BA02-0XB0?
Este módulo actúa como una interfaz PROFIBUS DP (esclavo) para el sistema ET 200M, lo que le permite conectar módulos de E/S S7-300 a una red PROFIBUS para la automatización distribuida.
¿Este módulo es compatible con la comunicación HART?
Sí, esta versión de alta funcionalidad admite datos extendidos para variables secundarias HART, lo que permite una integración más sencilla de dispositivos de campo inteligentes.
¿Se puede utilizar este módulo en sistemas redundantes?
Sí, el IM 153-2 HF está diseñado para admitir configuraciones de redundancia, lo que lo hace adecuado para entornos de automatización de alta disponibilidad.
