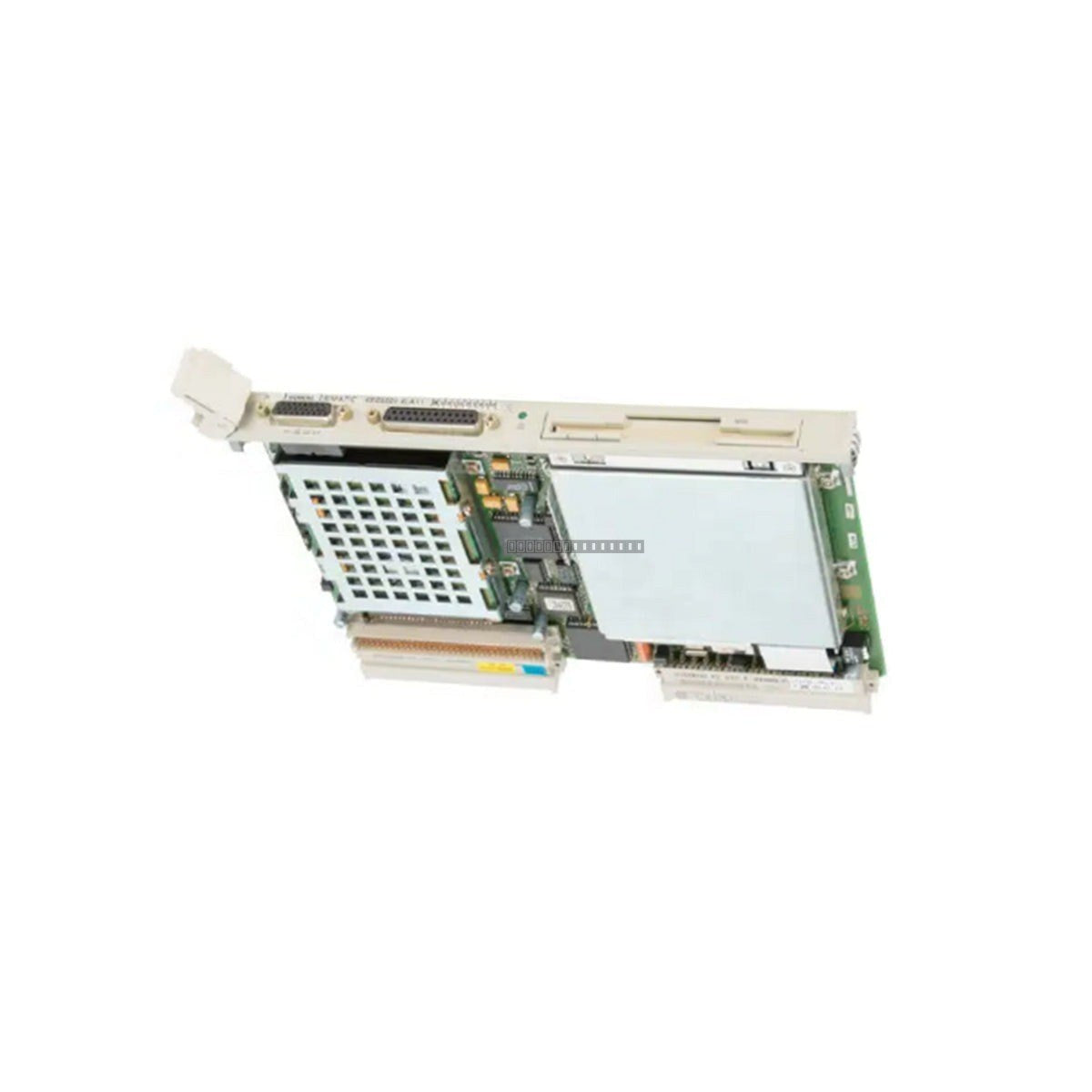

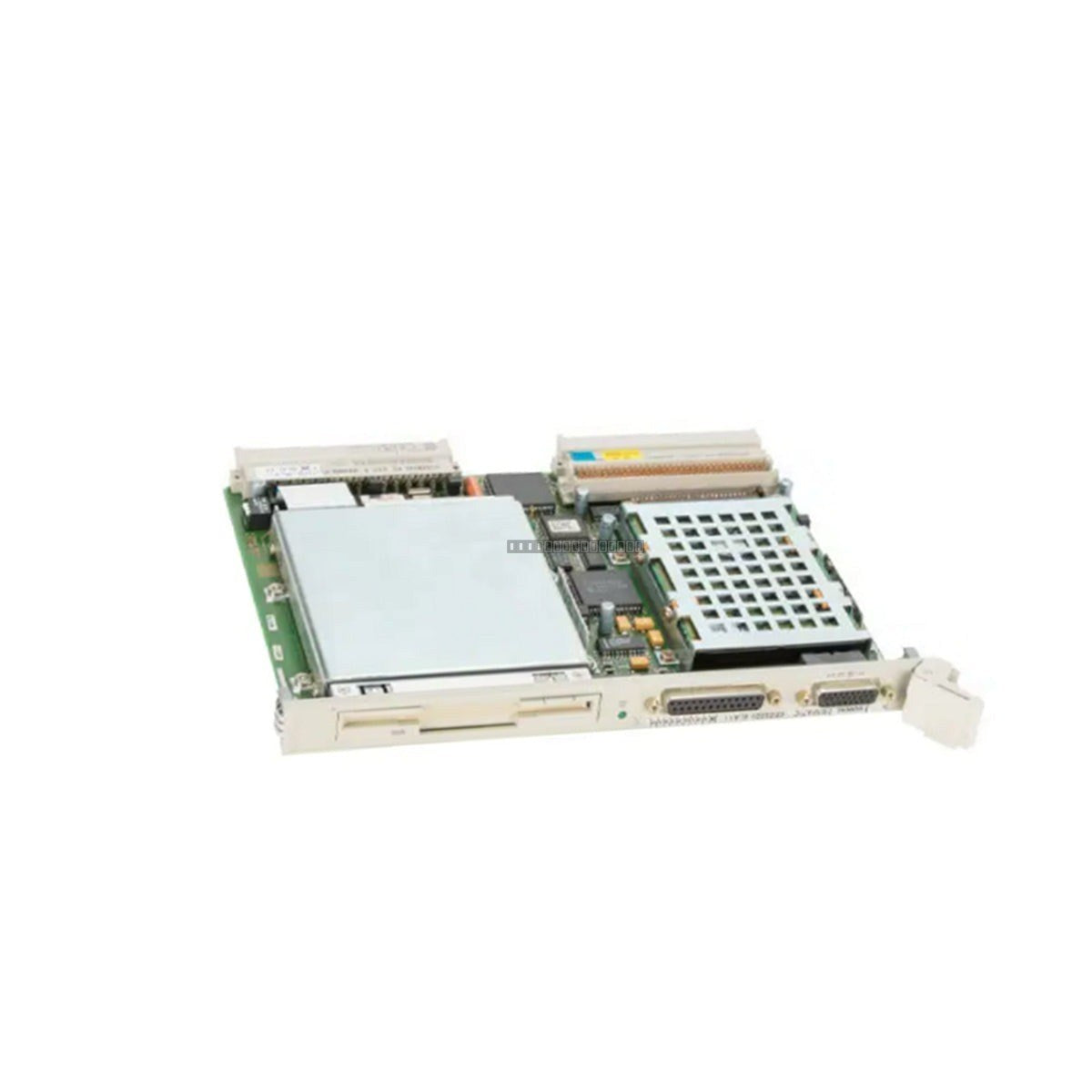

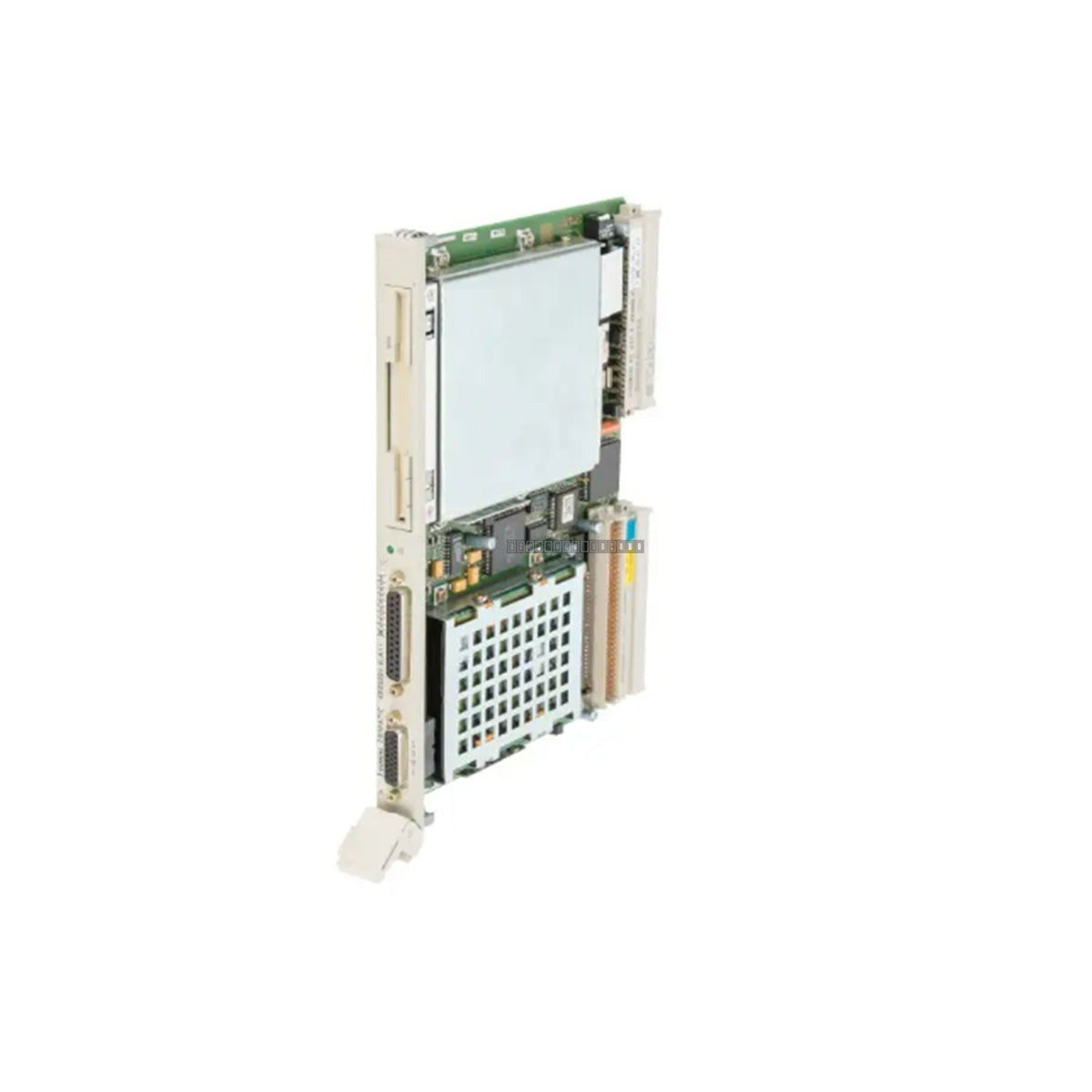

El Siemens 6ES5581-4LA11 es un módulo de almacenamiento masivo especializado diseñado para la plataforma de automatización heredada SIMATIC S5. Con un disco duro integrado de 1.4 GB, este módulo está diseñado para operar en conjunto con las arquitecturas de procesador de comunicaciones CP 581 y CP 486. Proporciona capacidades esenciales de registro de datos locales, gestión de recetas y archivo de procesos, asegurando una retención de datos confiable y un acceso rápido a la información histórica a nivel de control de la máquina.
Características
Almacenamiento en disco duro integrado de 1.4 GB para registro de datos industriales de alta capacidad.
Interfaz directa con el backplane del rack SIMATIC S5 para comunicación de bus paralelo de alta velocidad.
Optimizado para la integración de coprocesadores CP 581 y CP 486, descargando las tareas de almacenamiento de la CPU principal del PLC.
Diseño robusto para soportar vibraciones industriales y ciclos térmicos.
Indicadores de estado de hardware incorporados para monitoreo en tiempo real de los ciclos de lectura/escritura y los estados del bus.
Aplicaciones
Este módulo se utiliza ampliamente en entornos industriales heredados que requieren un robusto almacenamiento en búfer de datos local, incluidas líneas de ensamblaje automotrices, plantas de procesamiento químico e instalaciones de generación de energía. Es fundamental para mantener la integridad de los datos durante las interrupciones de la red y para facilitar la rápida recuperación del sistema.
Especificaciones técnicas
Modelo
6ES5581-4LA11
Marca
Siemens
Serie
SIMATIC S5
Tipo de módulo
Módulo de almacenamiento masivo
Capacidad de almacenamiento
1.4 GB
Temperatura de funcionamiento
0 a 55 grados C
Temperatura de almacenamiento
-40 a 70 grados C
Humedad relativa
95% sin condensación
Directrices de instalación
Asegúrese de que el sistema PLC esté apagado antes de insertar o retirar el módulo del rack.
Verifique la alineación correcta con el conector del backplane para evitar daños en los pines.
Mantenga una ventilación adecuada en el armario para asegurar que el módulo funcione dentro del rango especificado de 0-55 grados C.
Manipule con precauciones ESD estándar para proteger los circuitos internos.
Asegure el módulo utilizando los mecanismos de bloqueo proporcionados para garantizar una conexión estable bajo vibración.
Preguntas frecuentes
¿Es compatible este módulo con los sistemas S7 modernos?
No, el 6ES5581-4LA11 está diseñado específicamente para la plataforma heredada SIMATIC S5 y está destinado a ser utilizado con los procesadores de comunicación CP 581/486. No es compatible con el hardware de las series S7-300 o S7-400.
¿Requiere este módulo alimentación externa?
El módulo se alimenta directamente a través del bus del backplane del rack SIMATIC S5; no se requiere cableado de alimentación externa.
