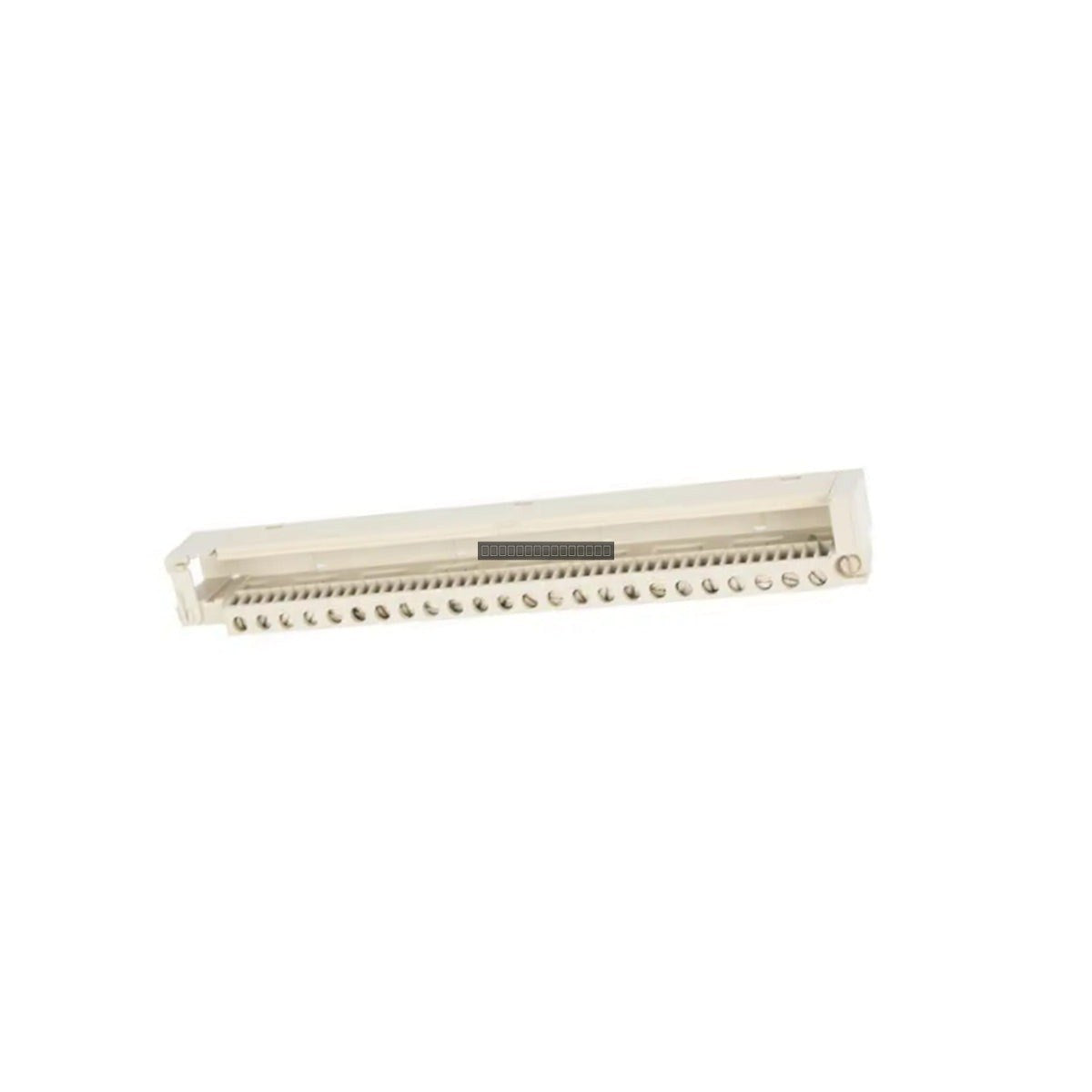

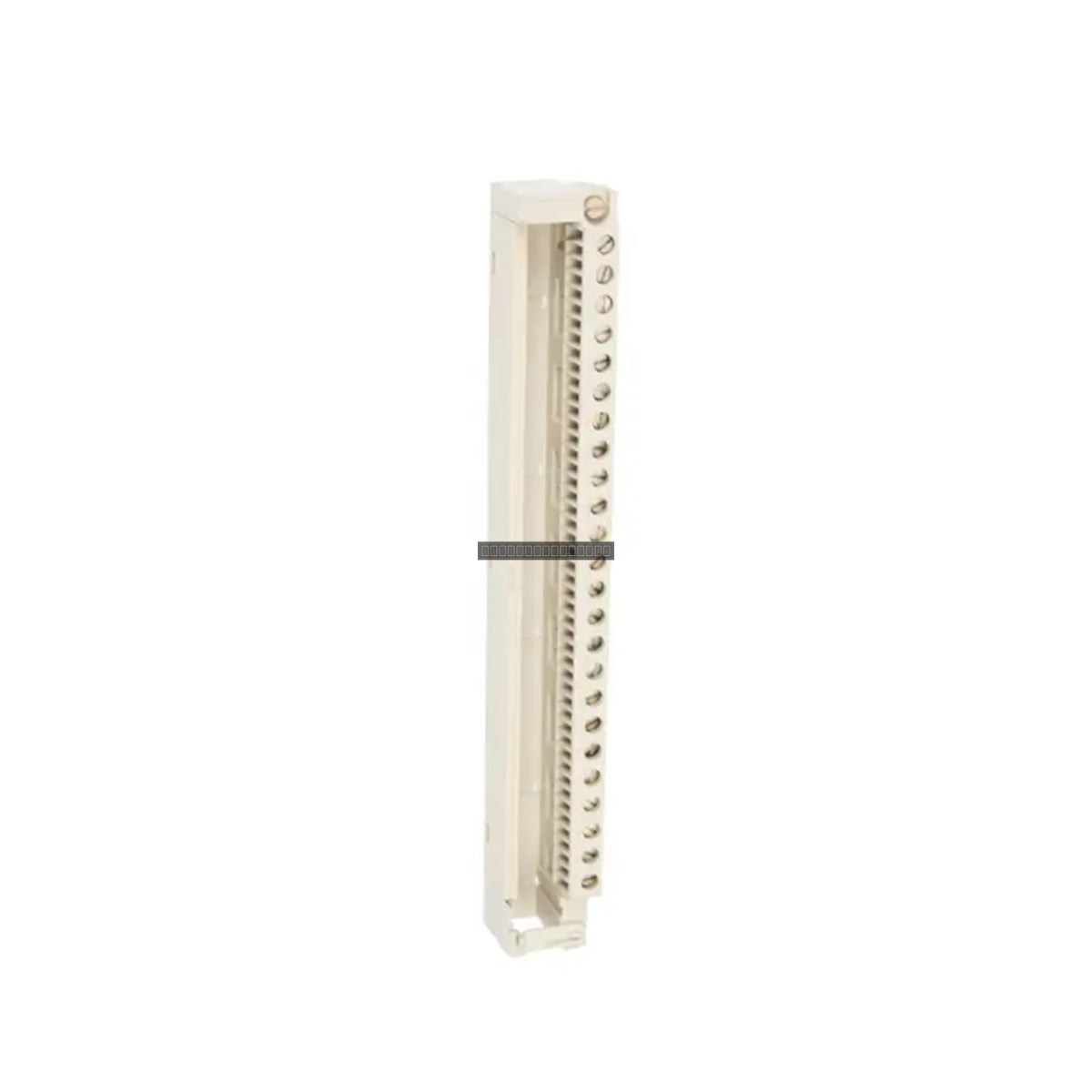

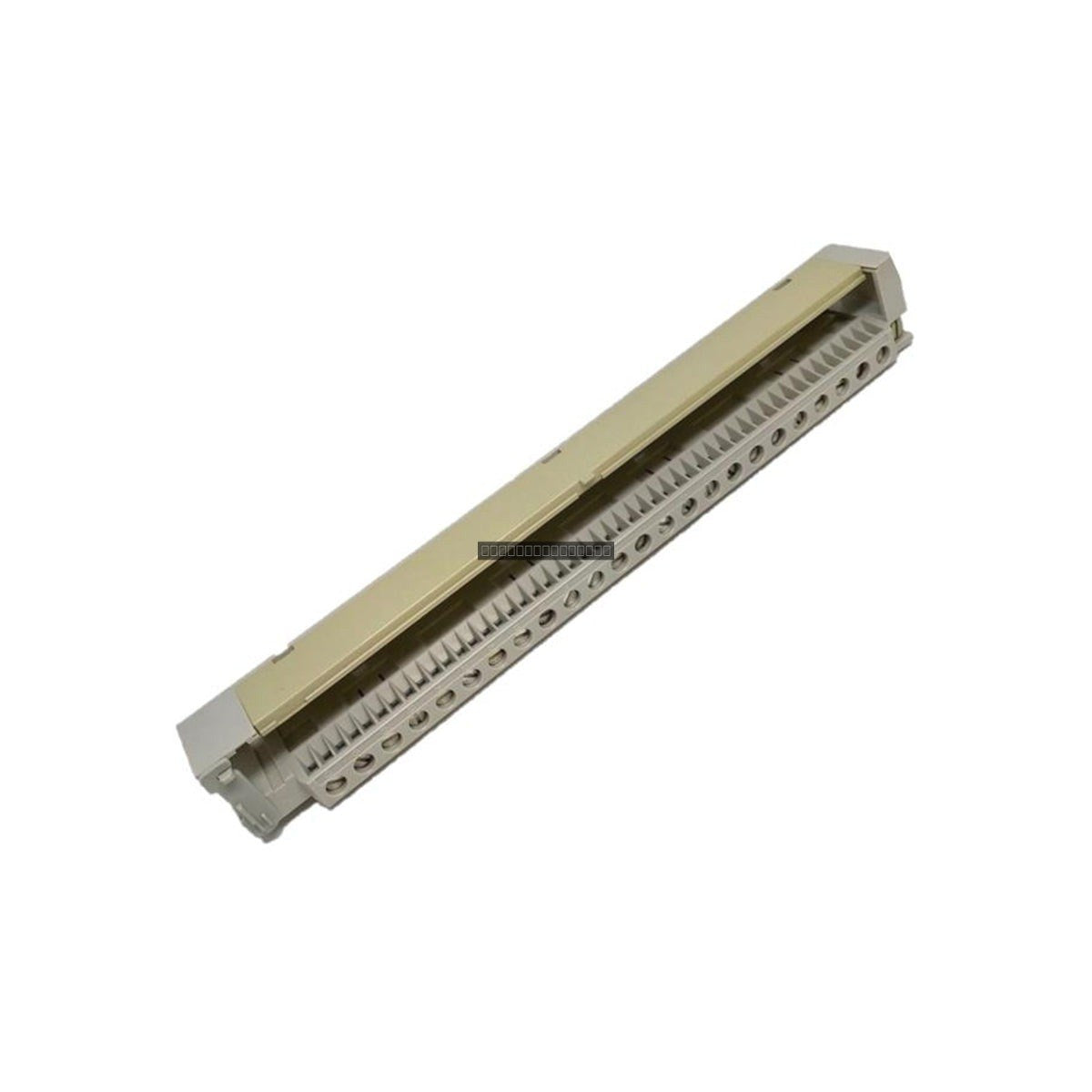

Siemens 6ES5490-7LB11 SIMATIC S5 Conector Frontal

Descripción

El Siemens 6ES5490-7LB11 es un bloque conector frontal de 24 pines diseñado para la serie de controladores lógicos programables SIMATIC S5-115U. Este componente de interfaz pasiva sirve como punto de conexión principal entre la instrumentación de campo y el circuito del módulo de E/S S5. Al utilizar un diseño desmontable, el conector facilita el mantenimiento rápido y el reemplazo de módulos, lo que permite a los técnicos intercambiar hardware sin perturbar el cableado individual de campo, lo que reduce significativamente el tiempo de inactividad del sistema.

Características

• Interfaz de 24 pines: Proporciona conectividad de alta densidad para la gestión de señales discretas y analógicas.
• Terminales de abrazadera de tornillo: Diseñados para una terminación fiable de conductores sólidos o trenzados de hasta 1,5 mm2.
• Retención mecánica segura: Incluye mecanismos de bloqueo integrados para garantizar que el conector permanezca firmemente asentado en la cara del módulo a pesar de la vibración industrial.
• Carcasa de alta rigidez dieléctrica: La robusta construcción de plástico proporciona el aislamiento eléctrico necesario entre terminales para evitar cortocircuitos.
• Eficiencia de mantenimiento: Permite el intercambio en caliente o el reemplazo rápido de módulos de E/S manteniendo la integridad del cableado de campo durante el servicio.

Aplicaciones

Este conector está específicamente diseñado para su uso dentro del ecosistema de automatización Siemens SIMATIC S5-115U. Se implementa comúnmente en gabinetes de control industrial en sectores como la fabricación, el tratamiento de agua, el manejo de materiales y la automatización de procesos donde se requiere una conectividad de E/S modular y confiable.

Especificaciones Técnicas

Pautas de Instalación

• Asegúrese de que la alimentación del sistema PLC esté desconectada antes de instalar o quitar el conector frontal de cualquier módulo de E/S.
• Verifique que todos los cables de campo estén correctamente pelados y asegurados dentro de los terminales de tornillo para evitar conexiones sueltas o pérdida intermitente de la señal.
• Alinee cuidadosamente los rieles guía del conector con la cara del módulo para evitar doblar o dañar los pines de contacto.
• Apriete los tornillos de retención integrados para asegurarse de que el conector esté completamente asentado y bloqueado contra la carcasa del módulo.
• Mantenga una gestión de cables adecuada y alivio de tensión para el cableado de campo para evitar tensiones mecánicas en los terminales del conector.

Preguntas Frecuentes

¿Es este conector compatible con otros módulos de la serie S5?
Este conector de 24 pines está diseñado específicamente para la serie S5-115U. Verifique el número de pines y los requisitos de diseño físico de su módulo específico antes de la instalación.

¿Este conector requiere alimentación externa?
No, este es un componente mecánico pasivo y no consume energía eléctrica; solo sirve como interfaz de paso para las señales.

¿Puedo usar esto con cable trenzado?
Sí, los terminales de abrazadera de tornillo están diseñados para acomodar conductores sólidos y trenzados de hasta 1,5 mm2.
