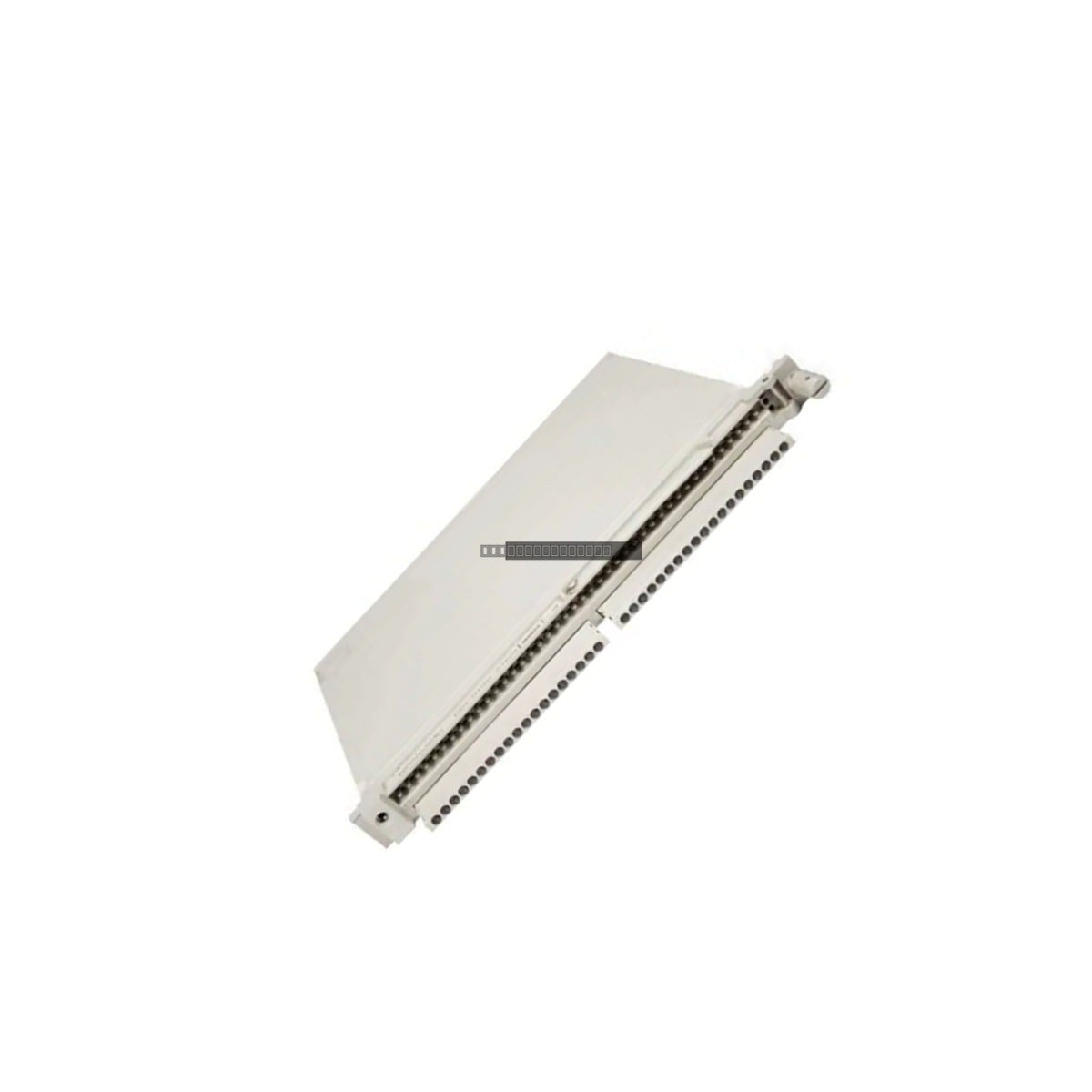

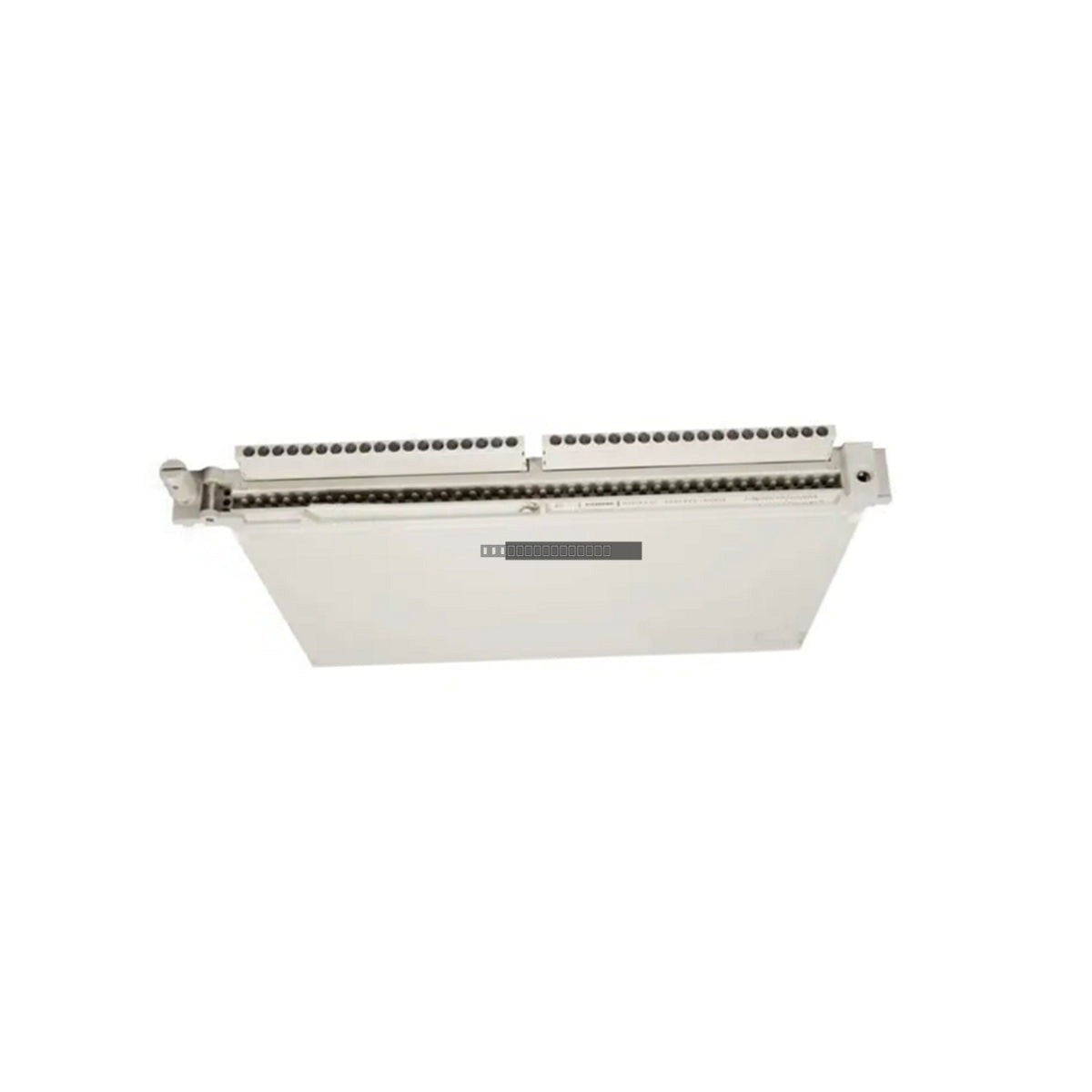

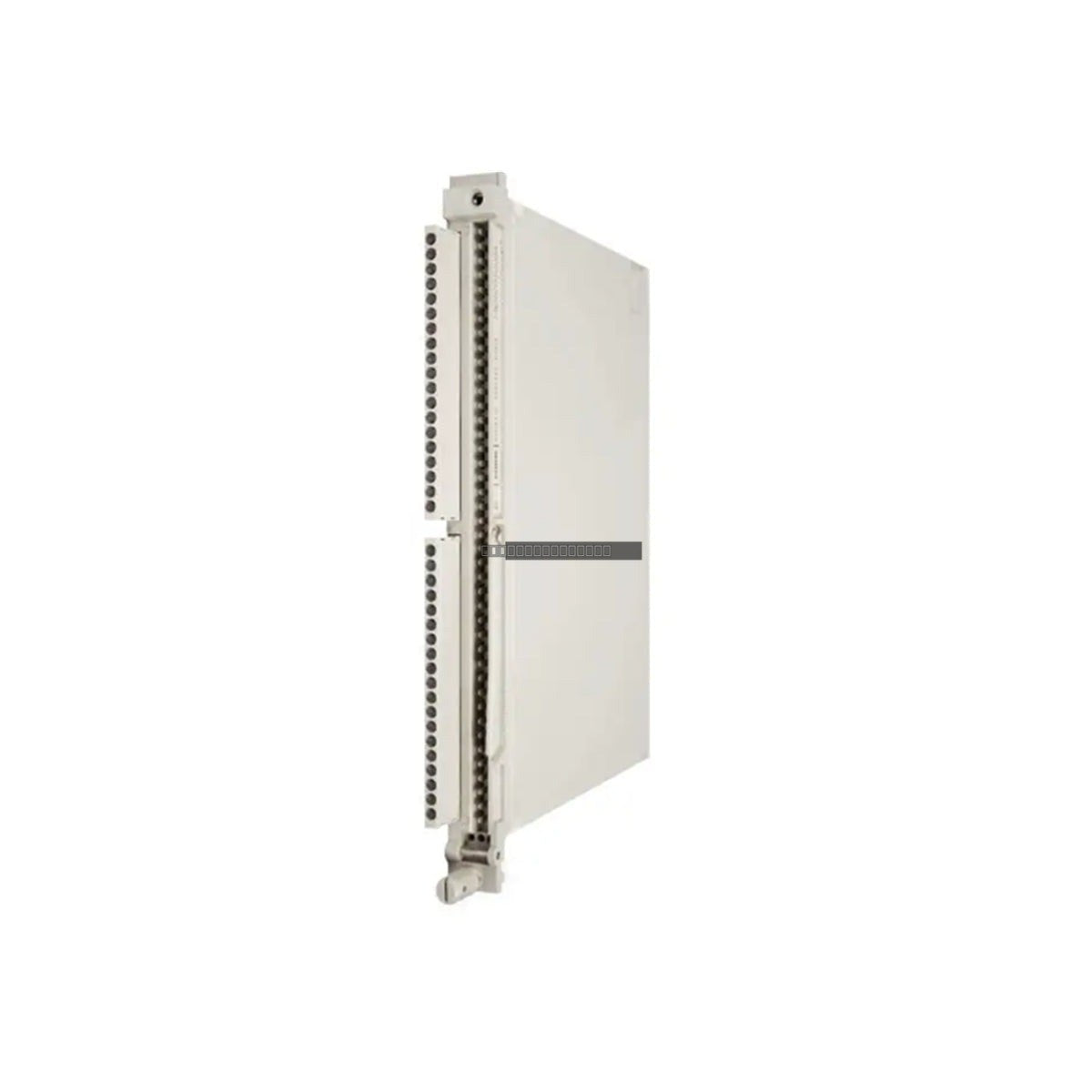

Módulo de salida digital Siemens 6ES5441-4UA14 Simatic S5

Descripción

El Siemens 6ES5441-4UA14 es un módulo de salida digital de alta densidad diseñado para la plataforma de controlador lógico programable (PLC) Simatic S5. Este módulo proporciona 32 salidas de estado sólido no aisladas, lo que facilita el control de dispositivos de campo de 24 VCC como válvulas solenoides, contactores e indicadores de estado. Diseñado para la fiabilidad en entornos industriales exigentes, garantiza una ejecución precisa de los procesos y una latencia reducida del sistema en aplicaciones que van desde la automatización de la fabricación hasta la generación de energía.

Características

• 32 canales de salida digital no aislados.
• Configuración de conmutación de lado alto utilizando transistores de potencia de baja pérdida.
• Protección integrada contra cortocircuitos para cada canal para salvaguardar la lógica interna de la placa base.
• Indicadores LED verdes montados en el frente para monitoreo en tiempo real del estado de cada canal de salida.
• Diseño térmico optimizado que permite la operación a plena carga en todos los canales.

Aplicaciones

Este módulo es adecuado para diversas tareas de automatización industrial, incluyendo:

Especificaciones técnicas

Pautas de instalación

• Asegúrese de que el sistema PLC esté apagado antes de insertar o quitar el módulo del bastidor para evitar daños eléctricos.
• Manipule el módulo utilizando las precauciones adecuadas contra descargas electrostáticas (ESD) para proteger los componentes internos sensibles.
• Asegúrese de que el módulo esté firmemente asentado en la placa base del bastidor S5 para mantener una comunicación y distribución de energía confiables.
• Dirija el cableado de campo lejos de las líneas eléctricas de alto voltaje y las fuentes de interferencia electromagnética (EMI) para evitar el ruido de la señal.
• Verifique que la fuente de alimentación externa de 24 VCC esté correctamente conectada a los terminales de suministro del módulo, observando la polaridad adecuada.
• Mantenga un espacio libre adecuado alrededor del módulo para garantizar un flujo de aire y una disipación de calor adecuados durante el funcionamiento.

Preguntas frecuentes

¿Está aislado este módulo?

No, el 6ES5441-4UA14 cuenta con 32 salidas de estado sólido no aisladas que comparten un potencial de referencia común.

¿Cuál es la capacidad máxima de corriente para este módulo?

El módulo admite hasta 0.5 A por canal, con una corriente de carga total máxima del módulo de 16.0 A.

¿Este módulo incluye funciones de protección?

Sí, el módulo está equipado con un circuito interno de protección contra cortocircuitos para interceptar los picos de sobrecorriente antes de que lleguen a la placa base.
