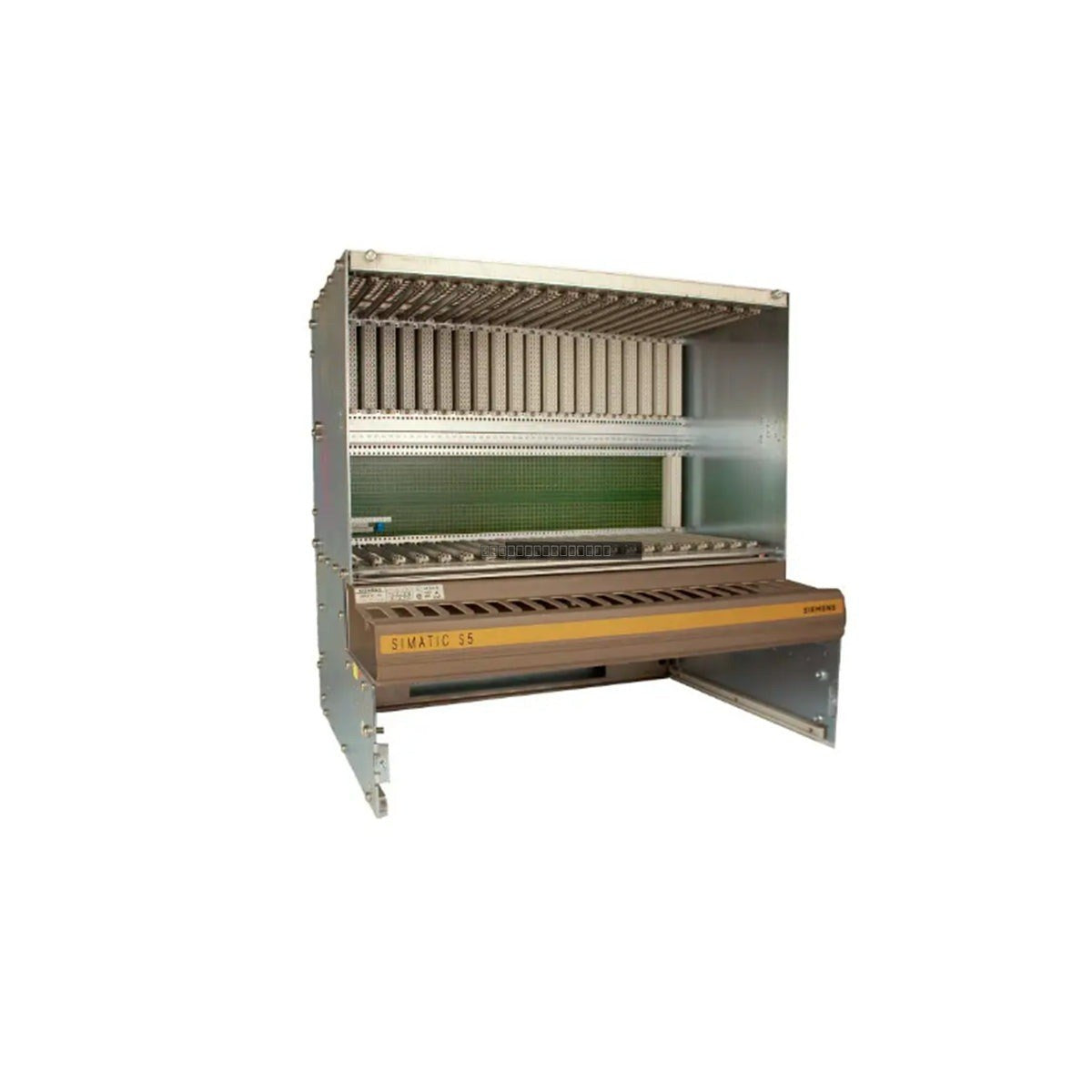

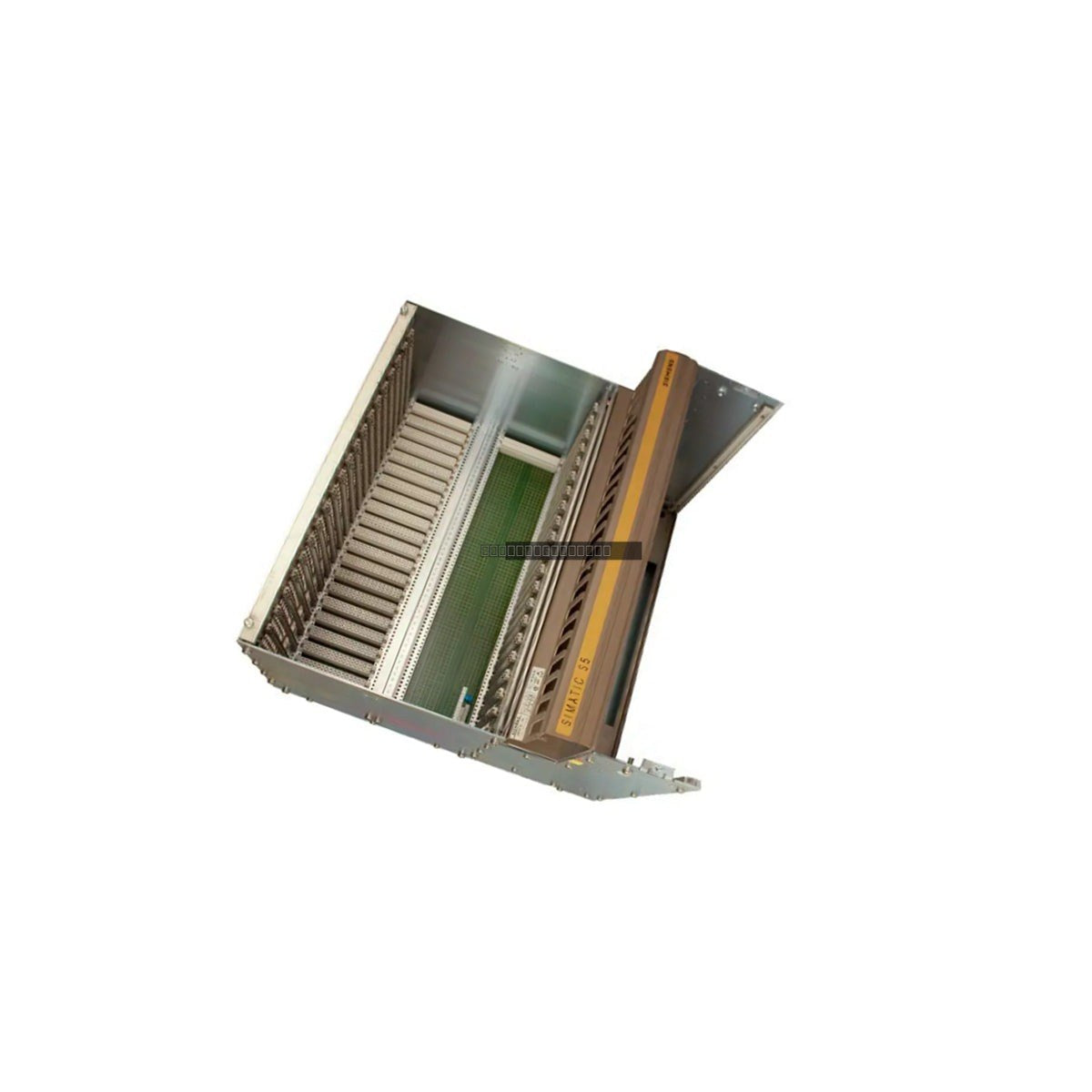

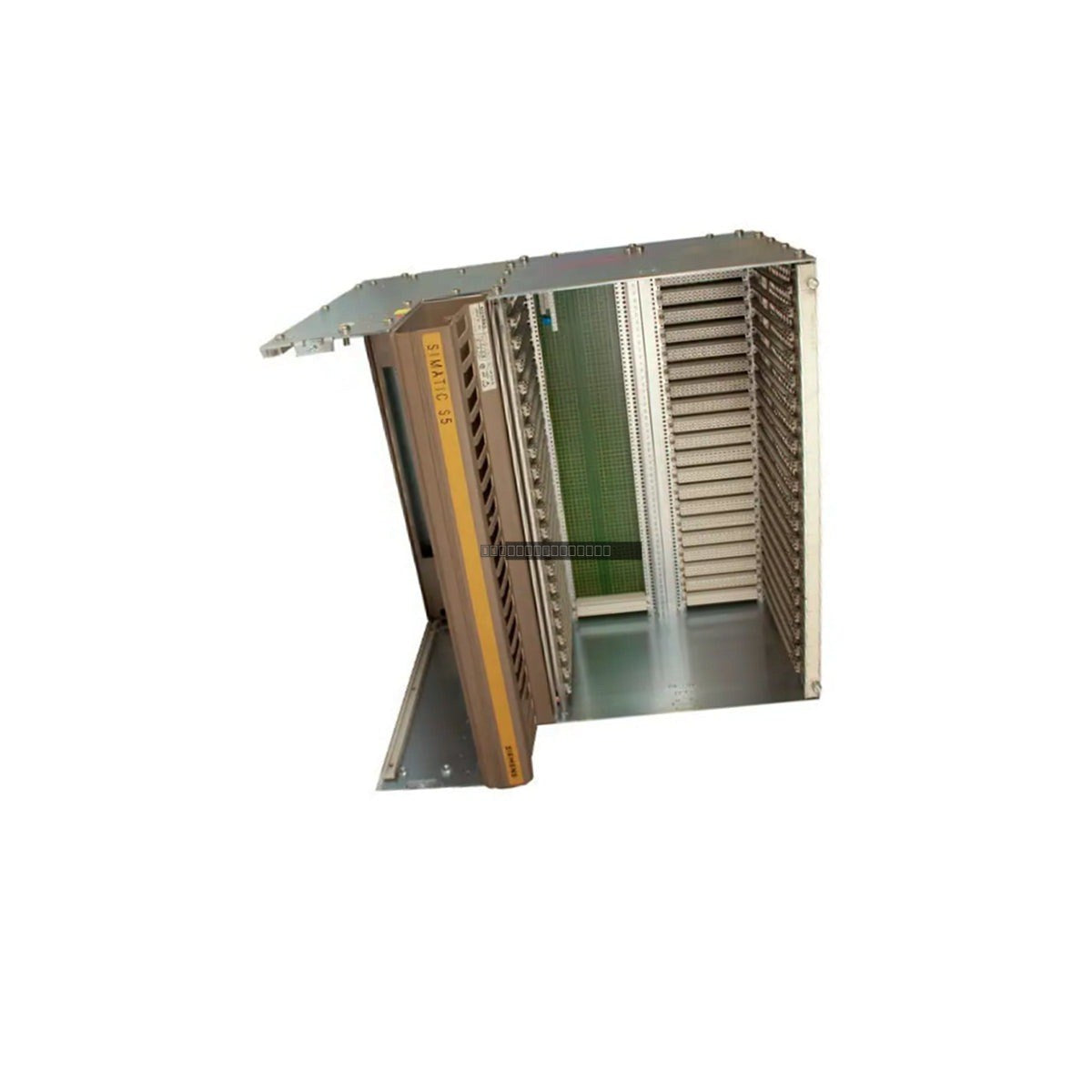

Siemens 6ES5183-3UA21 Simatic S5 EG183 Unidad de expansión

Descripción

El Siemens Simatic S5 6ES5183-3UA21 es una unidad de expansión de alta capacidad diseñada para las plataformas de controladores Simatic S5-135 y S5-155. Este robusto bastidor proporciona 21 ranuras de expansión, lo que permite la integración de amplias configuraciones de E/S y coprocesadores de comunicación en entornos de automatización a gran escala. Diseñada para la fiabilidad en entornos industriales exigentes, esta unidad garantiza una distribución de energía estable y la integridad de la señal a través del bus del backplane, lo que permite un funcionamiento continuo en infraestructuras críticas.

Características

• Capacidad de 21 ranuras para una configuración flexible de módulos Simatic S5.
• Fuente de alimentación integrada de 18 A para una distribución estable de voltaje de 24 VCC.
• Sistema de gestión térmica activa con un conjunto de ventilador de refrigeración integrado.
• Construcción de chasis metálico resistente diseñado para soportar vibraciones estructurales.
• Arquitectura de bus de backplane blindada para una transmisión fiable de señales lógicas.

Aplicaciones

Esta unidad de expansión se utiliza principalmente en sistemas de control a gran escala, incluyendo centrales térmicas, instalaciones petroquímicas y operaciones mineras pesadas donde se requieren E/S de alta densidad y escalabilidad modular para bucles complejos de adquisición de datos.

Especificaciones Técnicas

Guías de Instalación

• Asegúrese de que el bastidor esté montado en un entorno limpio y seco con suficiente espacio libre para el flujo de aire hacia los ventiladores integrados.
• Verifique que la entrada de la fuente de alimentación esté correctamente cableada a una fuente estable de 24 VCC antes de energizar.
• Siempre apague el sistema antes de insertar o quitar cualquier módulo de E/S para evitar daños eléctricos al backplane.
• Asegúrese de que el chasis esté correctamente conectado a tierra al bastidor del armario de control para mitigar la interferencia electromagnética.
• Inspeccione regularmente el conjunto del ventilador de refrigeración para detectar acumulación de polvo y mantener una disipación térmica óptima.

Preguntas Frecuentes

¿Es compatible esta unidad con todos los módulos Simatic S5?

El 6ES5183-3UA21 está diseñado para las series S5-135 y S5-155. Verifique que sus tipos de módulos específicos sean compatibles con la arquitectura del bus de backplane EG183 antes de la instalación.

¿Requiere esta unidad refrigeración externa?

No, esta unidad incluye un conjunto de ventilador activo integrado en la base del bastidor para gestionar la disipación térmica. Asegúrese de que las rutas de entrada y salida de aire permanezcan despejadas durante el funcionamiento.
