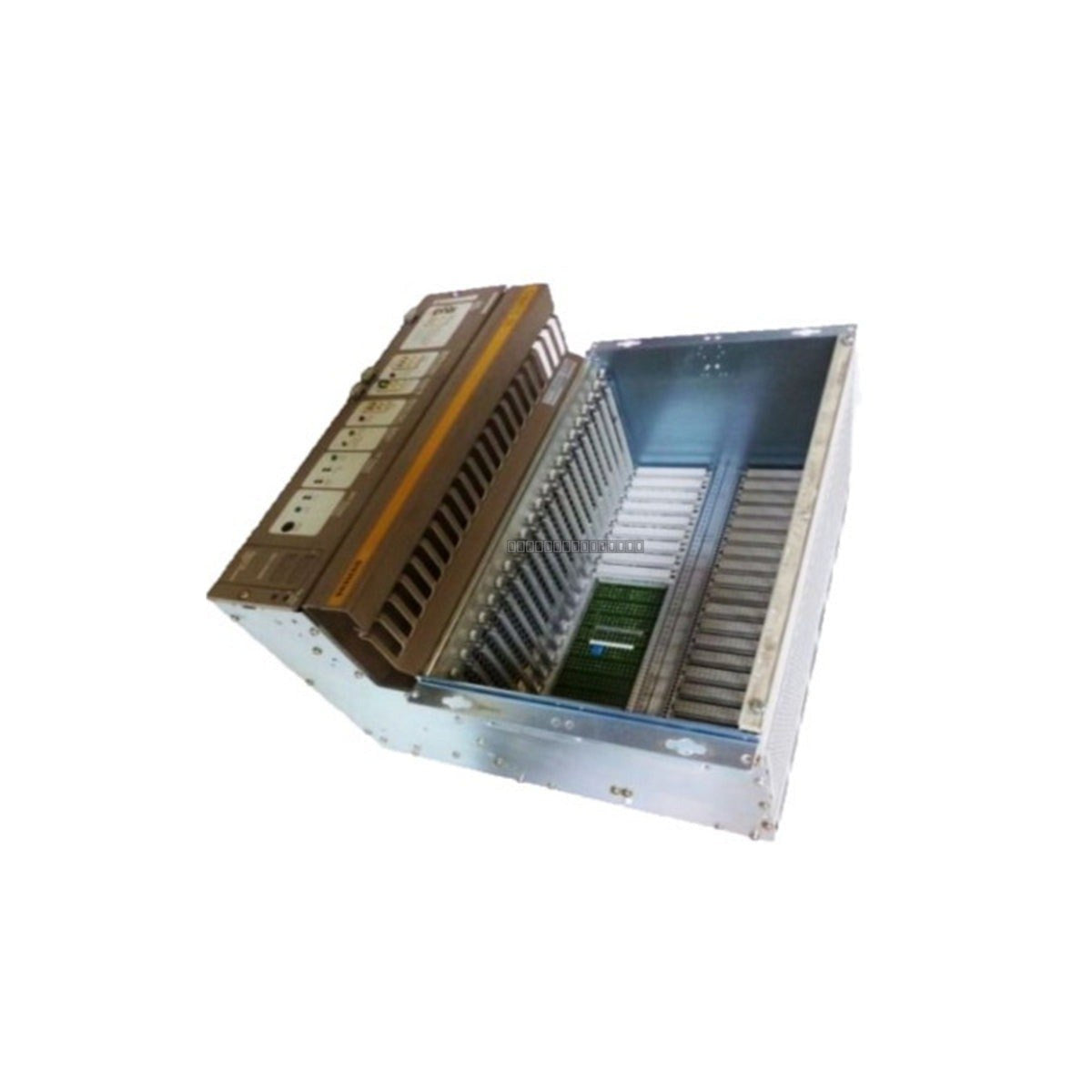

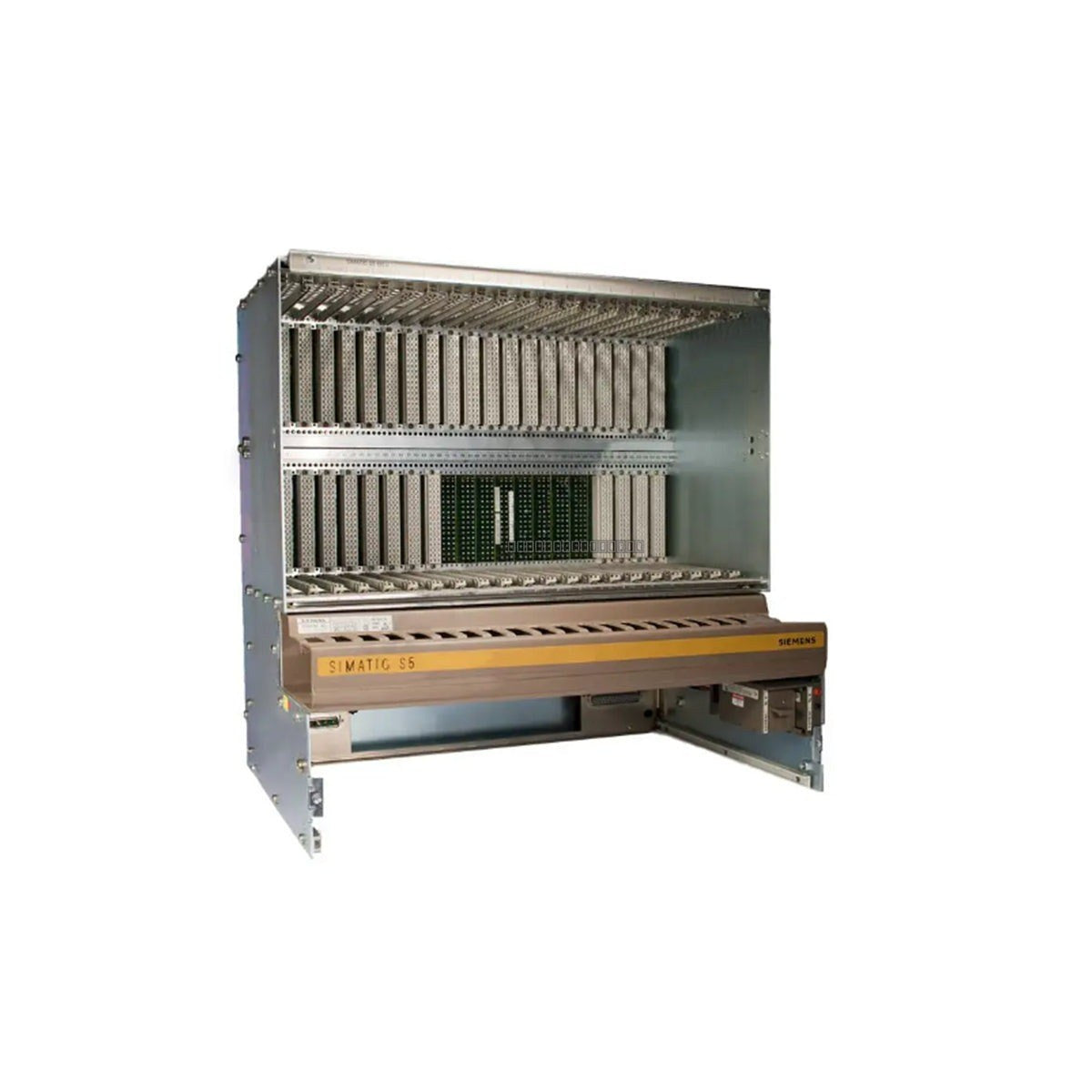

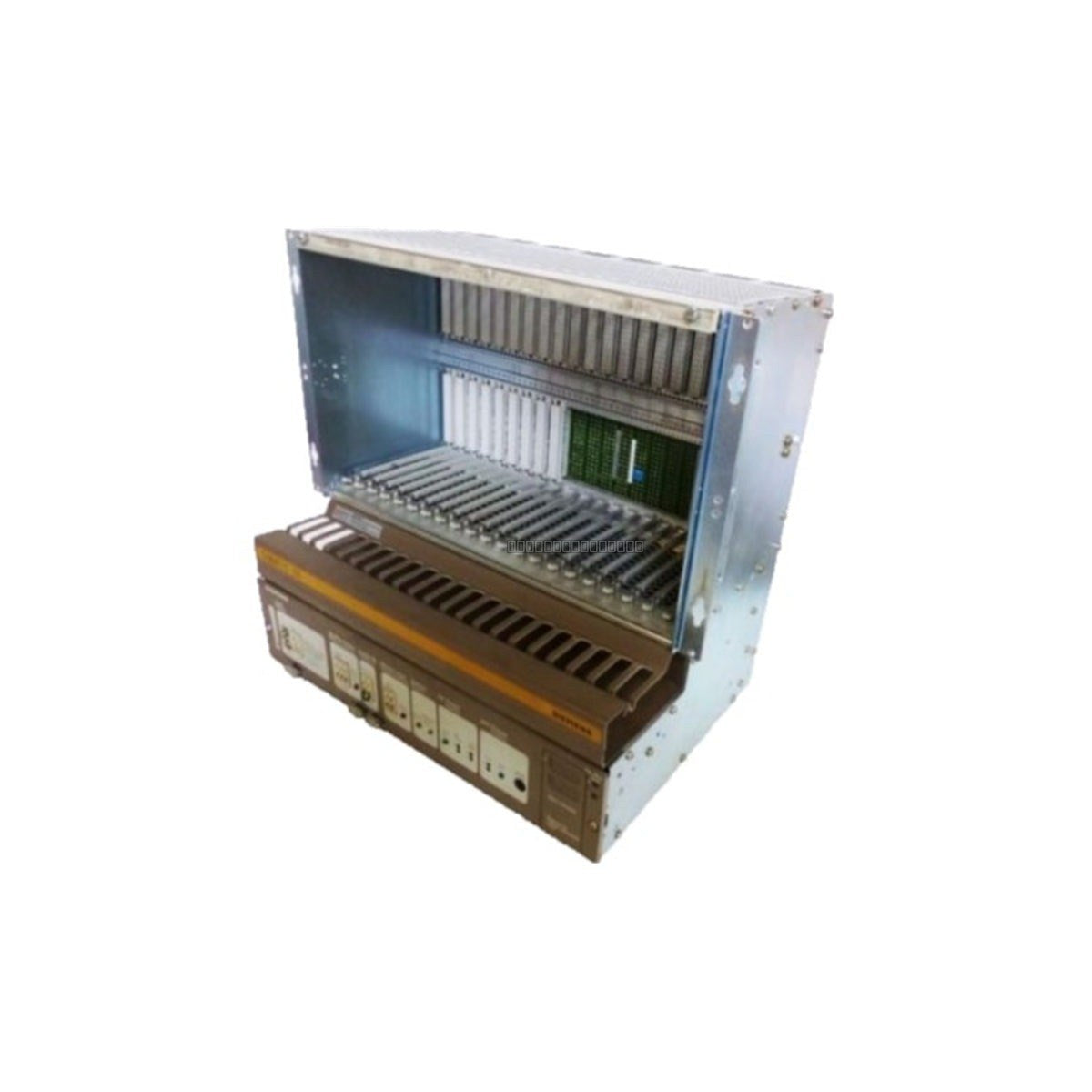

Siemens 6ES5135-3KA13 Simatic S5 Rack de controlador central

Descripción

El Siemens Simatic S5 6ES5135-3KA13 sirve como el bastidor principal para la plataforma de automatización modular Simatic S5-135U. Este chasis de grado industrial proporciona 21 ranuras de expansión diseñadas para albergar fuentes de alimentación, configuraciones multiprocesador, enlaces de interfaz y varios módulos de expansión de E/S. Diseñado para entornos industriales exigentes como plantas de procesamiento de minerales, grandes centrales eléctricas y refinerías petroquímicas, este chasis proporciona la base estructural y eléctrica necesaria para tareas de automatización complejas. Facilita la comunicación de bus de sistema de alta velocidad entre las ranuras, asegurando una sincronización precisa y una integridad de señal confiable en todo el bastidor.

Características

• Capacidad de 21 ranuras para una configuración flexible de CPU, fuentes de alimentación y módulos de E/S.
• Conjunto de plano posterior multipunto integrado para distribución de energía y datos de alta velocidad.
• Pistas de tarjeta aisladas para minimizar la diafonía y preservar la integridad de la señal.
• Rieles de guía robustos para una alineación precisa del módulo y un asiento seguro.
• Puntos de conexión a tierra de cobre de alta resistencia para una protección mejorada contra interferencias electromagnéticas (EMI).
• Admite arquitecturas de red multiprocesador para aplicaciones de control distribuido.

Aplicaciones

Este bastidor de controlador central está diseñado para su uso en sistemas de automatización Simatic S5-135U y S5-155U a gran escala. Es adecuado para arquitecturas de control centralizado que requieren E/S de alta densidad, coordinación multiprocesador y un funcionamiento confiable en entornos industriales hostiles.

Especificaciones Técnicas

Pautas de Instalación

• Asegúrese de que el bastidor esté montado en un gabinete limpio, seco y bien ventilado para mantener las temperaturas de funcionamiento dentro del rango especificado de 0 a 55 °C.
• Verifique que el chasis esté conectado de forma segura a la toma de tierra principal del sistema utilizando los puntos de conexión a tierra de alta resistencia proporcionados para evitar la inestabilidad de la señal relacionada con EMI.
• Apague siempre el sistema antes de insertar o quitar cualquier módulo para evitar arcos eléctricos o daños a los pines del plano posterior.
• Utilice los rieles de guía integrados para asegurar que los módulos estén asentados correctamente; no fuerce los módulos en las ranuras.
• Mantenga un espacio libre adecuado alrededor del bastidor para facilitar el flujo de aire y permitir el mantenimiento futuro o la expansión de módulos.

Preguntas Frecuentes

¿Este bastidor viene con una CPU instalada? No, el 6ES5135-3KA13 es solo el chasis. Requiere la instalación de una unidad central de procesamiento Simatic S5 compatible y un módulo de fuente de alimentación para funcionar.

¿Se puede usar este bastidor para configuraciones multiprocesador? Sí, el plano posterior está diseñado para admitir configuraciones multiprocesador, lo que permite la integración de tarjetas de coordinador secundarias y tareas de procesamiento distribuidas.
