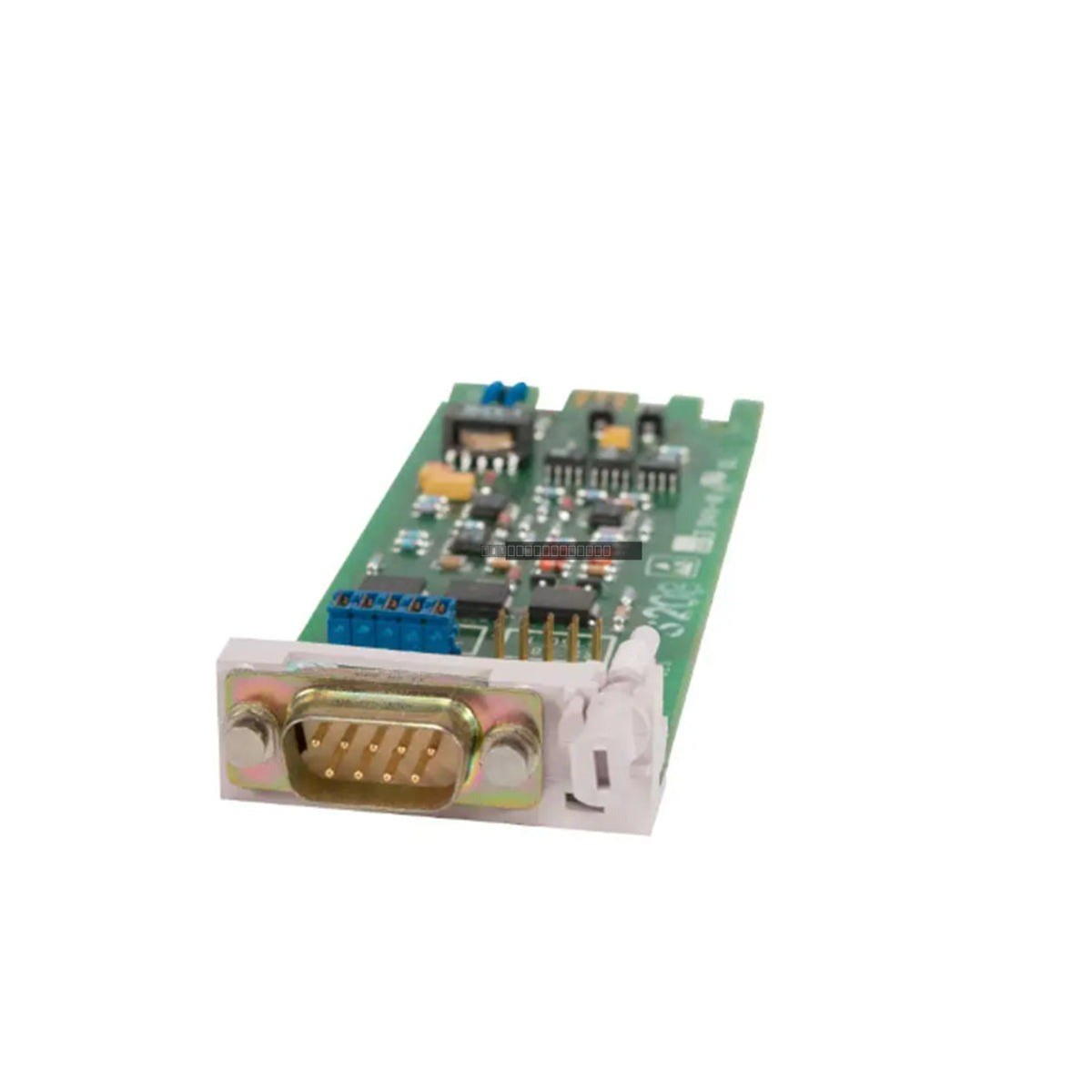

El Siemens 6DR2803-8C es un módulo de interfaz serial especializado diseñado para la serie de controladores SIPART. Este módulo sirve como un puente de comunicación crítico, proporcionando puertos RS232 y RS485 para facilitar el intercambio de datos entre controladores a nivel de campo y sistemas de supervisión como SCADA o interfaces HMI locales. Está diseñado para soportar la parametrización remota, el monitoreo de procesos en tiempo real y la telemetría, que son esenciales para mantener la eficiencia operativa y el mantenimiento predictivo en la automatización industrial.
Características
Conectividad serial de doble estándar compatible con los protocolos RS232 y RS485.
Aislamiento de señal robusto que soporta hasta 50 VCA/CC para proteger los circuitos internos de bucles de tierra y transitorios de voltaje.
Diseñado para una integración perfecta con el hardware del controlador Siemens SIPART.
Permite topologías de red versátiles, desde diagnósticos punto a punto hasta comunicación de bus multipunto.
Aplicaciones
El 6DR2803-8C se utiliza ampliamente en entornos de procesos regulados, incluyendo plantas de procesamiento químico, instalaciones de generación de energía e infraestructura de tratamiento de agua, donde se requiere una comunicación serial confiable para la gestión del controlador y el registro de datos.
Especificaciones Técnicas
Modelo
6DR2803-8C
Marca
Siemens
Serie
SIPART
Tipo de Módulo
Módulo de Interfaz Serial
Puertos de Comunicación
RS232, RS485
Voltaje Máximo
50 VCA/CC
Temperatura de Operación
0 a 60 grados C
Temperatura de Almacenamiento
-25 a 85 grados C
Guías de Instalación
Asegúrese de que la alimentación del controlador esté desconectada antes de instalar o quitar el módulo de interfaz.
Manipule el módulo utilizando prácticas seguras contra descargas electrostáticas (ESD) para evitar daños a los componentes electrónicos sensibles.
Asegúrese de que el módulo esté firmemente asentado en la ranura designada del controlador para mantener una conexión física y eléctrica adecuada.
Dirija los cables de comunicación lejos de líneas de alimentación de alto voltaje y fuentes de interferencia electromagnética (EMI) para garantizar la integridad de la señal.
Verifique que la configuración del protocolo de comunicación (RS232 vs RS485) coincida con los requisitos de la topología de red conectada.
Preguntas Frecuentes
¿Cuál es la función principal del módulo 6DR2803-8C?
Este módulo actúa como una interfaz de comunicación para los controladores SIPART, permitiéndoles comunicarse a través de protocolos seriales RS232 o RS485 para monitoreo y configuración remotos.
¿Se puede usar este módulo para comunicación punto a punto y de red?
Sí, el módulo admite RS232 para conexiones punto a punto (normalmente para diagnósticos locales) y RS485 para integración de red basada en bus multipunto.
