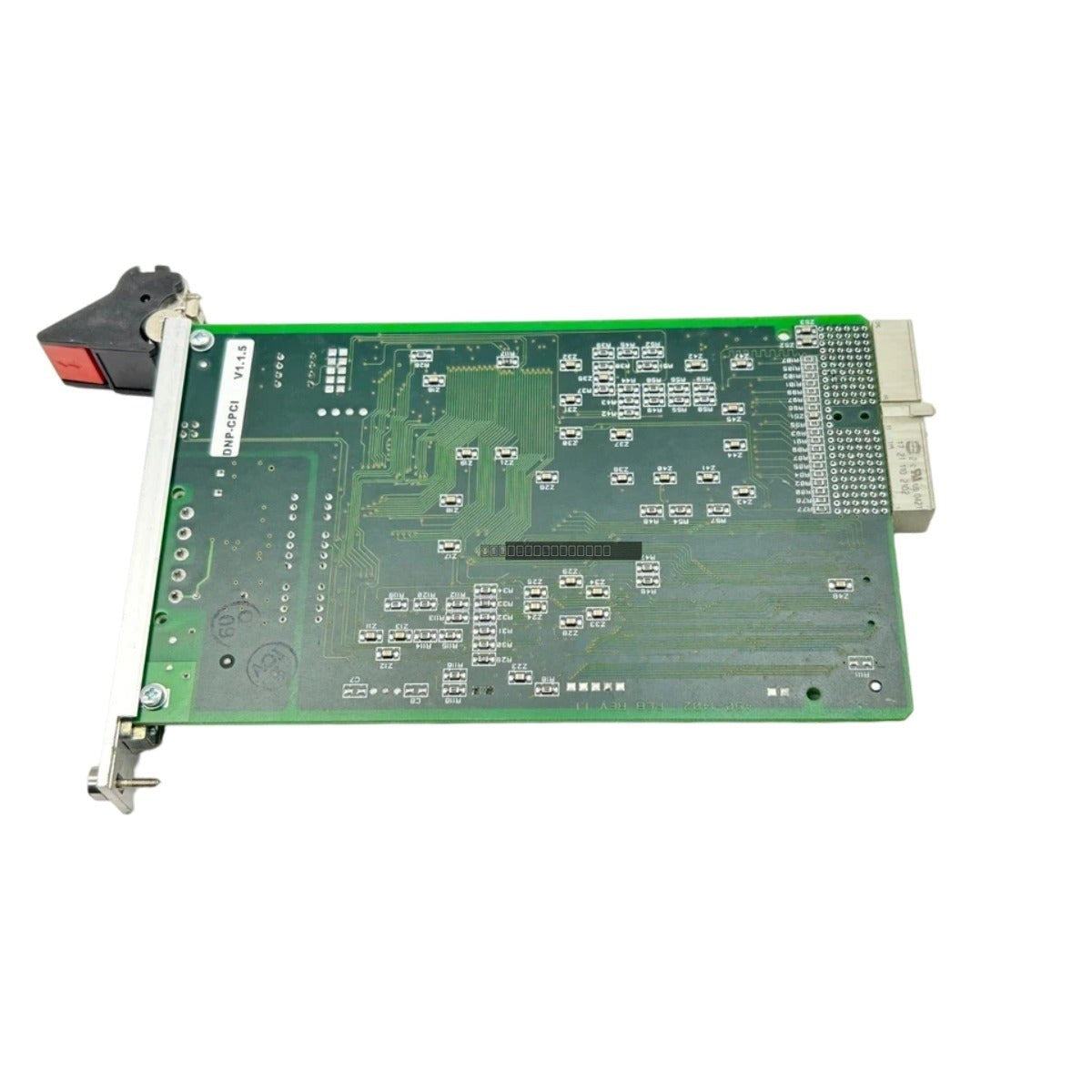

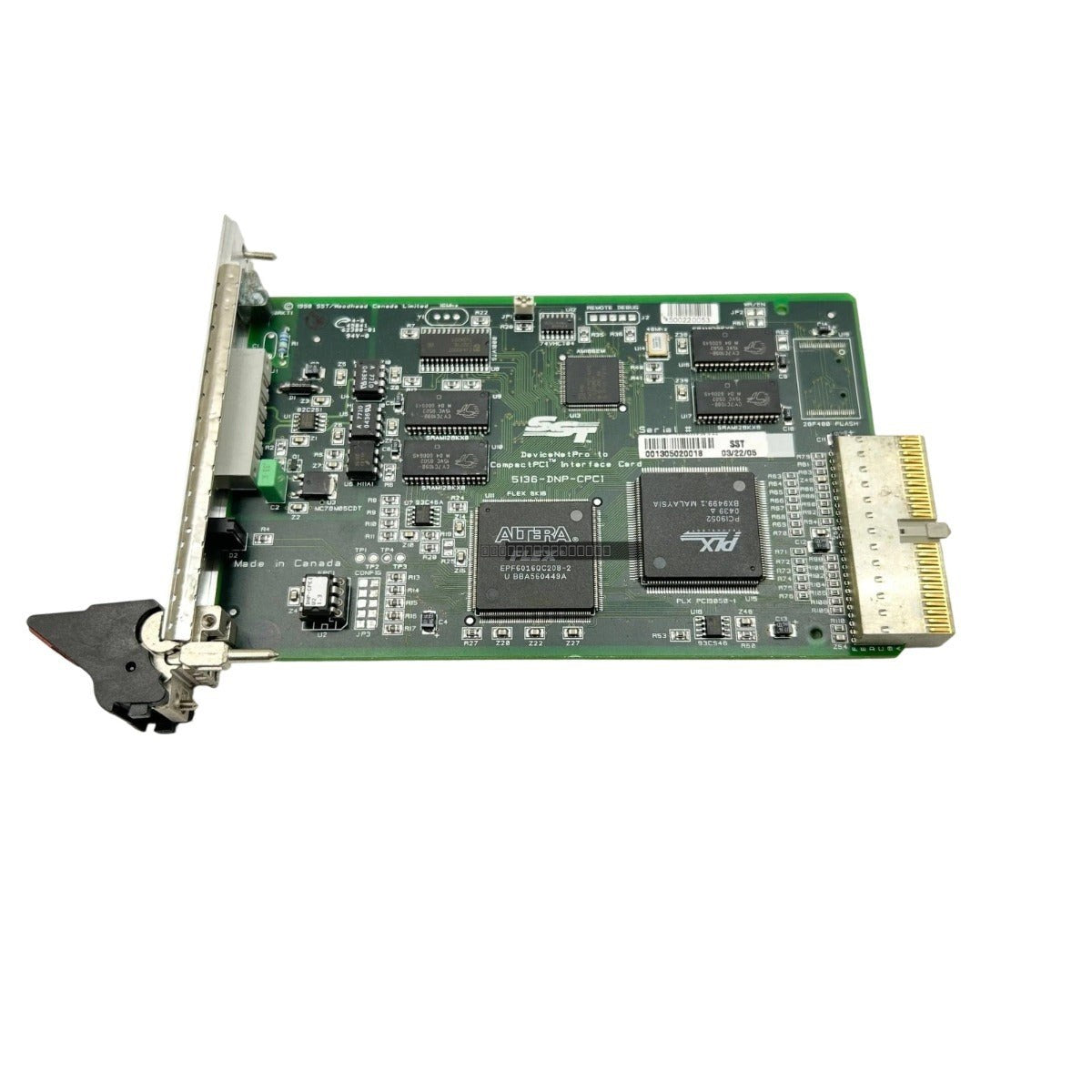

Tarjeta de interfaz DeviceNet Woodward 5136-DNP-CPCI SST

Descripción

La Woodward 5136-DNP-CPCI es una tarjeta de interfaz SST DeviceNet de alto rendimiento diseñada para arquitecturas de bus industrial CompactPCI (cPCI). Este módulo de comunicación facilita la integración perfecta entre los controladores anfitriones y las redes DeviceNet, permitiendo el intercambio de datos de E/S en tiempo real y mensajería explícita. Al descargar la compleja gestión de protocolos de la CPU del sistema principal, la 5136-DNP-CPCI garantiza un rendimiento de red superior, una latencia de comunicación reducida y una estabilidad del sistema mejorada en entornos de automatización de misión crítica.

Características

• Factor de forma CompactPCI (cPCI) para un ajuste mecánico seguro y conectividad de backplane de alta velocidad.
• Soporta configuraciones de Maestro y Esclavo DeviceNet como Cliente/Servidor de Grupo 2.
• El procesador integrado gestiona la pila DeviceNet, soportando conexiones Polled, Cyclic y Change-of-State (COS).
• Velocidades de transmisión de datos seleccionables en 125, 250 o 500 kbps.
• Aislamiento óptico integrado de 500 VDC para proteger los sistemas anfitriones de sobretensiones de voltaje de bus de campo y bucles de tierra.
• LEDs de estado integrados para diagnóstico en tiempo real de la energía del bus y la salud de la red.

Aplicaciones

Esta tarjeta de interfaz se utiliza principalmente en sistemas de control de turbinas, líneas de montaje de automóviles y plantas de procesamiento industrial pesadas donde se requiere una comunicación de bus de campo determinista y de alta velocidad para minimizar el tiempo de inactividad.

Especificaciones técnicas

Pautas de instalación

• Asegúrese de que el sistema anfitrión esté apagado antes de insertar o retirar el módulo 5136-DNP-CPCI de la placa posterior cPCI.
• Manipule la tarjeta por los bordes y utilice prácticas seguras contra descargas electrostáticas (ESD) para evitar daños a los componentes electrónicos sensibles.
• Asegúrese de que el módulo esté completamente encajado en la ranura cPCI y que los tornillos del panel frontal estén apretados para proporcionar una conexión a tierra adecuada y estabilidad mecánica.
• Encamine el cableado del bus de campo DeviceNet lejos de las líneas eléctricas de alta tensión y de las fuentes de interferencia electromagnética (EMI) para mantener la integridad de la señal.
• Verifique la alimentación del bus y la configuración de terminación de la red de acuerdo con los requisitos de la capa física de DeviceNet.

Preguntas frecuentes

¿Cuál es la función principal del 5136-DNP-CPCI?

El 5136-DNP-CPCI actúa como un puente de comunicación, permitiendo que un controlador anfitrión en un bus CompactPCI se comunique con dispositivos en una red DeviceNet manejando la pila de protocolos de forma independiente.

¿Esta tarjeta soporta los modos Maestro y Esclavo?

Sí, el módulo está diseñado para operar como un Cliente/Servidor de Grupo 2, soportando configuraciones tanto de Maestro como de Esclavo para una integración de red flexible.

¿Cuál es el propósito del aislamiento óptico?

El aislamiento óptico de 500 VCC proporciona una barrera de seguridad entre el bus de campo industrial DeviceNet y el sistema anfitrión, protegiendo al controlador de sobretensiones eléctricas o problemas de bucle de tierra originados en el campo.
