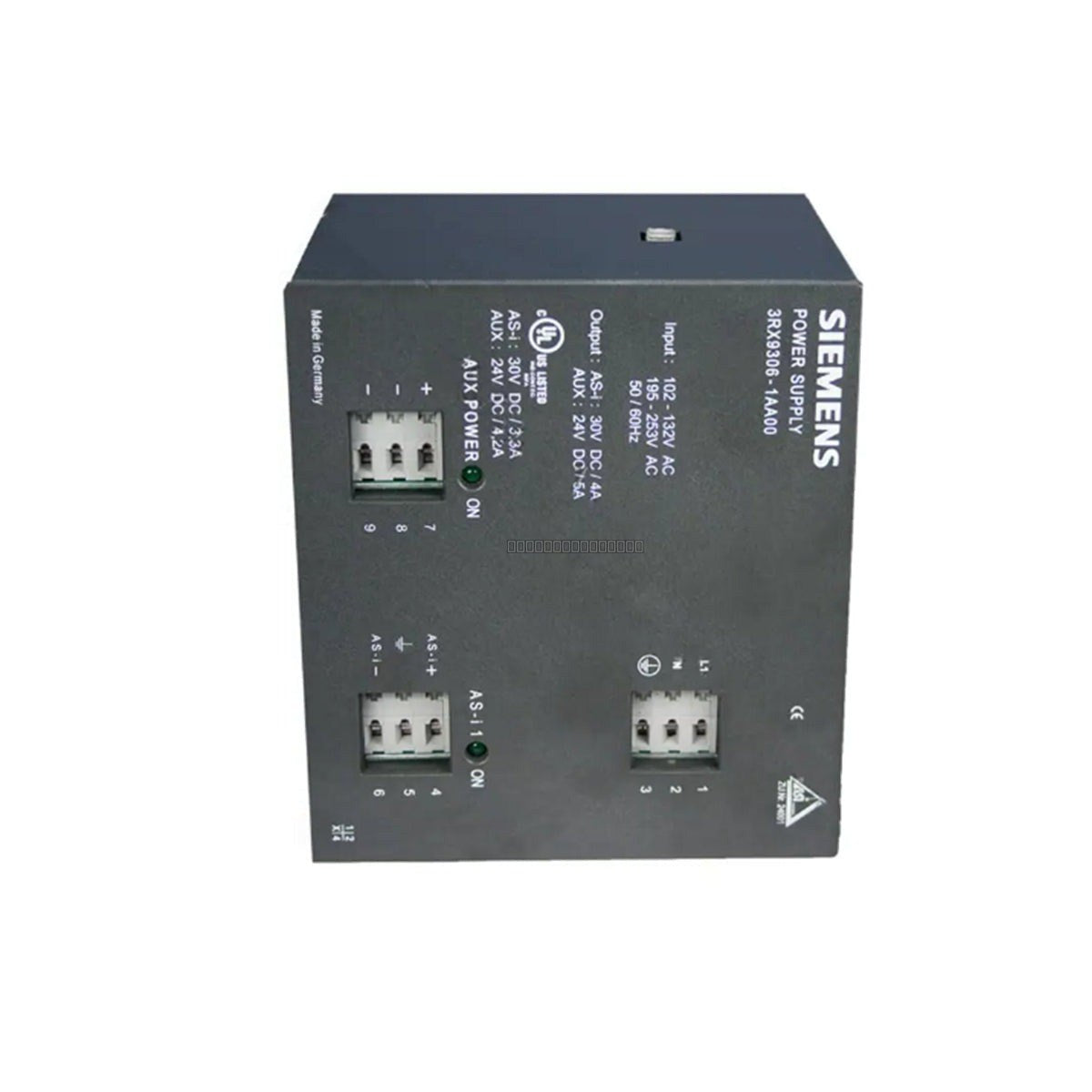

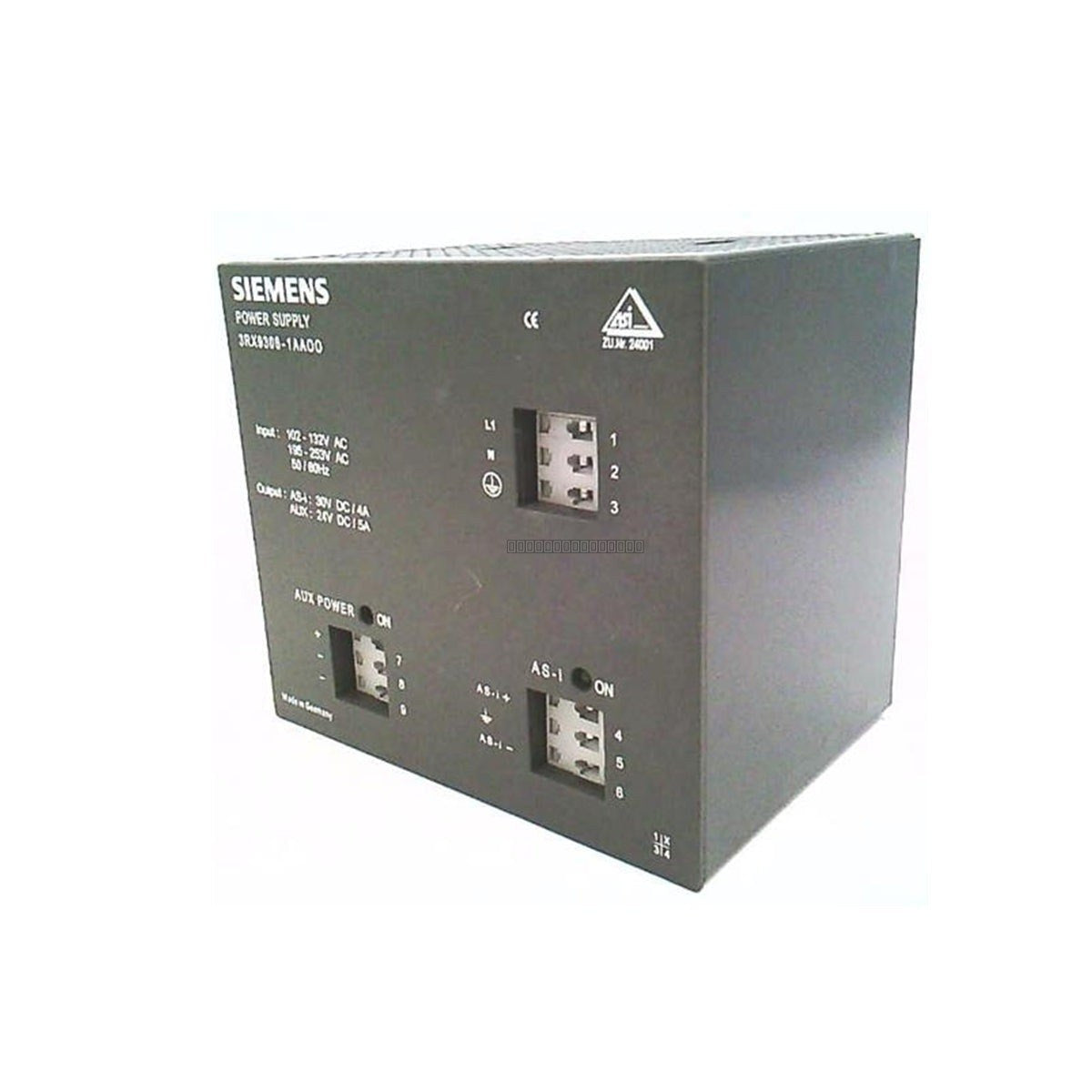

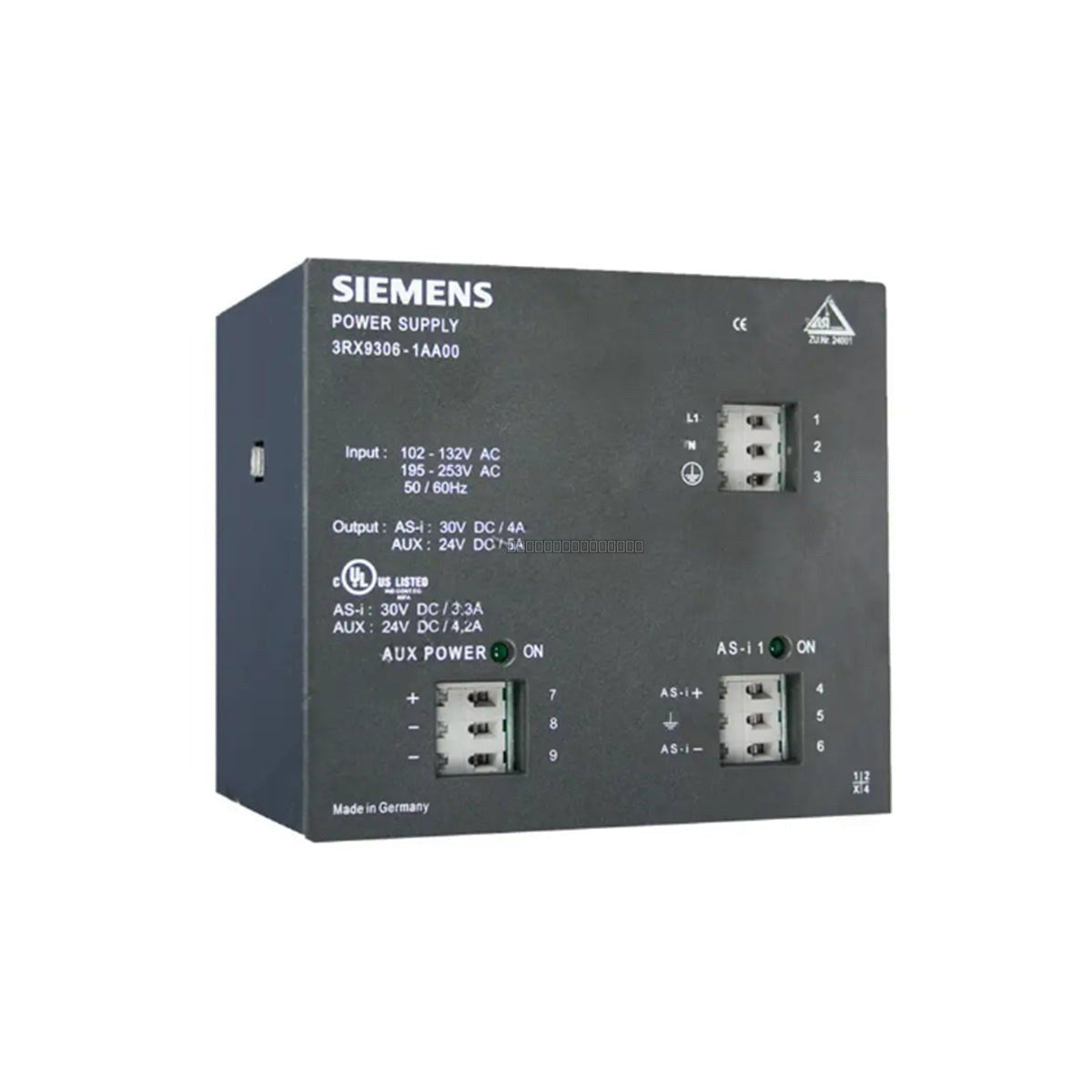

La Siemens 3RX9306-1AA00 es una unidad de fuente de alimentación dedicada diseñada específicamente para redes AS-Interface (AS-i). Este módulo proporciona la tensión de CC necesaria para operar sensores, actuadores y nodos de comunicación AS-i dentro de un entorno de automatización industrial. Está diseñada para garantizar una entrega de energía estable y confiable al bus AS-i, manteniendo la integridad de la señal y el tiempo de actividad del sistema.
Características
Diseñada para la integración en redes AS-Interface
Capacidad de doble tensión de entrada: 115/230 V CA
Configuración de salida: 30 V CC / 4 A para alimentación del bus AS-i
Salida auxiliar: 24 V CC / 5 A para soporte de dispositivos periféricos
Diseño industrial robusto para un rendimiento fiable en armarios de control
Aplicaciones
Esta fuente de alimentación se utiliza en sistemas de automatización industrial donde se emplea AS-Interface para la comunicación a nivel de campo. Se encuentra comúnmente en líneas de fabricación, sistemas de manipulación de materiales y aplicaciones de construcción de máquinas donde se conectan E/S descentralizadas, sensores y actuadores a través del bus AS-i.
Especificaciones Técnicas
Modelo de producto
3RX9306-1AA00
Fabricante
Siemens
Tensión de entrada
115/230 V CA
Salida AS-i
30 V CC / 4 A
Salida auxiliar
24 V CC / 5 A
Pautas de Instalación
Asegúrese de que la fuente de alimentación esté montada en posición vertical para permitir una refrigeración por convección adecuada.
Mantenga un espacio adecuado alrededor de la unidad para evitar el sobrecalentamiento.
Verifique que la tensión de entrada coincida con el rango seleccionado (115 V o 230 V) antes de aplicar energía.
Utilice calibres de cable adecuados para los requisitos de carga y asegúrese de que todas las conexiones de terminales estén apretadas al par especificado.
Siempre desconecte la fuente de alimentación principal antes de realizar cualquier cableado, mantenimiento o reemplazo de módulo.
Asegúrese de que la unidad esté correctamente conectada a tierra al chasis del armario para minimizar la interferencia electromagnética (EMI).
Preguntas Frecuentes
¿Esta fuente de alimentación es adecuada para circuitos de control estándar de 24 V?
La 3RX9306-1AA00 proporciona tanto una salida de 30 V específicamente para el bus AS-Interface como una salida auxiliar de 24 V. La salida de 24 V se puede utilizar para dispositivos de control secundarios, pero la salida de 30 V debe reservarse para los componentes de la red AS-i.
¿Cuál es la función principal de este módulo?
Su función principal es proporcionar la energía regulada de 30 V CC requerida para la comunicación AS-Interface y para alimentar los dispositivos de campo conectados, asegurando que la red funcione dentro de las tolerancias de tensión requeridas.
