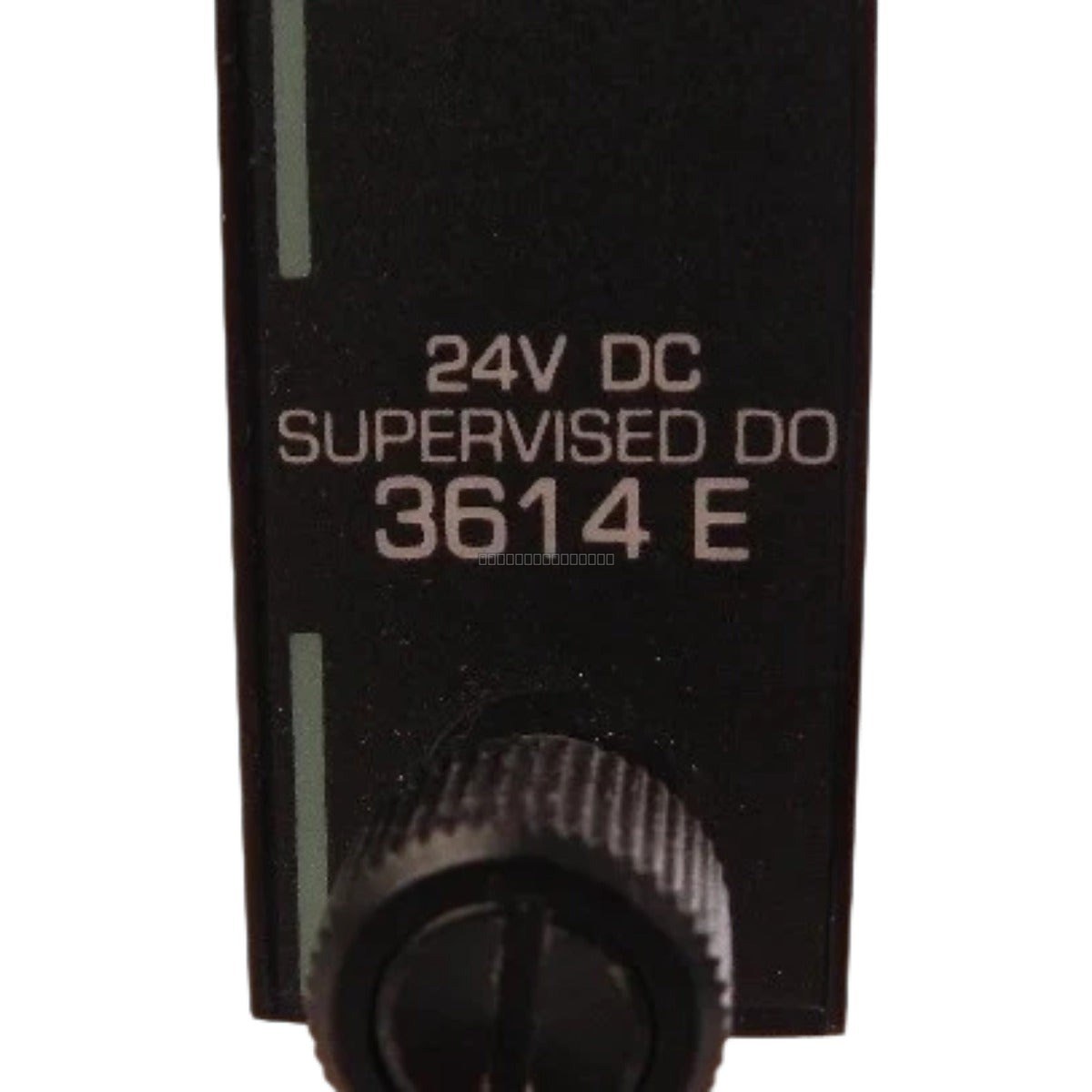

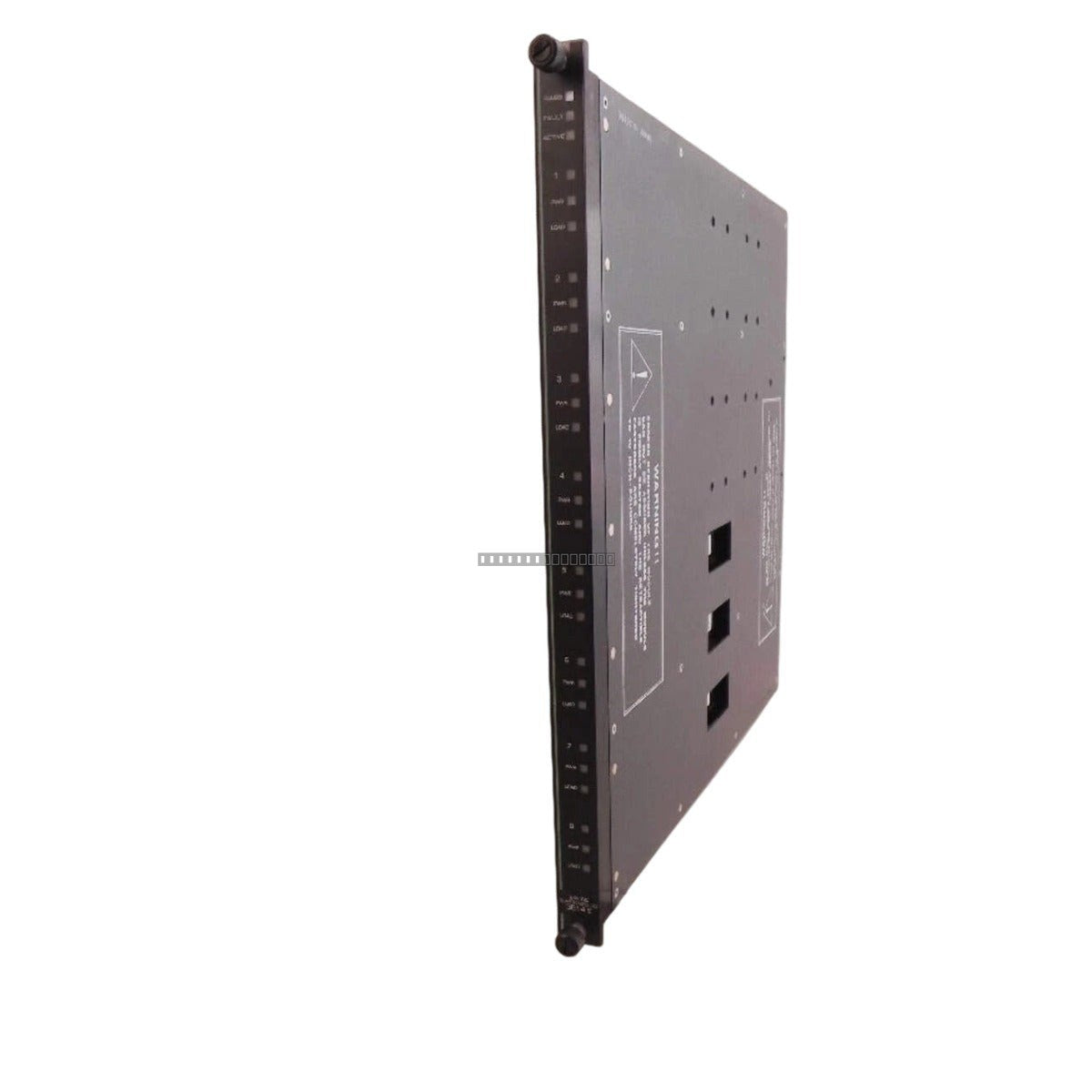

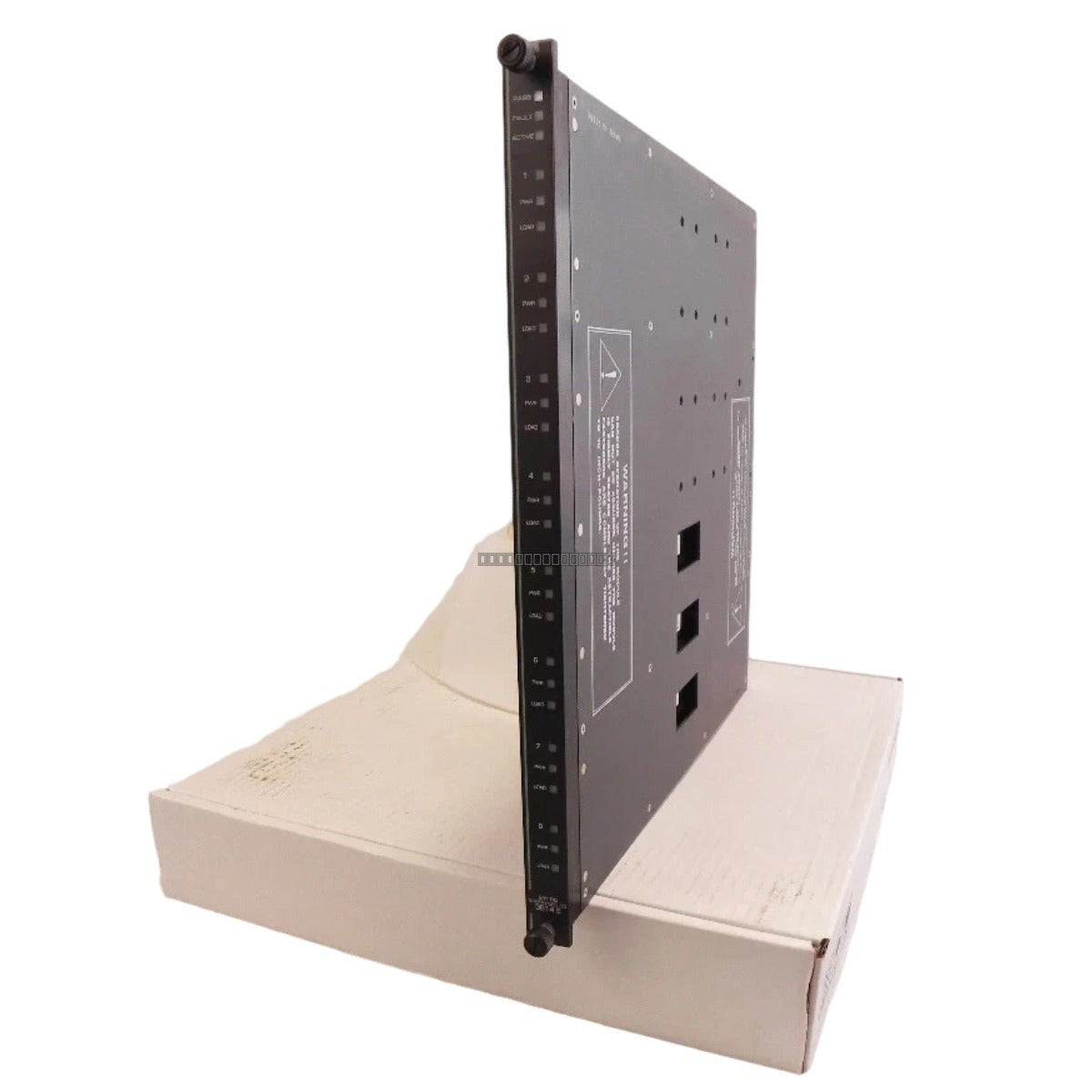

Módulo de salida digital supervisada Triconex 3614E

Descripción

El Triconex 3614E es un módulo de salida digital supervisada (SDO) de alta fiabilidad diseñado para su uso dentro del sistema de seguridad de redundancia modular triple (TMR) de Tricon. Este módulo es esencial para accionar elementos de control final críticos en entornos industriales exigentes, como refinerías de petróleo y gas, plantas de procesamiento químico e instalaciones de generación de energía. El 3614E monitorea continuamente la integridad del cableado de campo y la salud de la carga conectada, detectando circuitos abiertos o cortocircuitos incluso cuando la salida está apagada. Al proporcionar una cobertura de diagnóstico integral y tolerancia a fallos de hardware, el 3614E ayuda a prevenir disparos espurios y asegura que el lazo de seguridad permanezca operativo, minimizando el tiempo de inactividad del proceso.

Características

• Arquitectura TMR (Triple Modular Redundancy) para alta tolerancia a fallos y fiabilidad.
• 16 canales de salida supervisados para una monitorización exhaustiva de los dispositivos de campo.
• Monitorización continua del estado del cableado de campo, incluida la detección de circuitos abiertos y cortocircuitos.
• Inyección de pulso de corriente de bajo nivel para verificación no intrusiva de la continuidad del circuito.
• Protección integrada contra sobrecorriente y sobrecarga térmica.
• Informes de diagnóstico en tiempo real a los procesadores principales (MP) para una identificación inmediata de fallos.

Aplicaciones

El 3614E está diseñado para aplicaciones críticas de seguridad donde se requiere alta disponibilidad y retroalimentación de diagnóstico, incluyendo:

• Sistemas de parada de emergencia (ESD).
• Sistemas de detección de incendios y gases (F&G).
• Sistemas de gestión de quemadores (BMS).
• Lazos de control de proceso críticos que requieren supervisión de salida con clasificación SIL.

Especificaciones Técnicas

Guía de Instalación

• Asegúrese de que el sistema Tricon esté apagado antes de insertar o extraer el módulo 3614E del chasis.
• Manipule el módulo utilizando las precauciones adecuadas contra descargas electrostáticas (ESD) para evitar daños a los circuitos internos.
• Verifique que el cableado de campo esté correctamente terminado a los bloques de terminales correspondientes para garantizar una supervisión y una retroalimentación de diagnóstico precisas.
• Asegure una ventilación adecuada dentro del gabinete para mantener la temperatura de funcionamiento entre 0 y 60 grados C.
• Dirija los cables de señal de campo lejos de las líneas eléctricas de alto voltaje y las fuentes de interferencia electromagnética (EMI) para mantener la integridad de la señal.

Preguntas Frecuentes

¿Qué significa la designación "Supervisado" para el 3614E?

La designación de supervisado indica que el módulo realiza diagnósticos activos en el circuito de campo. Puede detectar fallos como circuitos abiertos o cortocircuitos en el cableado al elemento de control final, incluso cuando la salida está apagada, asegurando que el sistema siempre esté al tanto de la salud del lazo de seguridad.

¿Es el 3614E compatible con todos los sistemas Tricon?

El 3614E está diseñado para el sistema de seguridad Tricon TMR. Consulte la documentación de su sistema Tricon específico o la matriz de compatibilidad de revisión de hardware para asegurarse de que la versión del módulo coincida con la configuración de su procesador y chasis existentes.
