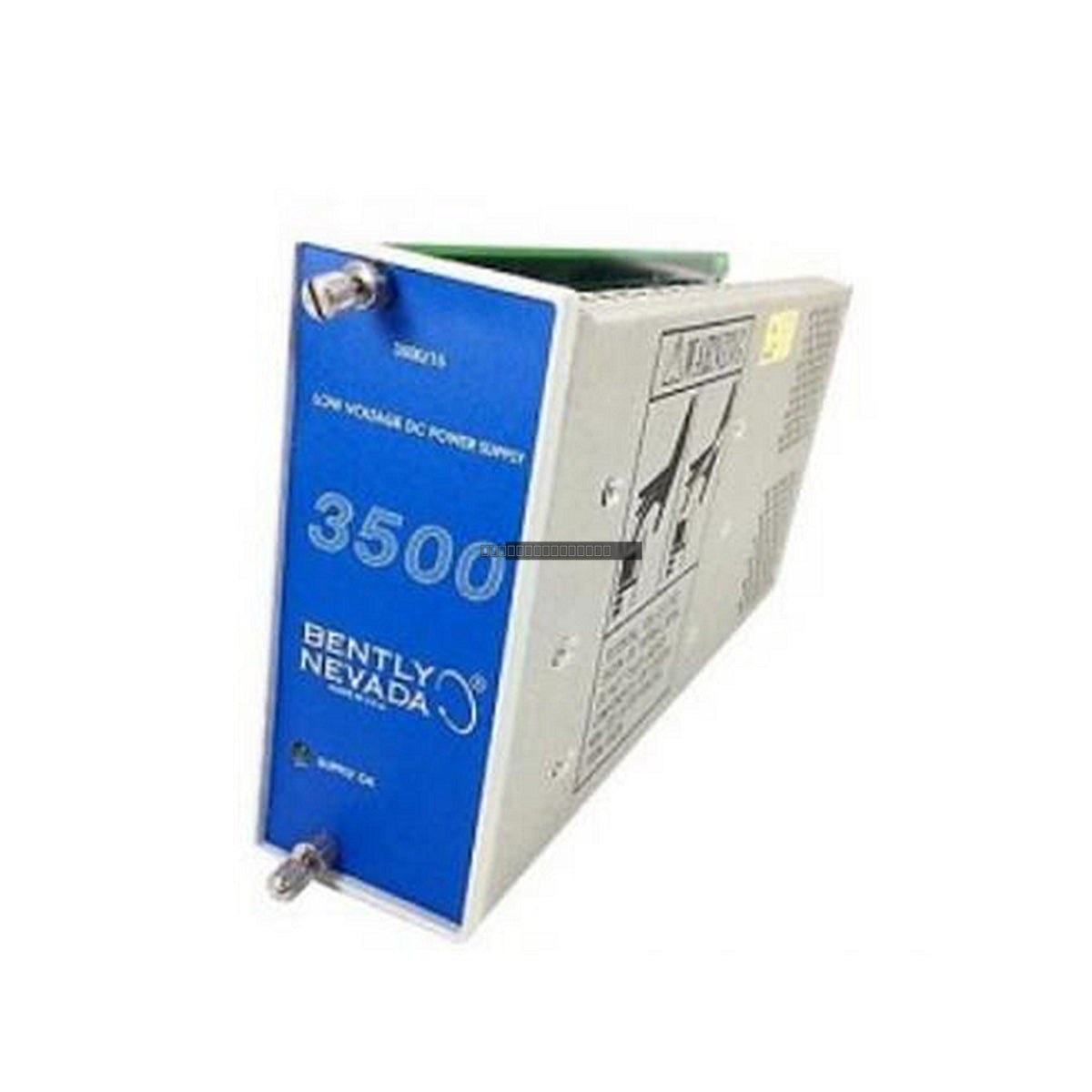

Bently Nevada 3500/15 114M5330-01 Fuente de alimentación de CC de baja tensión

El Bently Nevada 3500/15 114M5330-01 es un módulo de fuente de alimentación de CC de baja tensión diseñado para el Sistema de Protección de Maquinaria de la Serie 3500. Este módulo convierte una tensión de entrada de 20 V a 30 V CC en las tensiones de CC reguladas requeridas por otros módulos dentro del rack 3500.

Características

• Diseño de módulo de media altura que ocupa dos ranuras dedicadas en el lado izquierdo del rack 3500.
• Admite configuraciones redundantes: se pueden instalar dos fuentes de alimentación en un solo rack, actuando la ranura inferior como principal y la superior como respaldo.
• Capacidad de conexión en caliente: los módulos se pueden extraer o insertar sin interrumpir el funcionamiento del rack, siempre que haya una segunda fuente activa.
• Requiere un Módulo de Entrada de Alimentación (PIM) 114M5335-01 instalado directamente detrás de la fuente para la interfaz de alimentación física y la fusión.
• Amplio rango de temperatura de funcionamiento adecuado para entornos industriales.

Aplicaciones

• Protección crítica de maquinaria para turbinas, compresores y generadores.
• Monitorización de condiciones y mantenimiento predictivo en la industria del petróleo y el gas.
• Monitorización de alta fiabilidad en plantas de procesamiento petroquímico y químico.
• Fuente de alimentación ininterrumpida para equipos de monitorización de servicios públicos en la generación de energía.

Especificaciones Técnicas

Directrices de Instalación

• Asegúrese de que el rack 3500 esté apagado o de que una fuente redundante esté activa antes de la instalación o extracción.
• El módulo debe instalarse en las ranuras de fuente de alimentación designadas en el lado izquierdo del rack 3500.
• Siempre combine este módulo con el Módulo de Entrada de Alimentación (PIM) 114M5335-01 correspondiente ubicado en la parte posterior del rack.
• Mantenga un flujo de aire adecuado alrededor del rack para asegurar que las temperaturas de funcionamiento se mantengan dentro de los límites especificados.
• Manipule con las precauciones ESD estándar para evitar daños a los componentes internos sensibles.

Preguntas Frecuentes

¿Cuál es la función del 114M5330-01?

Es un módulo de fuente de alimentación de CC de baja tensión que convierte la alimentación de entrada en las tensiones de CC reguladas requeridas por todos los demás módulos instalados en el rack 3500.

¿Se puede conectar en caliente la fuente de alimentación 3500/15?

Sí, el módulo admite la conexión en caliente. La extracción o inserción de la fuente de alimentación no interrumpe el funcionamiento del rack siempre que haya una segunda fuente de alimentación redundante instalada.

¿Cuál es el rango de tensión de entrada para este módulo?

El 114M5330-01 está diseñado para un rango de entrada de 20 a 30 Vcc.
