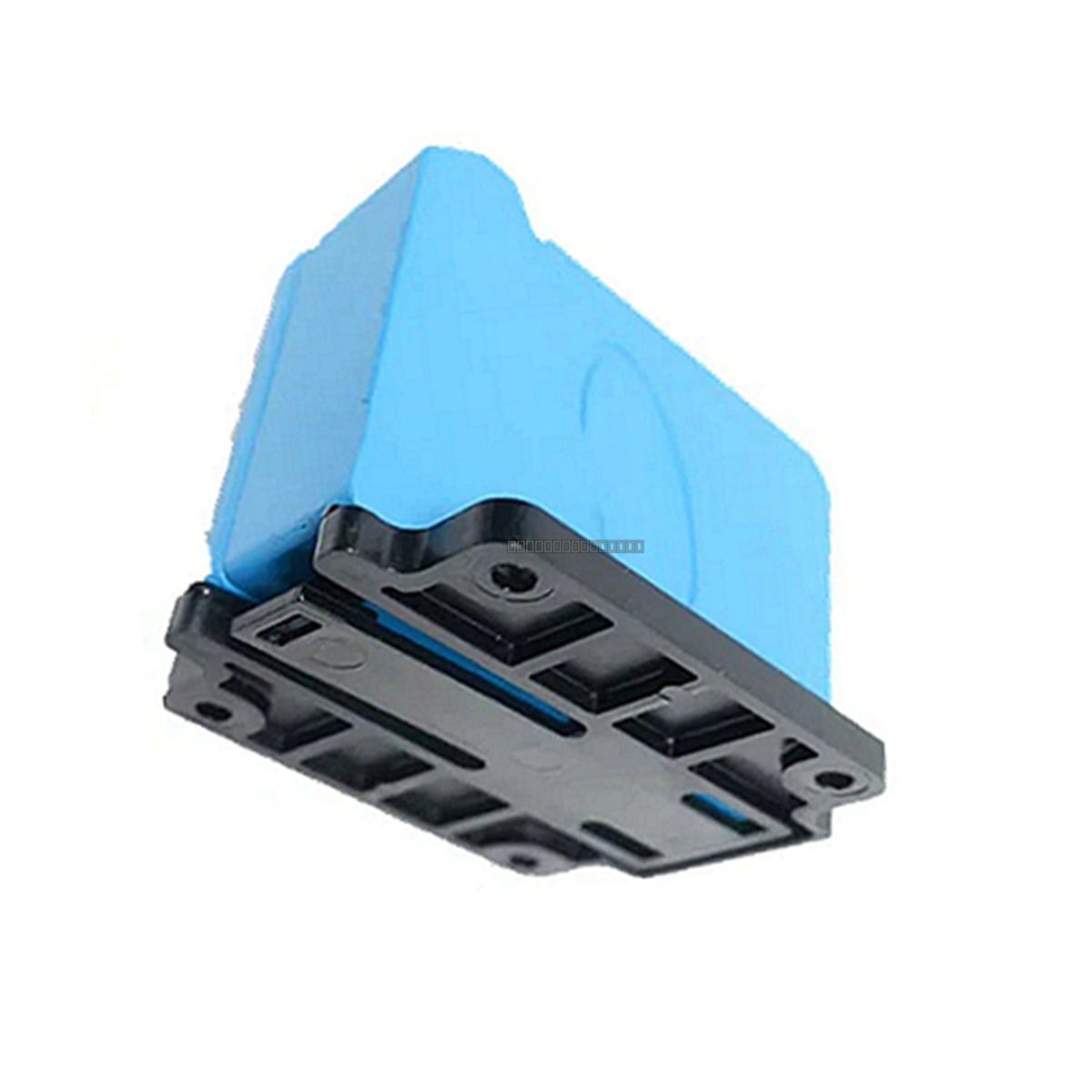

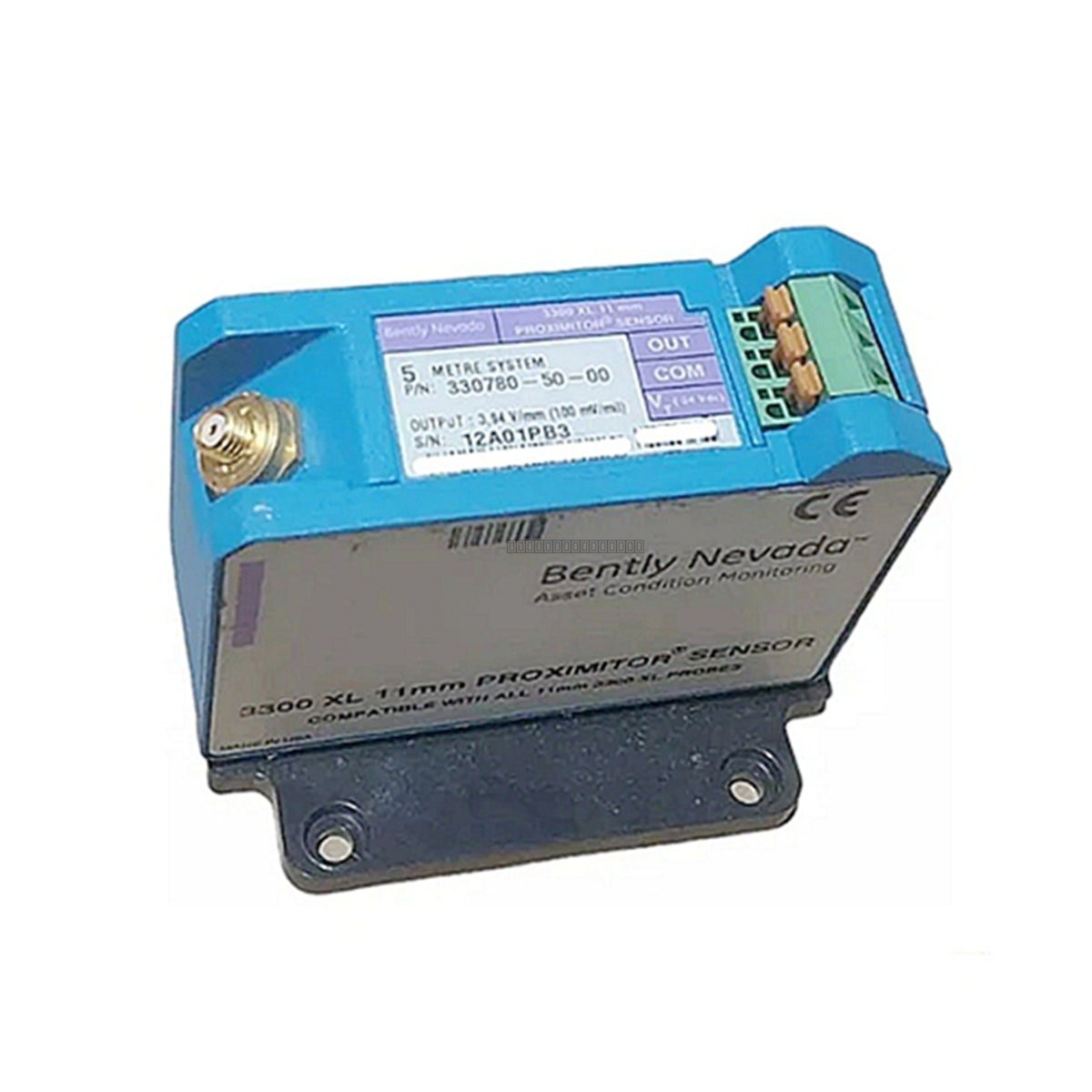

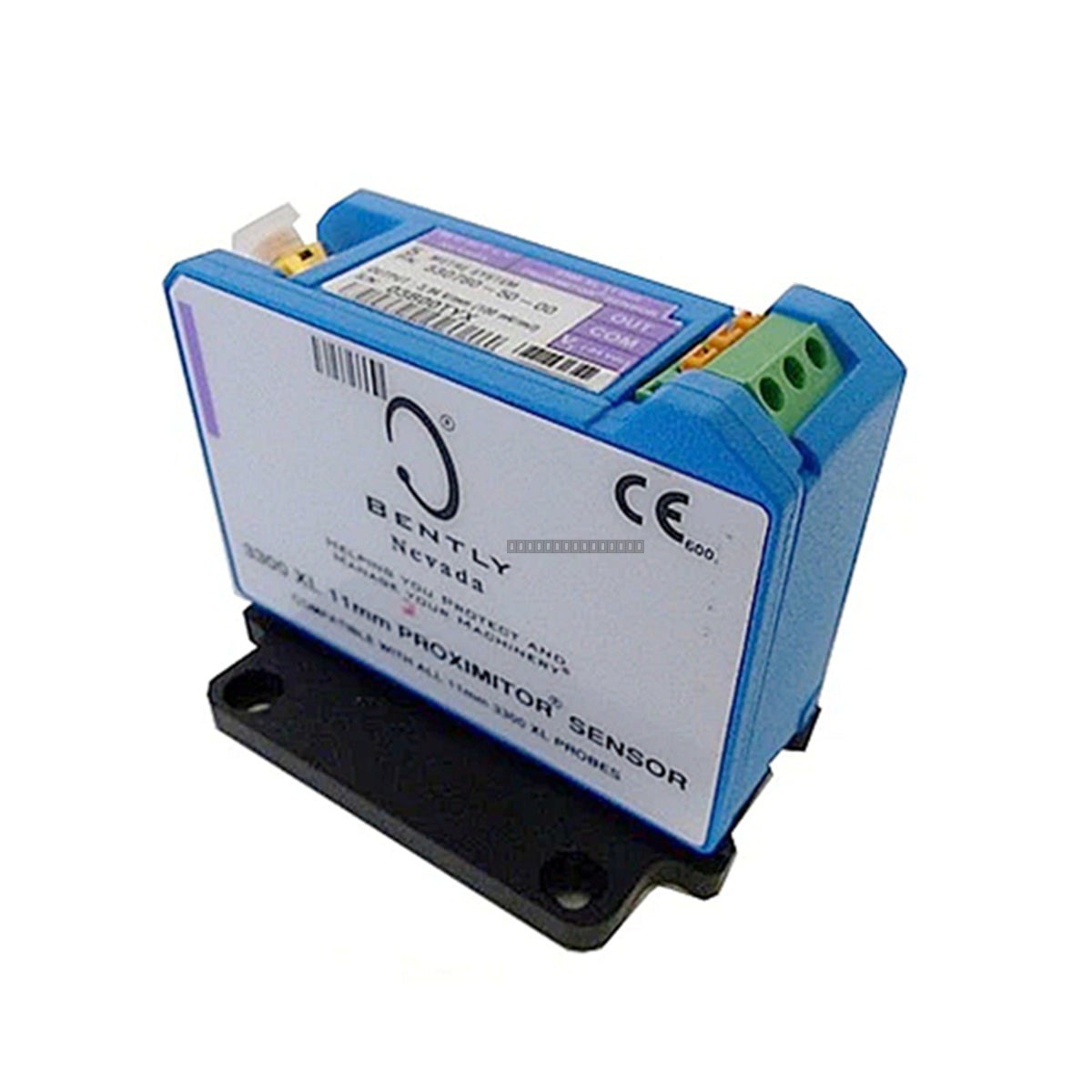

Bently Nevada 330180-X1-05 MOD:145004-102 Sensor de Proximidad 3300 XL

Descripción

El Bently Nevada 330180-X1-05 (MOD:145004-102) es un sensor Proximitor 3300 XL diseñado para su uso en sistemas de transductores de proximidad industriales. Sirve como interfaz principal de acondicionamiento de señal, convirtiendo las señales de corrientes de Foucault de alta frecuencia generadas en la punta de la sonda en una salida de voltaje calibrada. Esta salida es directamente proporcional a la distancia entre la punta de la sonda y el objetivo conductor monitorizado, lo que permite una medición precisa de los valores estáticos (posición) y dinámicos (vibración) en maquinaria rotatoria.

Características

• Compatible con sondas de proximidad 3300 XL de 8 mm y 5 mm y cables de extensión.
• Proporciona un rango lineal de 2 mm (80 mils) con un factor de escala de 200 mV/mil.
• Cuenta con un diseño de carcasa compacta adecuada tanto para montaje DIN-rail de alta densidad como para configuraciones heredadas de montaje en panel de 4 orificios.
• La inmunidad mejorada a RFI/EMI permite la instalación en carcasas no metálicas sin blindaje adicional.
• Los componentes totalmente intercambiables eliminan la necesidad de emparejar componentes individuales o de calibración en banco.
• Calibrado de fábrica para objetivos de acero AISI 4140.

Aplicaciones

• Monitoreo de vibraciones y posición para máquinas con cojinetes de película fluida.
• Mediciones de referencia Keyphasor y velocidad.
• Monitoreo de la expansión diferencial rotor-carcasa de turbinas de vapor y gas.
• Detección de bamboleo y empuje del eje de turbinas hidroeléctricas.
• Monitoreo de la expansión térmica del eje y la caja de cambios del sistema de propulsión marina.
• Medición del espacio entre rodillos y el empuje en laminadoras de acero.

Especificaciones técnicas

Pautas de instalación

• Asegúrese de que el área objetivo de la sonda sea plana con un diámetro mínimo de 102 mm (4.0 pulgadas) para evitar la distorsión del campo electromagnético.
• El sistema está calibrado para acero AISI 4140; el uso de otros materiales resultará en errores de medición.
• Para aplicaciones de expansión diferencial, verifique los requisitos de crecimiento térmico; use sondas redundantes para crecimientos menores de 27.9 mm y arreglos complementarios para 28 mm a 56 mm.
• Apague siempre el sistema antes de insertar o retirar el sensor Proximitor del rack o de los bloques de terminales.
• Mantenga prácticas de puesta a tierra adecuadas para garantizar la integridad de la señal y proteger contra EMI.
• Manipule con cuidado para evitar daños a los conectores; asegúrese de que los cables estén alejados de las líneas de alto voltaje.

Preguntas frecuentes

¿Qué es el 330180-X1-05?

El Bently Nevada 330180-X1-05 es un sensor Proximitor 3300 XL utilizado en sistemas industriales de monitoreo de vibración y posición del eje para detectar el movimiento relativo entre una sonda y el eje de una máquina.

¿Puedo usar diferentes sondas indistintamente?

Sí, el sistema 3300 XL está diseñado para una intercambiabilidad completa de componentes, lo que significa que las sondas, los cables de extensión y los sensores Proximitor pueden reemplazarse sin necesidad de calibración individual en banco.

¿Cuál es la función principal de este sensor?

Utiliza tecnología de corrientes de Foucault para medir el desplazamiento, lo que ayuda a proteger activos críticos como turbinas, compresores y bombas de fallas mecánicas debido a vibraciones excesivas o cambios de posición.

¿Qué sondas son compatibles con este sensor?

Este sensor es totalmente compatible con las sondas de proximidad 3300 y 3300 XL de 5 mm y 8 mm.
