330101-00-59-15-02-05 |Bently Nevada | Sensores de proximidad 3300 XL de 8 mm

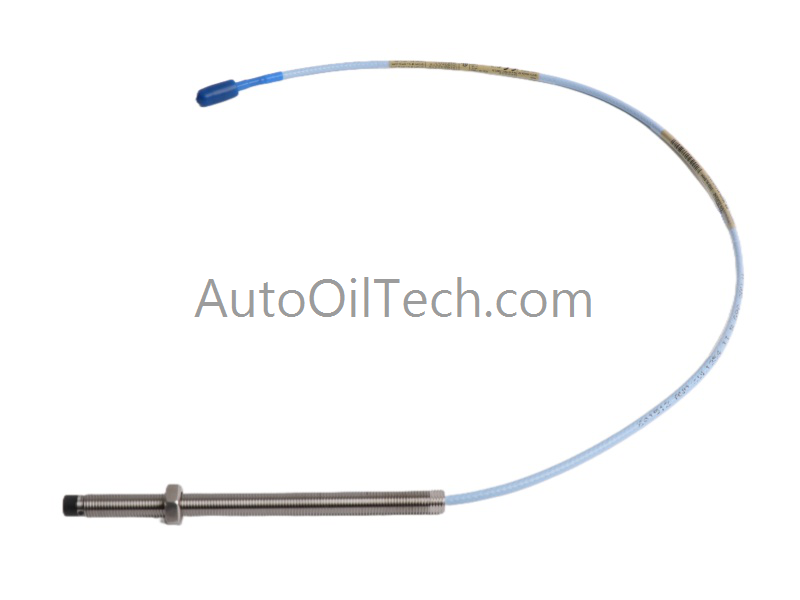

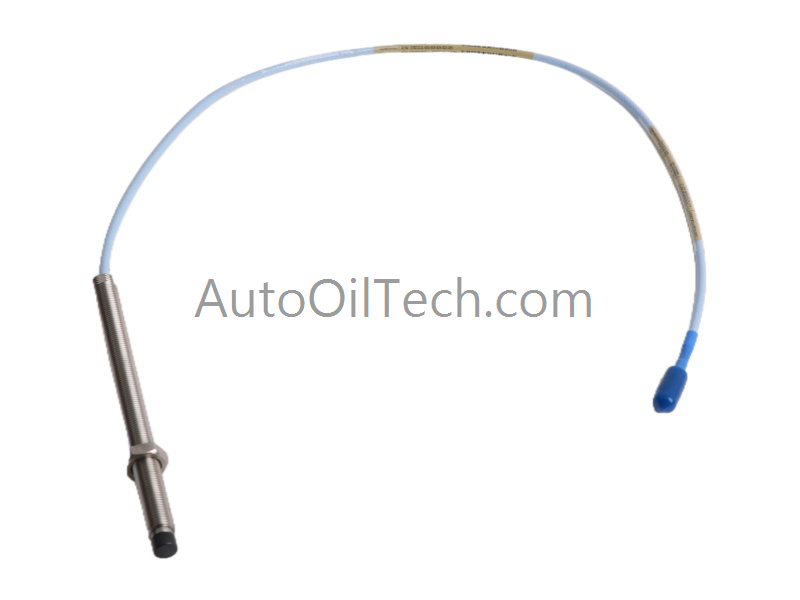

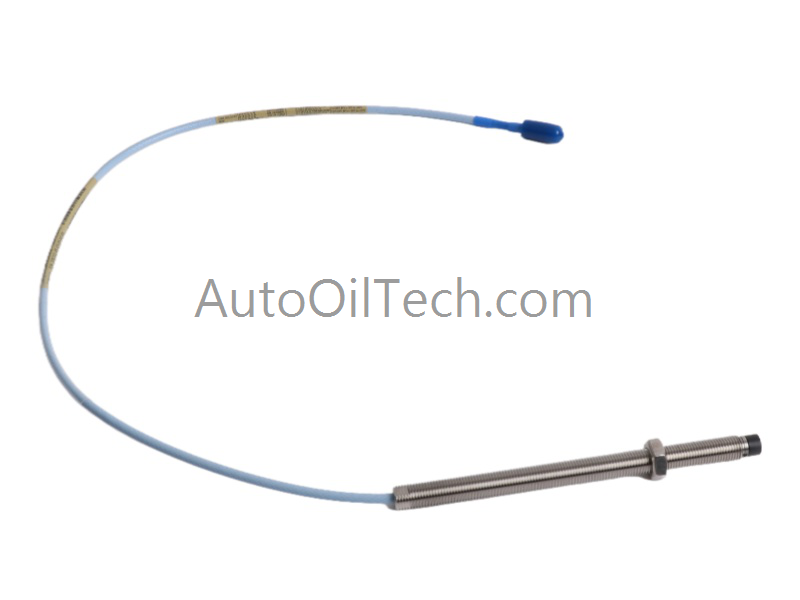

Sonda de proximidad Bently Nevada 330101-00-59-15-02-05 3300 XL de 8 mm

La Bently Nevada 330101-00-59-15-02-05 es una sonda de proximidad de corrientes de Foucault diseñada para mediciones tanto estáticas como dinámicas en maquinaria con cojinetes de película fluida. Forma parte de la serie 3300 XL, ampliamente utilizada en sistemas de monitoreo de turbomaquinaria.

Desglose de sufijos y matriz de modelos

• 330101: Sonda 3300 XL de 8 mm, sin armadura, rosca 3/8-24 UNF
• 00: Opción de longitud sin rosca (0.0 pulgadas)
• 59: Opción de longitud total de la caja (5.9 pulgadas)
• 15: Opción de longitud total del cable (1.5 metros / 4.9 pies)
• 02: Conector coaxial miniatura ClickLoc con cable estándar
• 05: Múltiples certificaciones para ubicaciones peligrosas (CSA, ATEX, IECEx)

Especificaciones técnicas

Contexto de la aplicación

• Monitoreo de vibraciones radiales para turbinas, compresores y bombas.
• Medición de la posición axial (empuje) en sistemas de cojinetes de película fluida.
• Mediciones de Keyphasor / velocidad para la dinámica del rotor y el diagnóstico de maquinaria.

Preguntas frecuentes

P: ¿Es esta sonda adecuada para entornos peligrosos? R: Sí. La opción 05 proporciona certificaciones CSA, ATEX e IECEx para el cumplimiento de áreas peligrosas.

P: ¿Cuál es el factor de escala nominal? R: Aproximadamente 7.87 V/mm (200 mV/mil), lo que garantiza una medición de desplazamiento lineal.

P: ¿Se puede utilizar la sonda para mediciones estáticas y dinámicas? R: Sí. Mide simultáneamente la posición estática del eje y la vibración dinámica.

Pautas de instalación en campo

• Instale la punta de la sonda perpendicular a la superficie del eje para una medición precisa del desplazamiento.
• Mantenga la integridad del blindaje del cable coaxial; conecte a tierra solo en el extremo del Proximitor.
• Evite enrutar los cables de la sonda cerca de conductores de alto voltaje para reducir la EMI.
• Confirme el voltaje de espacio (nominal de -9 VDC a -11 VDC) durante la puesta en marcha para una calibración adecuada.
• Inspeccione la caja de la sonda y el conector para verificar la integridad mecánica antes de la instalación.
