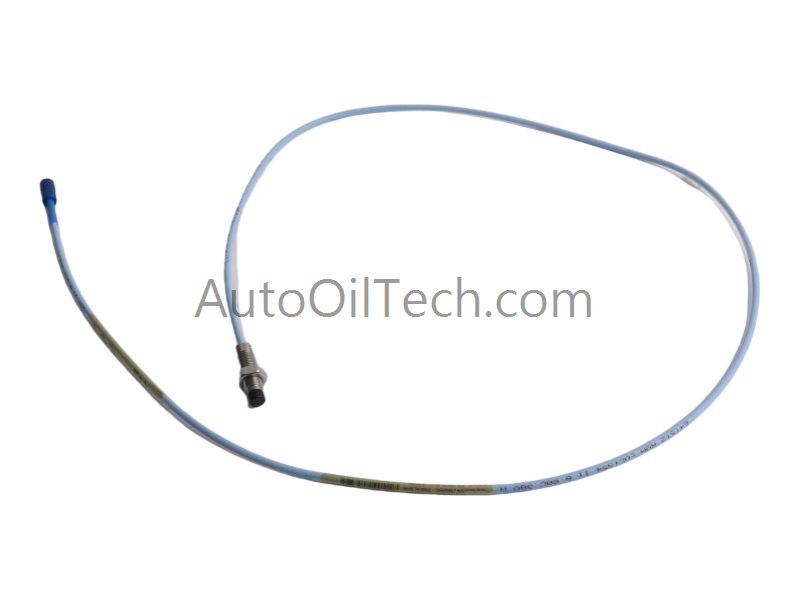

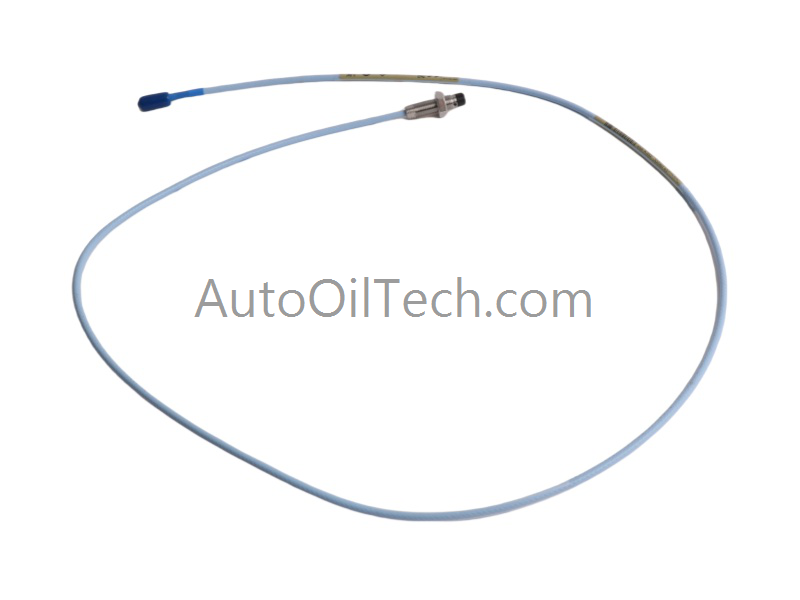

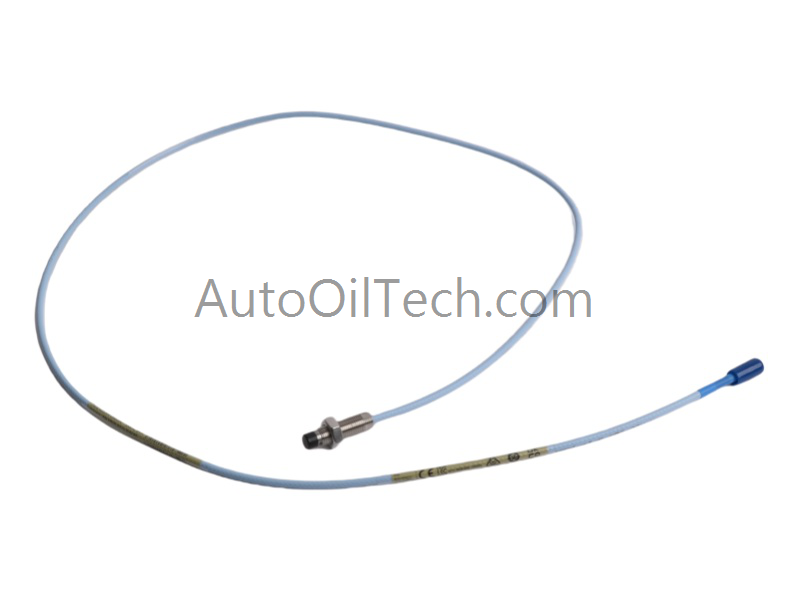

Sonda de proximidad Bently Nevada 330101-00-33-15-02-05 3300 XL de 8 mm
La Bently Nevada 330101-00-33-15-02-05 forma parte de la familia de sondas de proximidad 3300 XL de 8 mm, diseñada para una monitorización de vibraciones y posición de alta fiabilidad en maquinaria con cojinetes de película fluida.
Desglose de sufijos y matriz de modelos
330101: Sonda 3300 XL de 8 mm, sin armar, rosca 3/8‑24 UNF
00: Opción de longitud sin rosca (0.0 pulg)
33: Opción de longitud total de la caja (3.3 pulg)
15: Opción de longitud del cable (1.5 m / 4.9 pies)
02: Conector coaxial en miniatura ClickLoc con armadura de acero inoxidable
05: Aprobaciones de agencia (CSA, ATEX, IECEx)
Especificaciones técnicas
Parámetro
Especificación
Modelo
330101-00-33-15-02-05
Marca
Bently Nevada
Tipo de sensor
Sonda transductora de proximidad de corrientes de Foucault
Diámetro de la punta
8 mm (0.31 pulg)
Tamaño de rosca
3/8‑24 UNF
Rango lineal
2 mm (80 mils)
Factor de escala
~200 mV/mil (7.87 V/mm)
Rango de temperatura
–51 °C a +177 °C (–60 °F a +351 °F)
Longitud del cable
1.5 m (4.9 pies)
Aprobaciones
Certificaciones de área peligrosa CSA, ATEX, IECEx
Contexto de la aplicación
Monitorización de vibraciones radiales para turbinas, compresores y bombas.
Medición de la posición axial (empuje) en sistemas de cojinetes de película fluida.
Referencia de velocidad/Keyphasor para la dinámica y el diagnóstico del rotor.
Preguntas frecuentes
P: ¿La sonda está blindada? R: Sí. Esta configuración incluye una armadura de acero inoxidable para una mayor durabilidad.
P: ¿Cuál es el factor de escala nominal? R: Aproximadamente 200 mV/mil (7.87 V/mm).
P: ¿Se puede utilizar en entornos peligrosos? R: Sí. La opción 05 proporciona las certificaciones CSA, ATEX e IECEx.
Pautas de instalación en campo
Alinear la punta de la sonda perpendicularmente a la superficie del eje para obtener lecturas de desplazamiento precisas.
Mantener la integridad del blindaje coaxial; conectar a tierra solo en el extremo del Proximitor.
Enrutar los cables de la sonda lejos de los conductores de alto voltaje para minimizar las EMI.
Confirmar la tensión de separación (–9 VCC a –11 VCC nominal) durante la puesta en servicio.
