330101-00-12-10-02-00 | Bently Nevada | Sondas de Proximidad 3300 XL de 8 mm

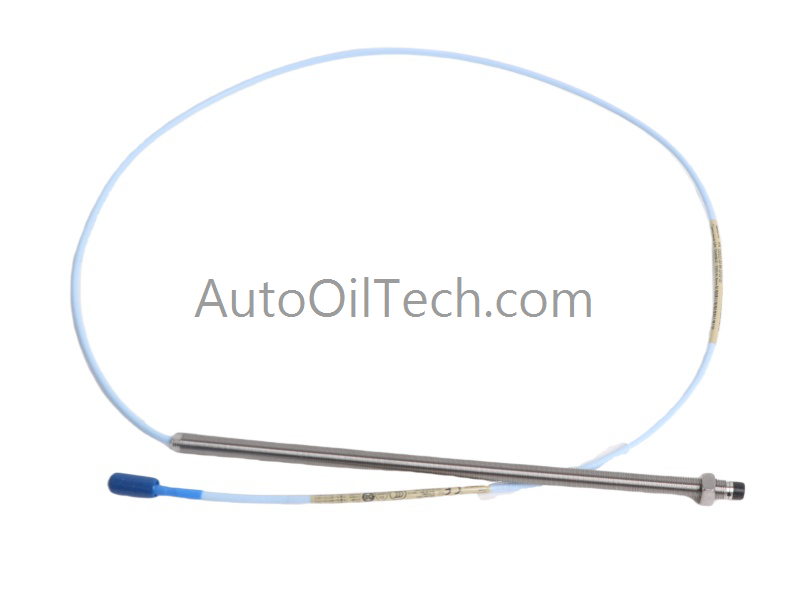

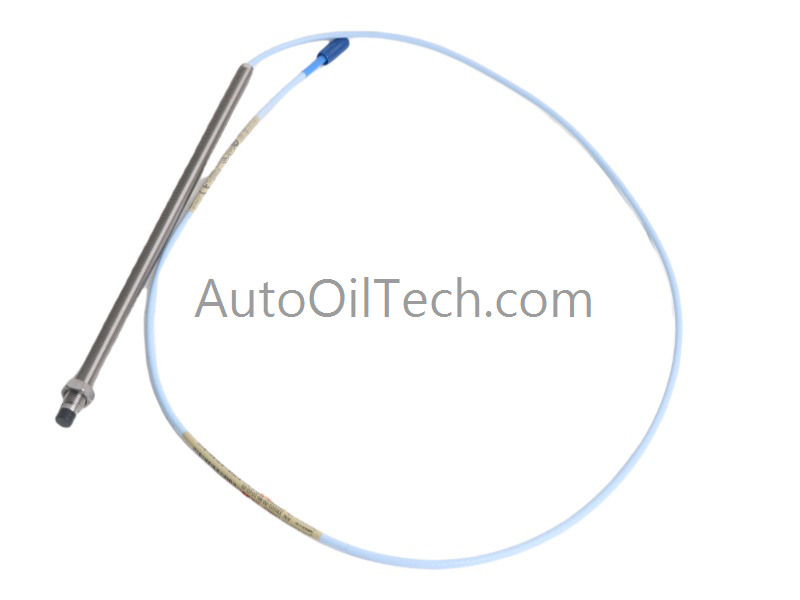

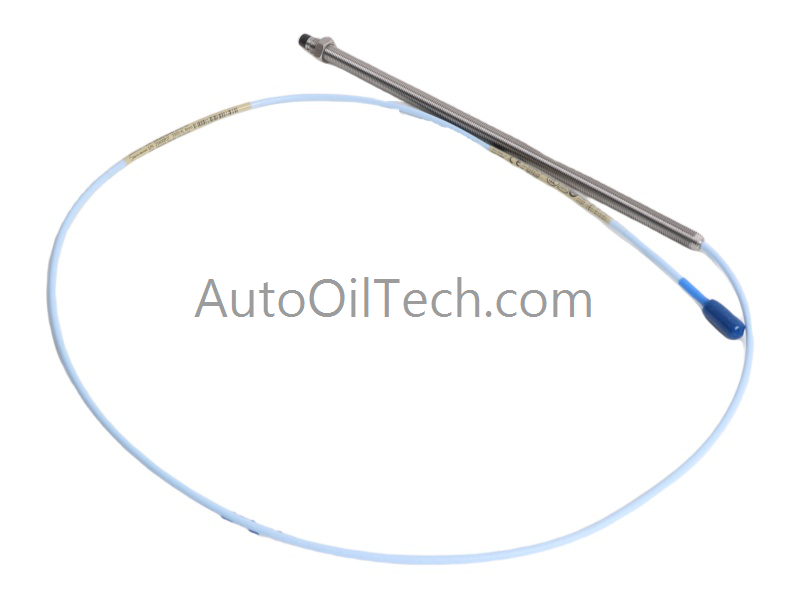

Sondas de proximidad Bently Nevada 330101-00-12-10-02-00 3300 XL de 8 mm

La sonda de proximidad Bently Nevada 330101-00-12-10-02-00, también catalogada como 330101, funciona como un elemento sensor de corriente de Foucault dedicado para la medición de desplazamiento dentro de los sistemas de monitoreo 3300 XL.

Desglose de sufijos y matriz de modelo

• 330101: Sonda de proximidad de 8 mm
• 00: Longitud sin rosca = 0.0 pulgadas
• 12: Longitud total de la carcasa = 1.2 pulgadas
• 10: Longitud total del cable = 1.0 m (3.3 pies)
• 02: Conector coaxial en miniatura ClickLoc, cable estándar
• 00: No se requieren aprobaciones de agencia

Especificaciones de hardware

Escalado de la sonda de corriente de Foucault y validación del voltaje de separación

La familia de sondas 3300 XL de 8 mm mantiene una referencia nominal de voltaje de separación de -10 VCC, lo que permite un escalado de desplazamiento predecible en todo el rango de detección. La longitud del cable de 1.0 m se ajusta de fábrica para preservar las características de impedancia, lo que garantiza una respuesta lineal y un seguimiento estable de la dinámica del rotor. El conector ClickLoc proporciona un asiento eléctrico repetible, lo que reduce la diafonía en instalaciones de varias sondas y mantiene un comportamiento de fase constante en aplicaciones de monitoreo de vibraciones.

Preguntas frecuentes

P: ¿Se puede reemplazar esta sonda mientras el proximitor permanece energizado? R: El reemplazo debe ocurrir con el canal desenergizado para evitar excursiones transitorias del voltaje de separación.

P: ¿La longitud del cable de 1.0 m requiere recalibración? R: No. La longitud del cable se ajusta de fábrica para los módulos proximitor estándar 3300 XL.

P: ¿Se verifica el sellado a presión antes del envío? R: Las sondas no se prueban a presión. La junta tórica de Viton proporciona el sellado; las solicitudes de prueba de presión requieren soporte de diseño personalizado.

Pautas de instalación en campo

• Asegúrese de que la superficie de montaje esté limpia para mantener un asiento mecánico estable.
• Evite las curvas pronunciadas del cable para evitar variaciones de impedancia.
• Encamine los cables lejos de conductores de alta corriente para reducir la interferencia electromagnética.
• Verifique el acoplamiento del conector ClickLoc antes de energizar el canal de monitoreo.
• Mantenga la alineación adecuada de la sonda con el eje para garantizar lecturas de desplazamiento precisas.
