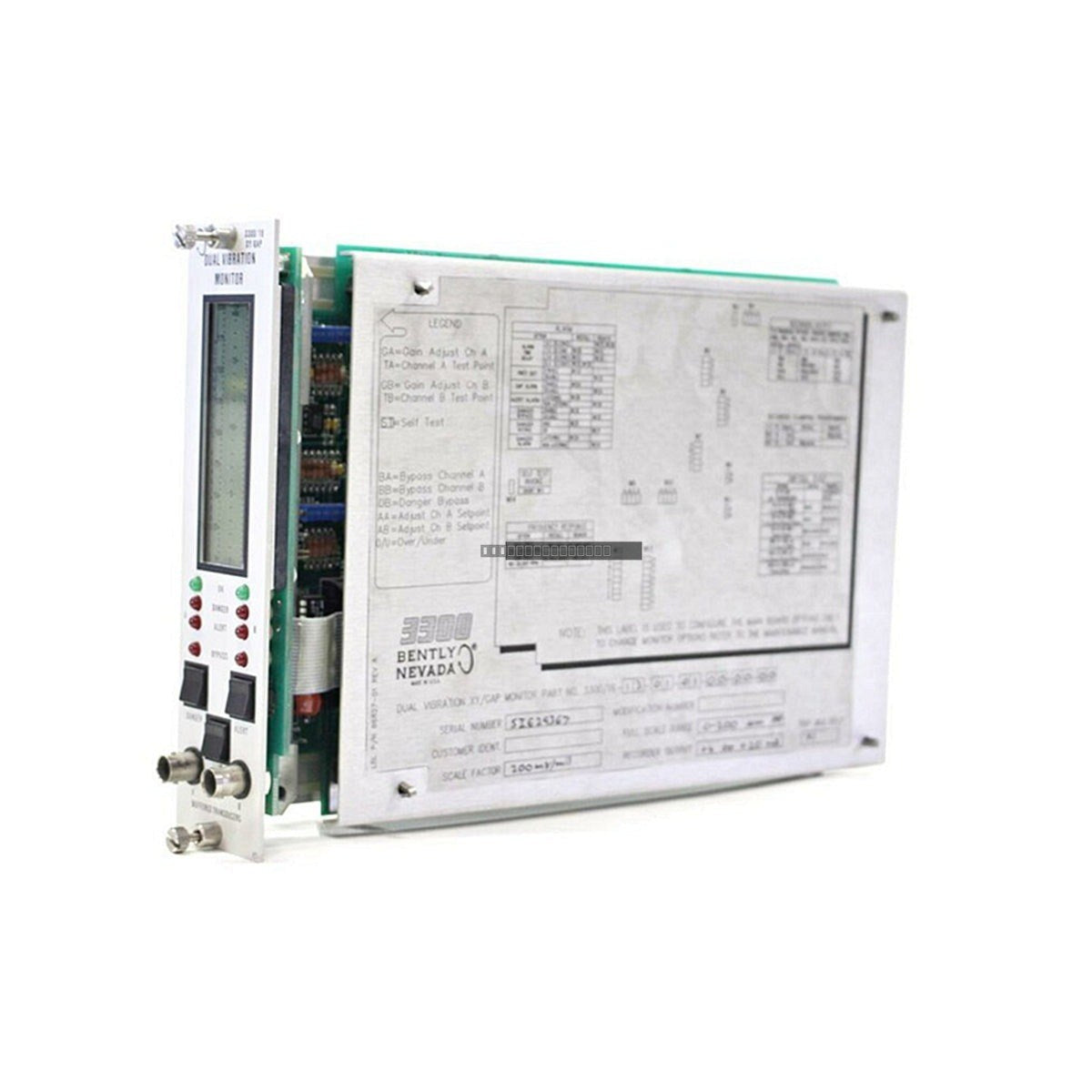

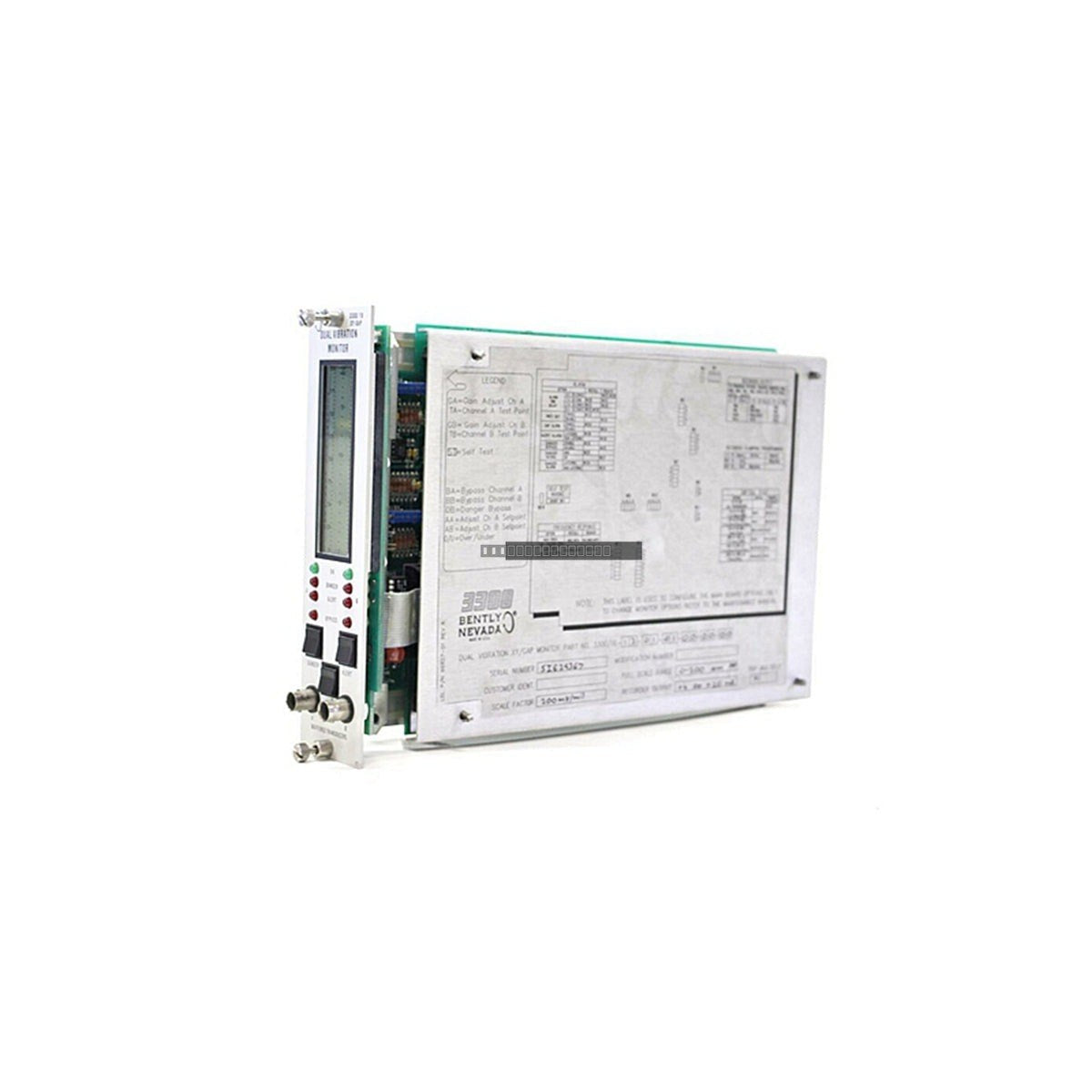

Bently Nevada 3300/25-04-04-04-01-02-01-01 Monitor de acelerómetro dual

Descripción

El Bently Nevada 3300/25-04-04-04-01-02-01-01 es un Monitor de Acelerómetro Dual diseñado para la protección y el diagnóstico de maquinaria dentro del sistema de monitoreo de la Serie 3300. Este módulo proporciona monitoreo continuo y confiable de la vibración de la carcasa utilizando entradas de acelerómetro, entregando salidas dinámicas y proporcionales para funciones críticas de alarma y disparo. Está diseñado para su integración en turbinas, compresores y bombas donde la detección precisa de la vibración de la carcasa es esencial para la fiabilidad operativa y la seguridad.

Características

• Monitoreo de Doble Canal: Admite dos entradas de acelerómetro independientes para configuraciones de medición redundantes o multipunto.
• Procesamiento de Señal: Convierte las señales crudas del acelerómetro en valores proporcionales para una gestión precisa de los puntos de ajuste de alarma y peligro.
• Integración del Sistema: Totalmente compatible con la arquitectura del sistema 3300 para una instalación perfecta en rack.
• Función de Protección: Facilita la detección temprana de fallas mecánicas a través del monitoreo continuo de la vibración de la carcasa.
• Salidas: Proporciona señales de vibración dinámicas y salidas proporcionales de 4–20 mA para la integración directa con sistemas de control DCS o PLC.

Aplicaciones

Este módulo se utiliza principalmente en entornos industriales que requieren protección de maquinaria de alta fiabilidad, incluyendo turbinas de generación de energía, grandes compresores centrífugos y sistemas de bombeo críticos. Está diseñado para interactuar con configuraciones de rack 3300 existentes para proporcionar análisis de vibración en tiempo real.

Especificaciones Técnicas

Guías de Instalación

• Asentamiento en el Rack: Asegúrese de que el módulo esté completamente asentado en la ranura del rack 3300 para asegurar una conexión adecuada del backplane.
• Protección ESD: Utilice siempre una muñequera conectada a tierra al manipular el módulo para evitar daños por descarga electrostática a los componentes internos.
• Estado de la Alimentación: Asegúrese de que el rack del sistema esté apagado antes de insertar o quitar el módulo del monitor para evitar arcos eléctricos o corrupción de la configuración.
• Cableado: Utilice cableado blindado para las entradas del acelerómetro para minimizar la interferencia EMI. Aleje los cables de señal de las líneas de alimentación de CA de alto voltaje.
• Conexión a Tierra: Verifique que el rack esté correctamente conectado a tierra de acuerdo con los estándares de seguridad del sitio para mantener la integridad de la señal.

Preguntas Frecuentes

¿Cuál es la función principal del monitor 3300/25?

El 3300/25 está diseñado para monitorear la vibración de la carcasa en maquinaria rotativa. Procesa señales de acelerómetros para proporcionar funciones de alarma y disparo, protegiendo el equipo de posibles fallas mecánicas.

¿Es este módulo compatible con otros componentes de la serie 3300?

Sí, este monitor está diseñado específicamente para la arquitectura de rack de la serie Bently Nevada 3300 y es compatible con los componentes estándar del sistema 3300.

¿Qué tipo de salida proporciona este módulo?

Proporciona tanto señales de vibración dinámicas para análisis de diagnóstico como salidas proporcionales de 4–20 mA para integración en sistemas externos DCS o PLC.
