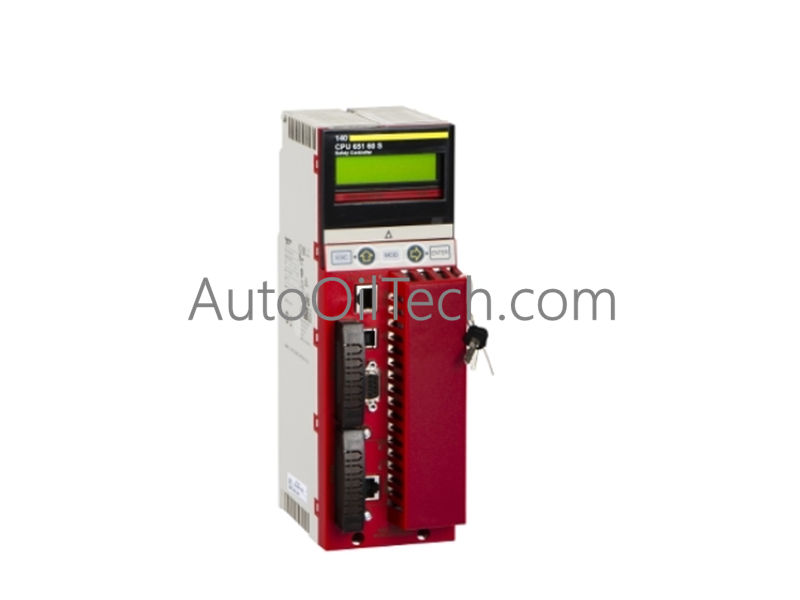

140CPU65160S | Schneider | Procesador de seguridad Unity

Product Description

El Schneider 140CPU65160S Unity Safety Processor es un controlador de alto rendimiento dentro de la plataforma de automatización Modicon Quantum, diseñado para aplicaciones de seguridad certificadas SIL3. Combina una potente velocidad de procesamiento, una amplia capacidad de E/S y múltiples interfaces de comunicación, lo que lo hace ideal para sistemas de automatización industrial de misión crítica.

Main Features

• Gama de productos: plataforma de automatización Modicon Quantum

• Tipo de componente: Unity Safety Processor

• Software: Unity Pro XL Safety

• Tipo de respaldo: Batería de litio (990XCP98000)

System Capacity

• Frecuencia de reloj: 266 MHz

• Número de ranuras admitidas: 2, 3, 4, 6, 10, 16

• Número de bastidores: 1 bastidor local

• Estaciones de E/S remotas: Hasta 31 (1 bastidor por estación)

• Capacidad de E/S discretas:

  • Local: Ilimitado (13 ranuras máx., no para Hot Standby)

  • Remoto: 31.744 entradas y 31.744 salidas

• Capacidad de E/S analógicas:

  • Local: Ilimitado (26 ranuras máx., no para Hot Standby)

  • Remoto: 1.984 entradas y 1.984 salidas

• Módulos opcionales: Hasta 6 Ethernet (140NOE77111)

Communication Interfaces

• Conexiones integradas:

  • 1 Ethernet TCP/IP (local)

  • 1 Modbus (local)

  • 1 Modbus Plus (local)

  • 1 USB (local)

• Conexiones máximas:

  • 6 Ethernet TCP/IP (local)

  • 1 Modbus Plus

  • 1 Modbus RS232/485 (Modbus/ASCII)

  • 1 USB

Memory & Storage

• RAM interna: 1024 kB

• Memoria de programa ampliable: 7168 kB con tarjeta PCMCIA

• Almacenamiento de archivos ampliable: 8 MB con tarjeta PCMCIA

• Función de interruptor: Encendido/apagado del puerto de memoria con llave

Performance

• Tiempo de ejecución por instrucción:

  • Palabra: 0,09–0,12 µs

  • Booleana: 0,105–0,15 µs

  • Aritmética de punto fijo: 0,96–1,02 µs

• Tiempo de ejecución para 1K instrucción:

  • 5,03 ms (65% Booleana + 35% numérica)

  • 5,14 ms (100% Booleana)

• Sobrecarga del sistema: 1,5 ms para tarea maestra

Electrical & Power

• Requisito de corriente del bus: 2760 mA

• Corriente de suministro: 90 A a 60 °C batería de litio

• Tensión de suministro nominal: 3 V CC batería de litio

• Capacidad de la batería: 1200 Ah

• Vida útil de la batería: 10 años

Display & Signalling

• Tipo de pantalla: LCD, 2 líneas × 16 caracteres

• Señalización local:

  • LED verde: Actividad Ethernet (COM), procesador en funcionamiento (RUN)

  • LED rojo: Colisión Ethernet (ERR), fallo Ethernet (ERR), fallo de E/S, fallo de procesador/sistema

  • LED amarillo: Actividad TER/AUX, diagnóstico Ethernet (STS), actividad RX, actividad TX

Connections

• Modbus Plus: 1 conector SUB-D 9 hembra

• USB: 1 conector tipo B hembra

• Bus Modbus: 2 conectores RJ45

Certifications & Standards

• Marcado: CE

• Certificaciones: CSA, C-Tick, TÜV Rheinland SIL3, CSA HazLoc
