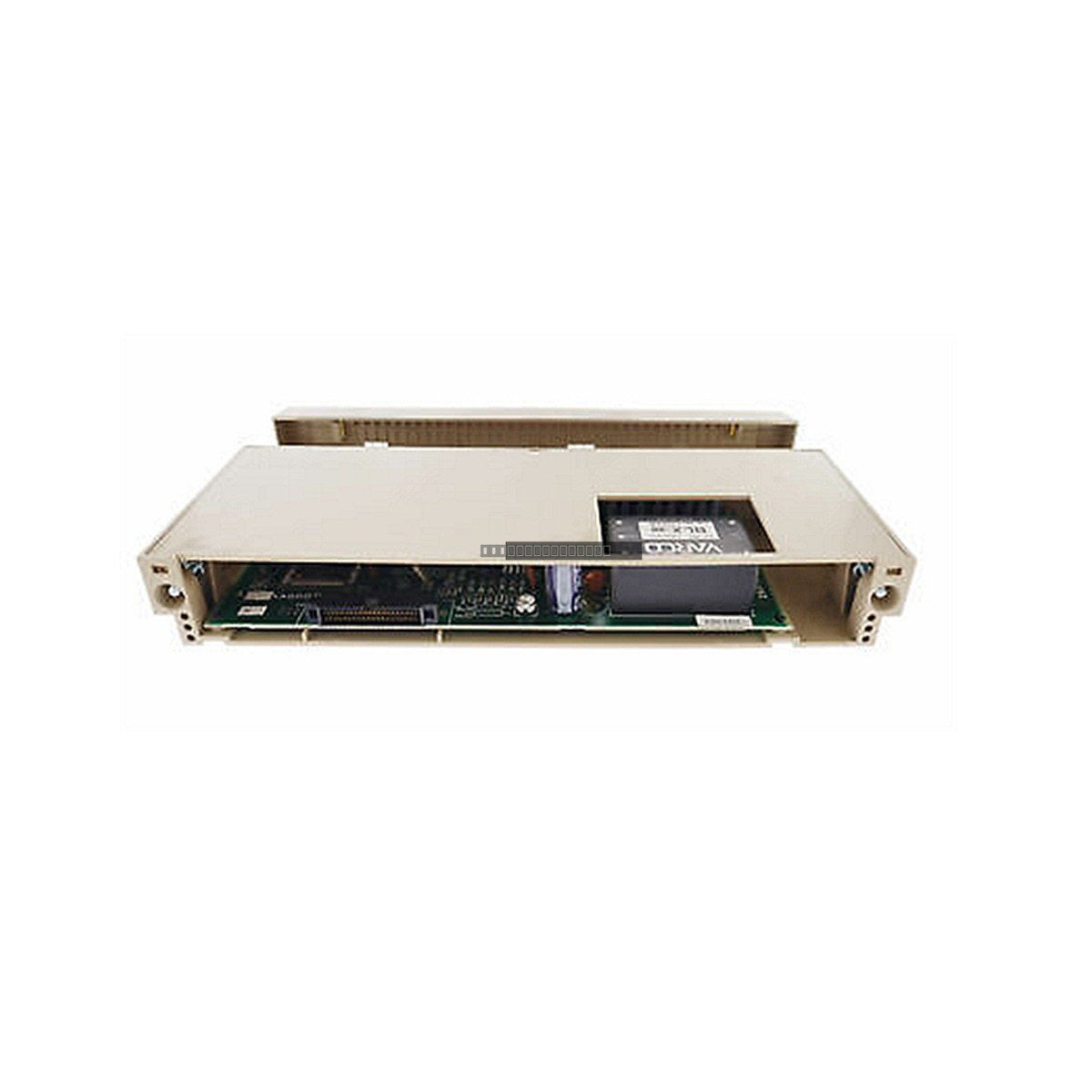

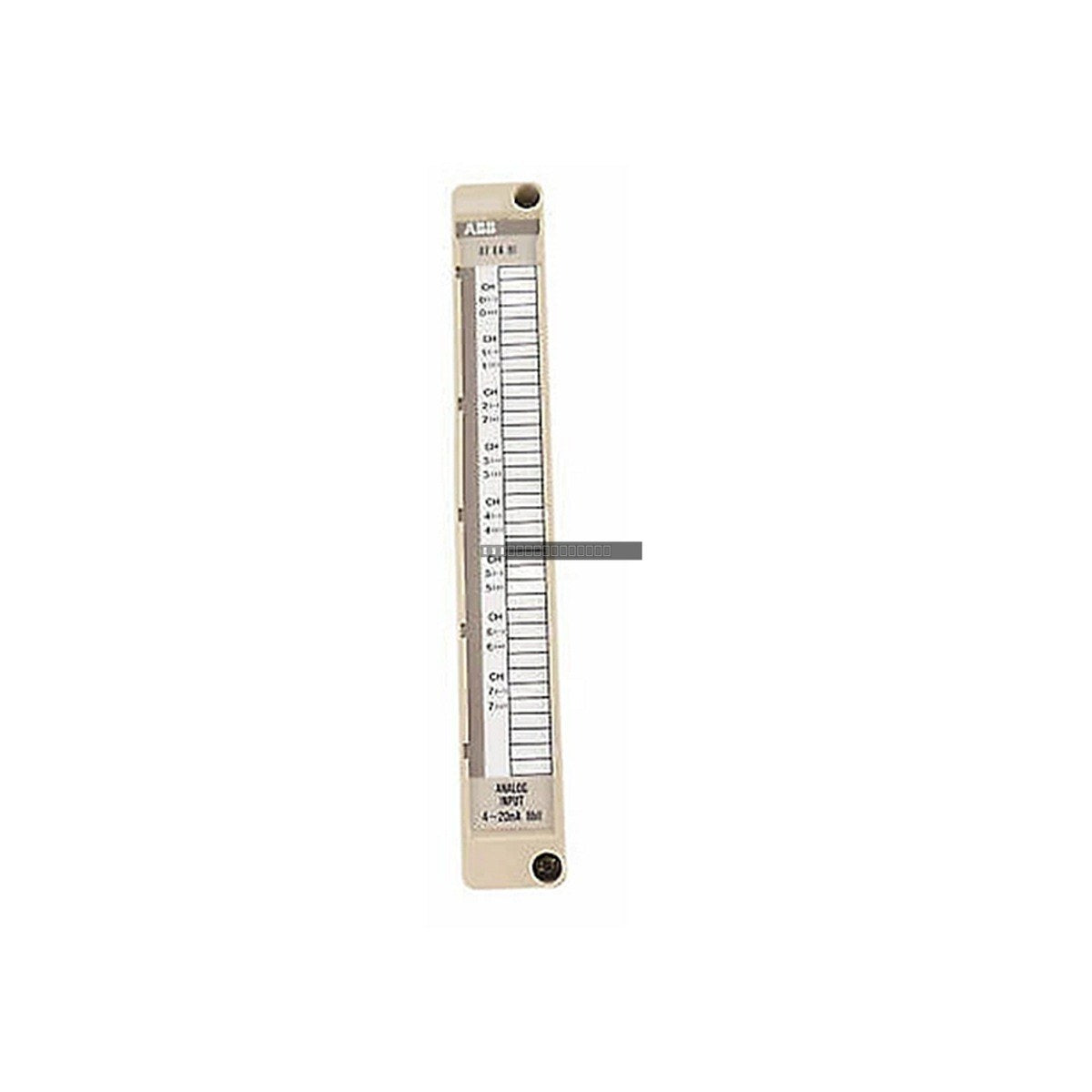

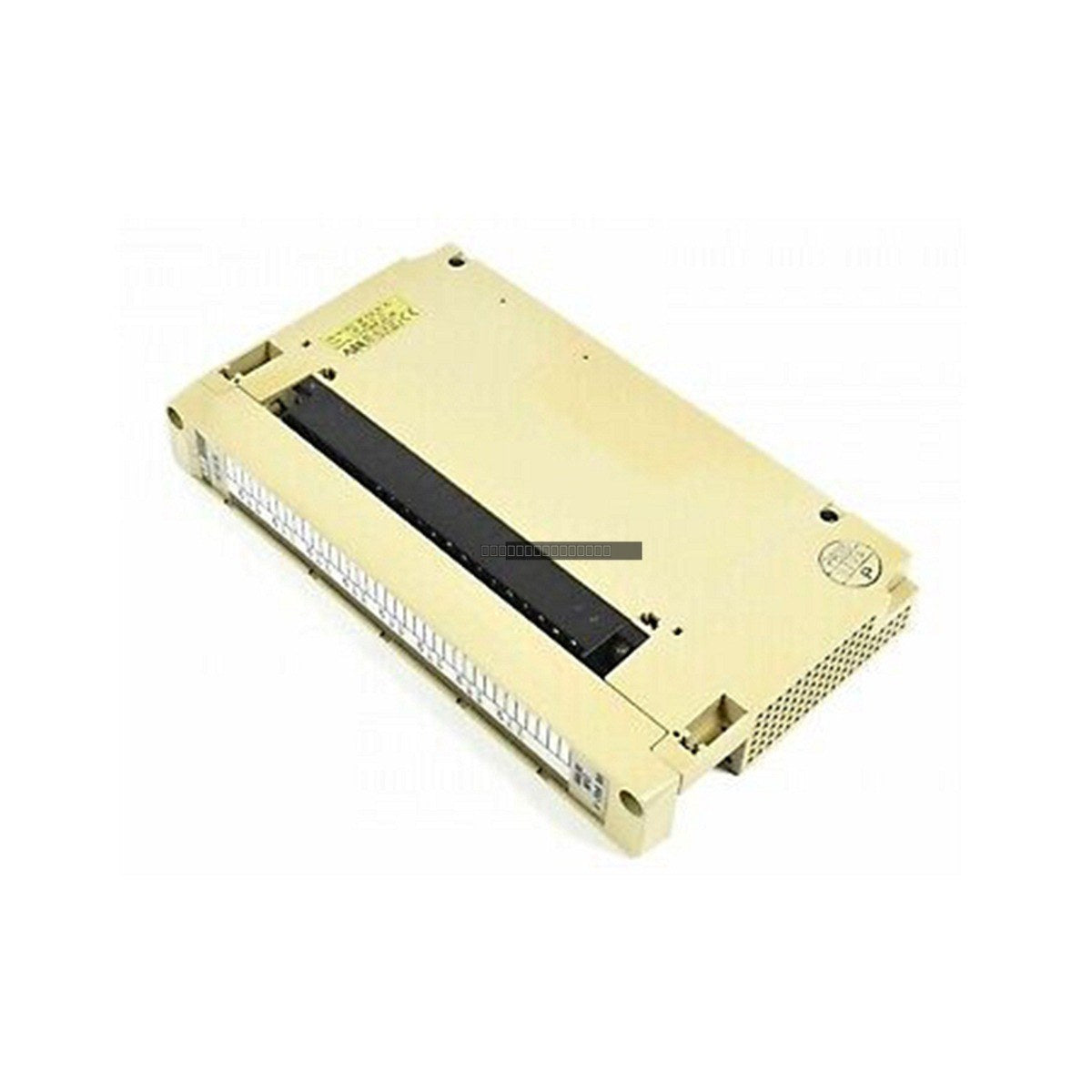

Módulo de entrada analógica ABB 07 EA 61 R1 (GJV3074351R1)

Descripción

El ABB 07 EA 61 R1 (Código de pedido: GJV3074351R1) es un módulo de entrada analógica de alto rendimiento diseñado para sistemas de control industrial. Este módulo proporciona 8 canales de adquisición de señal, compatible con una amplia gama de señales de corriente y voltaje industriales estándar. Está diseñado para un procesamiento de datos fiable en entornos de automatización exigentes, lo que garantiza una alta precisión y flexibilidad de integración dentro de las arquitecturas de control de ABB.

Características

• Capacidad de entrada analógica de 8 canales para una supervisión versátil de la señal.
• Admite múltiples rangos de señal: 0 a 20 mA, 4 a 20 mA, 0 a 10 V y +/- 10 V.
• Resolución de 12 bits para una conversión analógico-digital precisa.
• Impedancia de entrada robusta: >= 100 kOhm para entradas de voltaje y <= 250 Ohm para entradas de corriente.
• Funcionamiento con fuente de alimentación estándar de 24 V CC con una tolerancia de +/- 20%.

Aplicaciones

Este módulo se utiliza típicamente en sistemas de automatización de procesos, fabricación y control de infraestructuras donde se requiere una monitorización precisa de sensores analógicos, transmisores y transductores. Es adecuado para la integración en bastidores de PLC y DCS para la adquisición de datos de procesos en tiempo real.

Especificaciones técnicas

Directrices de instalación

• Asegúrese de que la alimentación del sistema esté desconectada antes de instalar o retirar el módulo para evitar daños eléctricos.
• Monte el módulo de forma segura en un carril DIN estándar o dentro del espacio del bastidor designado.
• Mantenga una ventilación adecuada alrededor del módulo para garantizar el funcionamiento dentro del rango de temperatura especificado (0 a 60 °C).
• Utilice cables de par trenzado blindados para las conexiones de señal analógica para minimizar la interferencia electromagnética (EMI).
• Asegúrese de una conexión a tierra adecuada del chasis del módulo a la toma de tierra común del sistema para mantener la integridad de la señal.
• Verifique la polaridad correcta de la fuente de alimentación de 24 V CC antes de energizar la unidad.

Cumplimiento y certificaciones

Este módulo está diseñado para cumplir con los estándares industriales internacionales, incluyendo el cumplimiento de CE, UL, CSA y RoHS.

Preguntas frecuentes

¿Es el 07 EA 61 R1 compatible con sensores estándar de 4-20 mA?
Sí, el módulo admite lazos de corriente de 4-20 mA, así como señales de 0-20 mA, 0-10 V y +/- 10 V.

¿Cuál es la resolución de las entradas analógicas?
El módulo cuenta con una resolución de 12 bits para todos los canales de entrada analógica compatibles.
