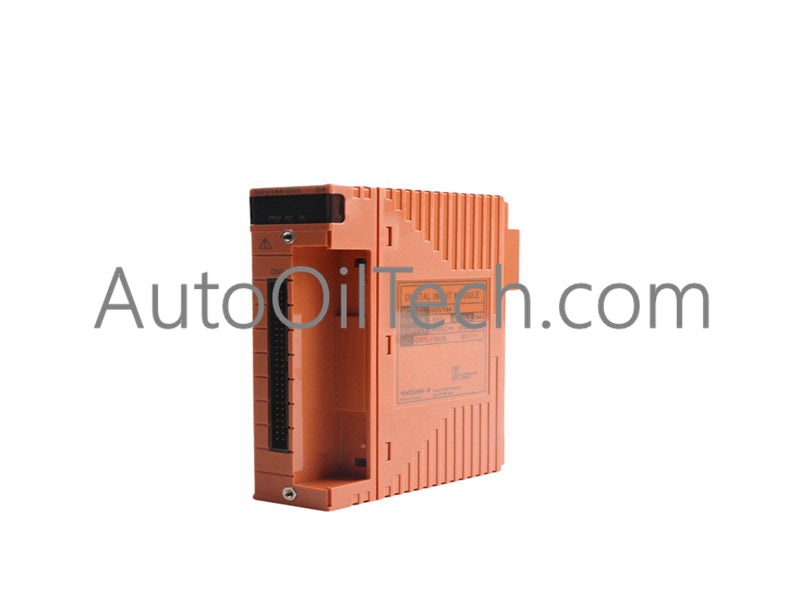

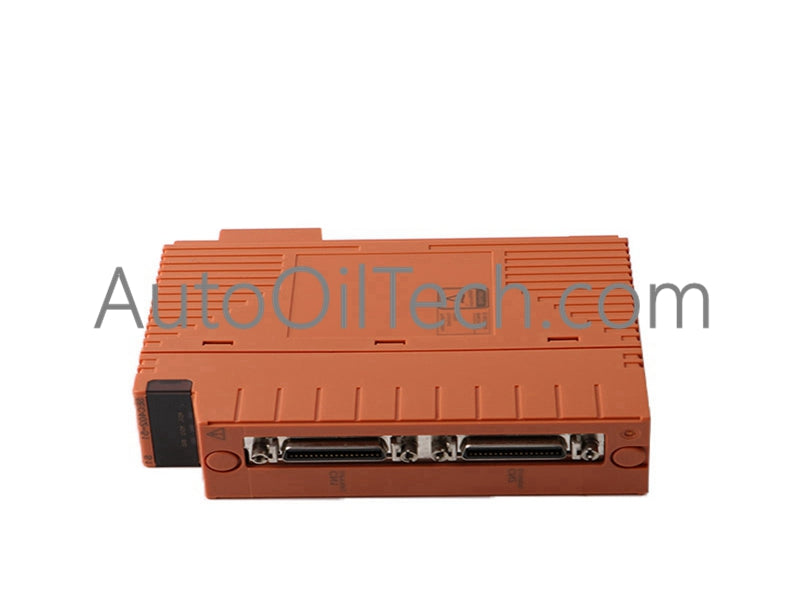

الكتلة الطرفية Yokogawa STB4S-10

في الأوراق المالية!
  • Part Number: STB4S-10
  • Brand: Yokogawa
  • Type: كتل طرفية
  • Dimensions: 3.3x10.7x13 سم
  • Country of Origin: اليابان
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Brown
  • Orange
  • Black
Power Source
  • DC-powered
  • AC-powered
Communication Protocols
  • Ethernet
  • Modbus
  • Profibus
  • Serial
Controller Design
  • Modular
  • Compact
Tags: Terminal Blocks , Yokogawa ProSafe-RS

وصف المنتج

كتلة أطراف يوكوجاوا STB4S-10

تم تكوينها لتأمين أسلاك إشارة المجال في أنظمة السلامة ProSafe-RS، توفر يوكوجاوا STB4S-10 (كتلة أطراف المشبك بالضغط STB4S-10) تنفيذًا ماديًا/كهربائيًا مباشرًا. يُنشئ التجميع واجهة فيزيائية مقاومة للاهتزاز بين كابلات الأجهزة الميدانية ووحدات الإدخال/الإخراج الرقمية. يقوم بتوصيل مسارات الإشارة المنفصلة دون إدخال مقاومة تلامس أو تدهور للإشارة عبر نقاط توصيل الأطراف.

مواصفات الأجهزة

المعلمة المواصفات
الموديل STB4S-10
العلامة التجارية Yokogawa
الأصل اليابان
الوزن 0.45 كجم
الأبعاد بصمة طرف إدخال/إخراج يوكوجاوا قياسية
درجة حرارة التشغيل -20 إلى +70 درجة مئوية
استهلاك الطاقة خامل (0 وات)
الجهد الاسمي 24 VDC
درجة حرارة التخزين -40 إلى +85 درجة مئوية
نطاق الرطوبة 5% إلى 95% رطوبة نسبية (غير مكثفة)
نوع الاتصال كتلة أطراف مشبك بالضغط
طريقة التركيب تركيب مباشر على الرف / الوحدة
توافق النظام نظام Yokogawa ProSafe-RS للسلامة المبرمجة

بروتوكول حلقة 4-20 mA HART وعزل القناة

يتميز موصل أطراف Yokogawa STB4S-10 بحواجز عزل عالية العازلية بين الأطراف المتجاورة للمشبك بالضغط للحفاظ على عزل من قناة إلى أخرى. يمنع هذا الفصل الهيكلي التداخل الكهربائي وتداخل جهد الأرض عبر حلقات السلامة الرقمية والتناظرية متعددة القنوات. يدعم تخطيط مسار كتلة الأطراف التمرير لإشارات بروتوكول حلقة 4-20 mA HART، مع الحفاظ على تراكبات التعديل الرقمي الديناميكي لـ HART مع الحفاظ على العزل الكهربائي بين أسلاك المجال 24 VDC ومنطق الإدخال/الإخراج الحساس للسلامة.

الأسئلة المتداولة

س: ما هي آلية الإنهاء المستخدمة في وحدة Yokogawa STB4S-10؟

ج: تستخدم الوحدة أطراف مشبك بالضغط بدون براغي تحافظ على توتر ميكانيكي مستمر على موصلات الأسلاك المعراة.

س: ما هو نطاق درجة حرارة التشغيل الذي تدعمه مجموعة أطراف STB4S-10؟

ج: تم تصنيف المكون للتشغيل الصناعي في المجال من -20 إلى +70 درجة مئوية.

س: هل يمكن إزالة كتلة أطراف STB4S-10 من بطاقة إدخال/إخراج نشطة أثناء تنشيط دوائر المجال؟

ج: تدعم الكتلة الفصل المادي عن وحدة الإدخال/الإخراج، ولكن يجب عزل طاقة المجال قبل الإزالة لمنع تفريغ القوس الاستقرائي.

إرشادات التركيب الميداني

  1. افحص جميع أقفاص أطراف المشبك بالضغط بحثًا عن الأجسام الغريبة قبل إدخال موصلات المجال.
  2. قم بتعرية عازل سلك المجال إلى 8 مم، مع كشف نحاس الموصل النظيف دون خدش أو لف الخيوط الفردية.
  3. اضغط على ذراع تحرير الطرف بمفك براغي مسطح، أدخل السلك المعرى بالكامل في مشبك القفص، ثم حرر الذراع.
  4. قم بتثبيت مجموعة STB4S-10 في فتحة رف وحدة الإدخال/الإخراج المخصصة باستخدام براغي تثبيت اللوحة الأمامية المدمجة.
  5. قم بتوجيه الكابلات الميدانية متعددة النوى الواردة عبر قنوات الأسلاك في الخزانة، مع التأكد من تأريض دروع الكابلات عند قضيب الأرض في العلبة.
