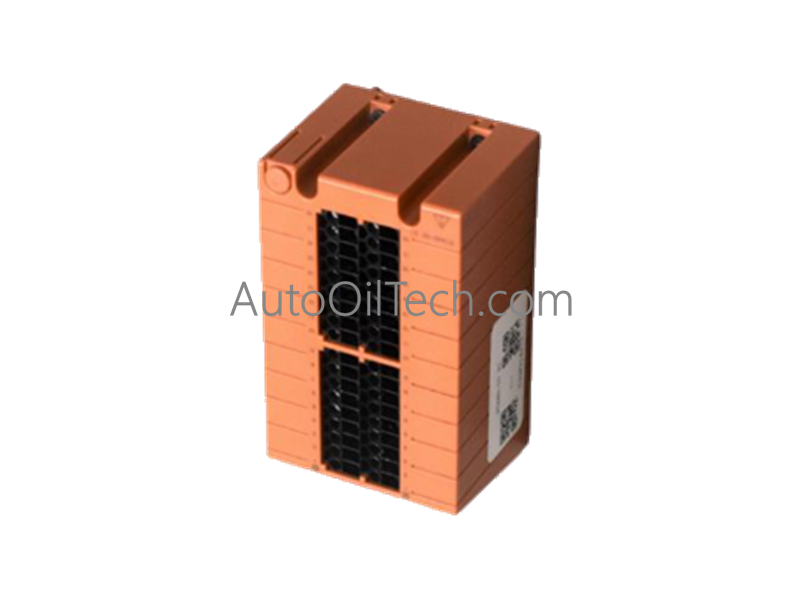

تعمل كتلة أطراف تثبيت الضغط Yokogawa STA4D-00، والمصنفة أيضًا باسم STA4D-00، كمكون أجهزة مخصص لتوجيه إشارات المجال عالية السلامة وإنهاء ثنائي الاحتياطي داخل شبكات التحكم الموزعة ProSafe-RS و CENTUM. يُنشئ التجميع قنوات اتصال تلامس مادي وكهربائي مباشر أصلاً على مستوى الأجهزة لنقل حلقات المستشعر الخارجية إلى وحدات التحكم الآلية في الخزانة.
نطاق كثافة التيار المستمر المطلق من 10 إلى 20 أمبير
مقاومة التلامس
<= 5 ملي أوم حد المقاومة الكهربائية للمسار الداخلي
جهد العزل
500 فولت تيار متردد تصنيف حاجز عازل مستمر
مادة التلامس
قاعدة سبيكة نحاسية مطلية بالقصدير عالية التوصيل
درجة حرارة التشغيل
-40 إلى +85 درجة مئوية نطاق التشغيل المستمر
الرمز الجمركي
8537101190
نوع المنتج
وحدات كتلة الأطراف
التحكم في السلامة عالي الموثوقية (SIS)
توافق بنية SIL3 وبوابة الازدواجية المزدوجة تتميز كتلة الأطراف بتصميم دائرة مزدوجة الاحتياطي متكاملة ومُهيأة لمنع انقطاعات الاتصال الفردية من إسقاط حلقات السلامة الحيوية. يُغذي هذا التصميم الداخلي مسارات مادية متوازية مباشرة في وحدات الإدخال/الإخراج للنظام، مما يمكن الأجهزة من العمل بسلاسة إلى جانب شبكات إيقاف الطوارئ (ESD) أو هياكل التكرار المعياري الثلاثي (TMR) دون إحداث انحراف في الإشارة.
حدود العزل الغلفاني ومسارات الحالة الآمنة من الفشل تحافظ الوحدة الفرعية على حاجز عزل كهربائي بقوة 500 فولت تيار متردد بين المسارات الموصلة المستقلة أصلاً على مستوى الأجهزة. يمنع هذا الحاجز عالي العزل الاندفاعات الاستقرائية عالية الجهد ويحجب ارتفاعات حلقة التأريض الميدانية من الانتشار عبر مسارات الخزانة الداخلية، مما يحافظ على معلمات الإشارة لضمان تنفيذ حالة آمنة من الفشل يمكن التنبؤ بها أثناء توقفات المصنع الحرجة.
