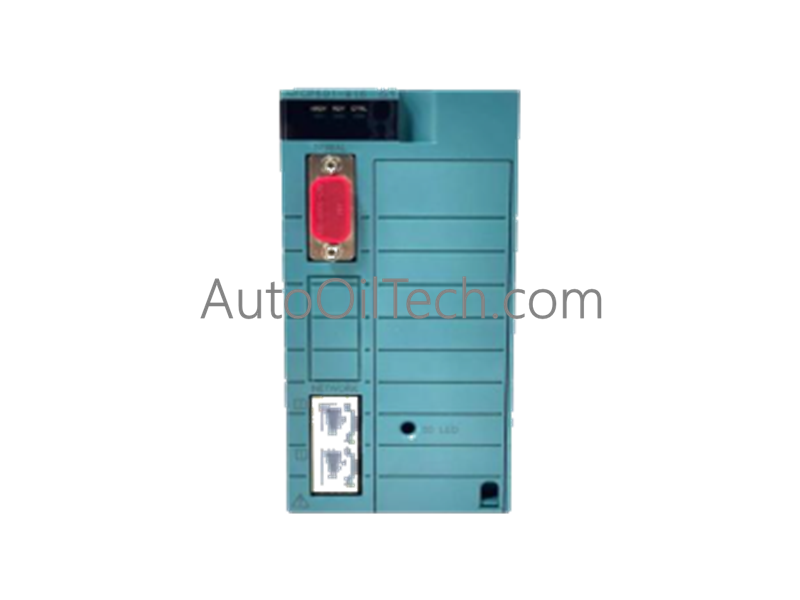

تعمل وحدة الإخراج الرقمي Yokogawa SDV541-S63/PRP، والمُدرجة أيضًا تحت اسم SDV541، كمكون مادي مخصص لتشغيل الإشارات المنفصلة عالية السلامة ضمن أنظمة ProSafe-RS الآلية لسلامة الأجهزة (SIS). توفر الوحدة الفرعية المثبتة على الرف 16 قناة معزولة بشكل طبيعي على مستوى الأجهزة لتشغيل عناصر الحقول الحرجة للسلامة مثل الصمامات اللولبية والمرحلات الوسيطة ودوائر التعثر.
مواصفات الجهاز
المعلمة
المواصفات
الموديل
SDV541-S63/PRP
العلامة التجارية
يوكوجاوا
المنشأ
اليابان
الوزن
3.0 كجم كتلة الشحن
الأبعاد
هندسة تخطيط الوحدة المتكاملة في فتحة عقدة FIO القياسية
درجة حرارة التشغيل
-20 إلى 70 درجة مئوية نطاق تشغيل مستمر
فئة الحماية
طلاء متوافق مع معيار ISA G3 لمقاومة البيئة
كثافة القناة
16 قناة إخراج منفصلة
تصنيف جهد الخرج
24 فولت تيار مستمر الطاقة الاسمية للحلقة
تكوين العزل
عزل كهربائي كامل بين الوحدة والوحدة والقناة والمنطق
محول الواجهة
محول واجهة كابل الإشارة المتكامل (لا يوجد حماية من الانفجار)
الترميز الميكانيكي
الخيار /PRP مجهز بمسمار وقائي للحماية من الإدخال الخاطئ
نوع المنتج
بطاقات الإخراج الرقمي
واجهة التحكم في العمليات وأجهزة DCS
التحكم في عزل القنوات والوحدات يتضمن الهيكل الإلكتروني حواجز عزل شاملة بين دوائر الإخراج الـ 16 ومعالج المنطق الداخلي. يعزل هذا التصميم ذروات الحث العابرة، وحلقات التأريض في الحقل، وأعطال الوضع المشترك للجهد العالي حتى حدود السلامة الصناعية، مما يمنع أعطال الخطوط الخارجية من تعطيل اللوحة الخلفية للاتصالات الرئيسية للعقدة.
منطقة تعايش بروتوكول حلقة 4-20 مللي أمبير HART تدير الوحدة مصفوفات التبديل الداخلية ذات الحالة الصلبة المنفصلة والمعزولة تمامًا عن مسارات إشارات بروتوكول حلقة 4-20 مللي أمبير HART التناظرية المجاورة. يمنع تصميم درع اللوحة المادي هذا التداخل المتبادل ويضمن أن ضوضاء التبديل الحثية عالية السرعة من حلقات الملف اللولبي بجهد 24 فولت تيار مستمر لا تفسد ناقلات الأجهزة المتوازية.
