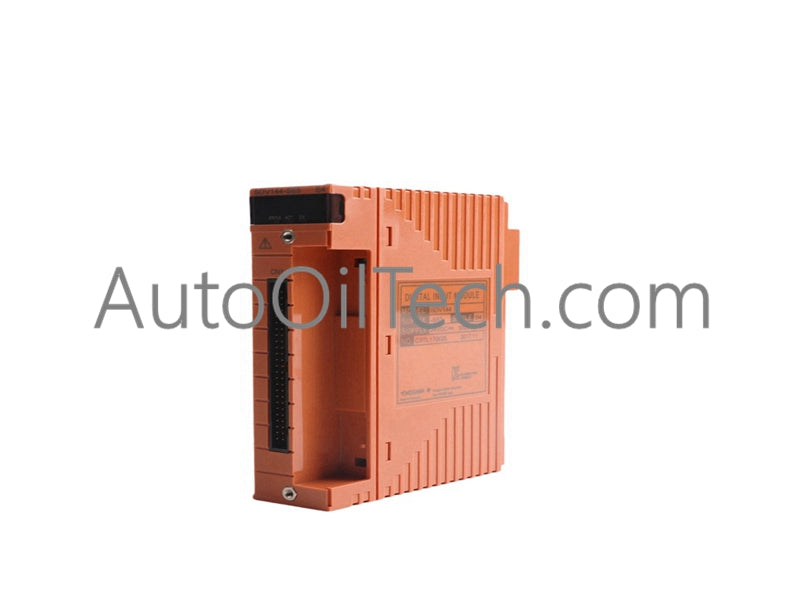

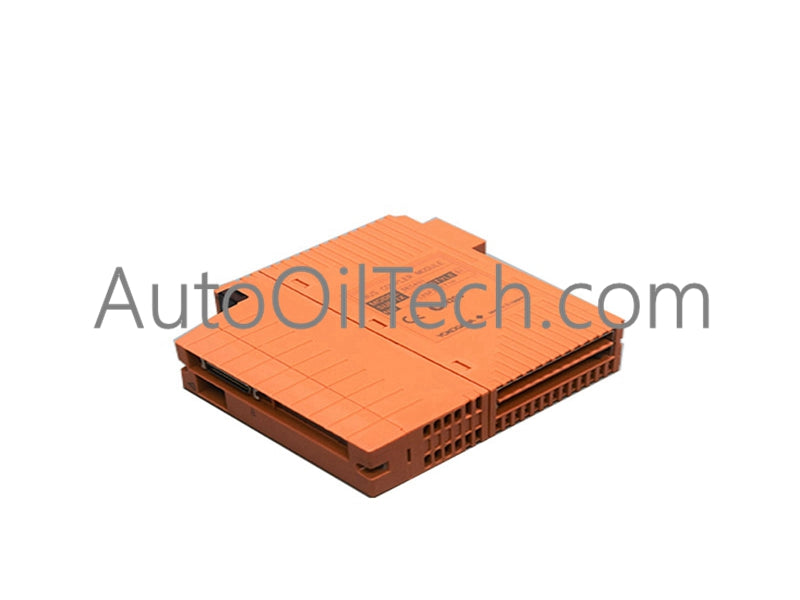

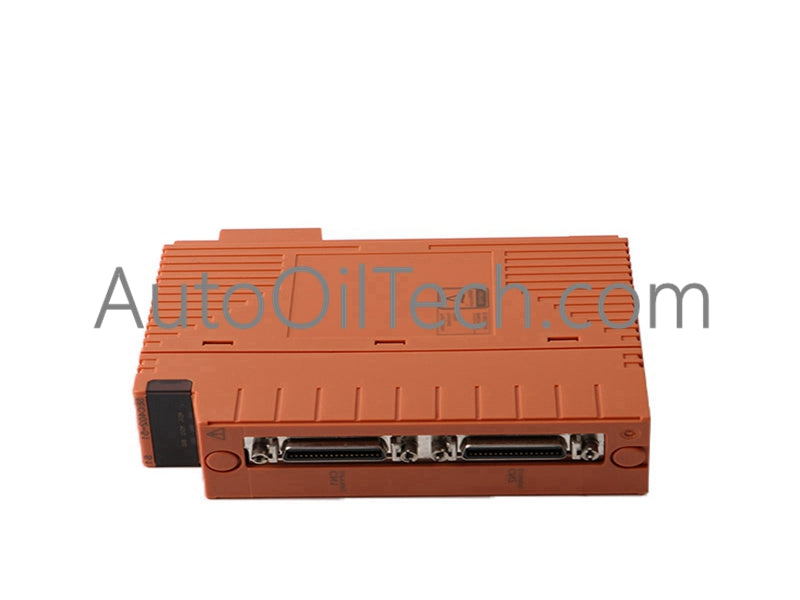

Yokogawa SDV531-L33/PRP خرج رقمي

في الأوراق المالية!
  • Part Number: SDV531-L33/PRP
  • Brand: Yokogawa
  • Type: وحدات الإخراج الرقمي
  • Dimensions: 3.3x10.7x13 سم
  • Country of Origin: اليابان
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Brown
  • Orange
  • Black
Power Source
  • DC-powered
  • AC-powered
Communication Protocols
  • Ethernet
  • Modbus
  • Profibus
  • Serial
Controller Design
  • Modular
  • Compact
Tags: Digital Output Modules , Yokogawa ProSafe-RS

وصف المنتج

تعمل وحدة الإخراج الرقمي Yokogawa SDV531-L33/PRP، والمُدرجة أيضًا ضمن الفهرس باسم SDV531، كمكون مادي مخصص لتشغيل الإشارة المنفصلة ذات 32 قناة ضمن منصات CENTUM VP وProSafe-RS. تُحوِّل الوحدة إشارات التحكم الرقمية إلى مخرجات مرحلية مادية منفصلة لتنفيذ تبديل سريع للمحركات والصمامات والملفات اللولبية والمرحلات. تُعالج انتقالات حالة الإخراج عالية السرعة بزمن استجابة يبلغ 1 مللي ثانية عبر اتصالات شبكة الأمان.

تفكيك اللاحقة ومصفوفة النموذج

اللاحقة / رمز الخيار تسمية الرمز المواصفات الفنية
-L نوع واجهة البطاقة تصميم اتصال ناقل مخصص / لمسافات طويلة
3 جهد الحمل خرج جهد مقدر 24 فولت تيار مستمر
3 تكوين الإخراج تكوين خرج مرحلي منفصل 32 قناة
/PRP خيار البروتوكول / الشبكة دعم شبكة الأمان لبروتوكول التكرار المتوازي (PRP)

مواصفات الجهاز

المعلمة المواصفات
النموذج SDV531-L33/PRP
العلامة التجارية Yokogawa
المنشأ اليابان
الوزن 0.3 كجم
الأبعاد 3.2 سم × 13.3 سم × 15.2 سم
درجة حرارة التشغيل -20 إلى +60 درجة مئوية
استهلاك الطاقة 24 فولت تيار مستمر إمداد اسمي
قنوات الإخراج 32 قناة إخراج مرحلية منفصلة
تيار الإخراج 2 أمبير لكل قناة
زمن الاستجابة 1 مللي ثانية
نوع التركيب تركيب على سكة DIN أو لوحة
حماية الانفجار Ex d (مقاوم للانفجار)
الشهادات CE, UL, CSA

بروتوكول حلقة HART 4-20 مللي أمبير وعزل القناة

تشتمل وحدة Yokogawa SDV531-L33/PRP على عزل من قناة إلى قناة وفصل جلفاني لحماية دوائر منطق الأمان الداخلية من عابر التحويل الميداني عالي التيار. تتعامل كل قناة من قنوات الترحيل البالغ عددها 32 مع تيار مستمر يصل إلى 2 أمبير عند 24 فولت تيار مستمر دون إحداث ضوضاء كهربائية عبر القنوات أو تداخل حراري. يضمن هذا الهيكل العزلي أن التشغيل المنفصل عالي السرعة لا يُفسد مسارات الإشارة التناظرية المتوازية أو يُشوّه اتصالات بروتوكول حلقة HART 4-20 مللي أمبير المستمرة التي تعمل ضمن بنية خزانة CENTUM VP أو ProSafe-RS الكلية.

الأسئلة المتكررة

س: ما هي أقصى سرعة استجابة للتبديل لقنوات إخراج Yokogawa SDV531-L33/PRP؟

ج: تُحقق الوحدة تنفيذ إخراج عالي السرعة بزمن استجابة يبلغ 1 مللي ثانية لكل قناة.

س: ما هي سعة التبديل الحالية لكل قناة ترحيل في SDV531-L33/PRP؟

ج: تُصنف كل قناة ترحيل منفصلة لتيار إخراج مستمر يبلغ 2 أمبير عند 24 فولت تيار مستمر.

س: هل تحمل SDV531-L33/PRP تقييمات مقاومة للانفجار في المواقع الخطرة؟

ج: نعم، يتميز الجهاز بشهادة Ex d المقاومة للانفجار للنشر في البيئات الصناعية المصنفة.

إرشادات التثبيت الميداني

  1. اعزل طاقة النظام ودوائر الحمل الميداني قبل تركيب الوحدة في سكة DIN أو مجموعة اللوحة.
  2. ثبّت غلاف الوحدة الذي يبلغ أبعاده 3.2 سم × 13.3 سم × 15.2 سم على مسار التركيب باستخدام مشابك التثبيت الميكانيكية المدمجة.
  3. وصل أجهزة الحمل الميداني بأطراف الإخراج باستخدام كابلات مزدوجة مجدولة ومحمية، مع التحقق من أن سحب التيار لا يتجاوز 2 أمبير لكل قناة.
  4. وصل خطوط واجهة اتصال بروتوكول التكرار المتوازي (PRP) المخصصة بمنافذ شبكة الأمان المتكررة.
  5. وصل دروع الكابلات ومقابض تأريض الوحدة بقضيب التأريض الواقي الرئيسي للخزانة (PE) للحفاظ على توافق Ex d ومناعة الضوضاء.
