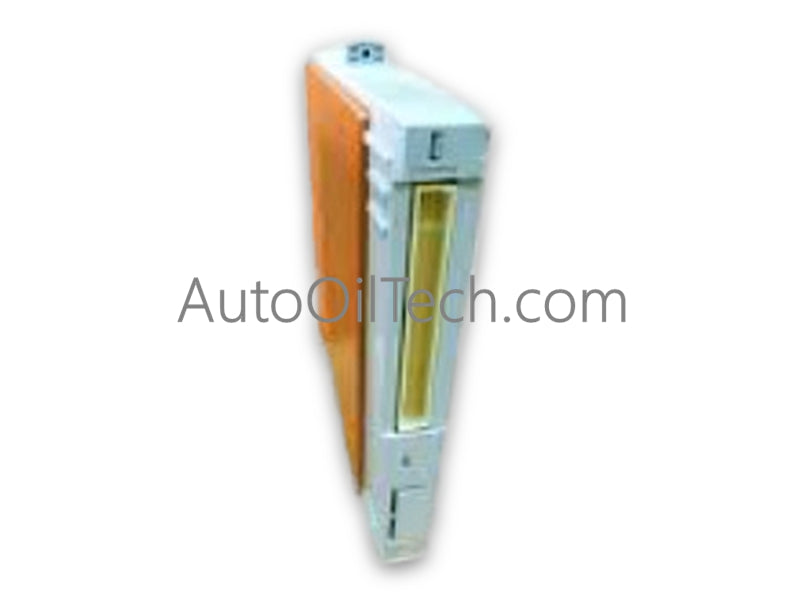

تم تكوين Yokogawa S2MMM843-SS1030 (وحدة الإدخال/الإخراج التناظري والرقمي المختلط S2MMM843) لمعالجة إشارات المستشعرات متعددة القنوات وتنفيذ التحكم المنفصل في معماريات التحكم الموزعة CENTUM VP، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
S2MMM843-SS1030
العلامة التجارية
Yokogawa
الأصل
اليابان
الوزن
0.35 كجم
الأبعاد
130 ملم × 100 ملم × 42 ملم
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
استهلاك الطاقة
سحب لوحة خلفية لنظام 24 VDC، بحد أقصى 700 مللي أمبير
دقة الإشارة
تحويل تناظري 16 بت
عامل تكوين القناة
قنوات عامة (مدخل تناظري، مدخل رقمي، مخرج رقمي)
بروتوكول حلقة HART 4-20 مللي أمبير وعزل القنوات
تتضمن الوحدة بنية عزل للقنوات لحماية الأسلاك الميدانية عالية الكثافة من الضوضاء الكهربائية وتخفيف التداخل بين مسارات الإشارة المختلطة. تعمل دوائر تكييف الإدخال المخصصة على تصفية التداخل الكهرومغناطيسي عالي التردد المحتمل، مما يحافظ على دقة القياس عبر روابط بروتوكول حلقة HART 4-20 مللي أمبير المتصلة بأجهزة الإرسال الميدانية. تعمل خوارزميات معالجة تعويض الوصلة الباردة (CJC) المدمجة بشكل حتمي على القنوات التناظرية الطرفية التي يتم خدمتها عبر رابط اللوحة الخلفية للنظام.
الأسئلة المتداولة
س: هل يمكن تكوين القنوات الفردية على S2MMM843-SS1030 برمجيًا دون تغيير الأسلاك الطرفية الخارجية ماديًا؟
ج: يمكن اختيار أوضاع القنوات (المدخل التناظري، المدخل الرقمي، أو المخرج الرقمي) برمجيًا عالميًا، على الرغم من أن الأسلاك الإشارات الخارجية يجب أن تتطابق مع المعيار الكهربائي المقصود (مثل الحلقة المزودة بالطاقة مقابل الاتصال الجاف).
س: ما هو إجراء التأريض الذي يجب فرضه للحفاظ على دقة القياس التناظري 16 بت للوحدة؟
ج: يجب أن تنتهي الكابلات المحمية من الأجهزة الميدانية مباشرة في قضيب حافلة حماية أرضية مخصص للنظام (PE) للحفاظ على العزل الغلفاني ومنع اختلافات الجهد الأرضي من إدخال ضوضاء إلى مرحلة المحول 16 بت.
إرشادات التركيب الميداني
قم بتركيب الوحدة في الفتحة المخصصة لهيكل التحكم، مع التحقق من التوصيل الكامل لموصل اللوحة الخلفية عالي الكثافة قبل تأمين آلية القفل. يجب توجيه جميع أسلاك الإشارة الميدانية عبر كابلات محمية مجدولة، مع الحفاظ على مسافة فصل مادية لا تقل عن 150 مم عن الموصلات عالية الجهد للتيار المتردد. يجب تأريض أسلاك الدرع بقضيب الأرض الواقية (PE) باستخدام موصلات قصيرة بمساحة مقطع عرضي لا تقل عن 2.5 مم مربع. تأكد من أن درجة الحرارة المحيطة للخزانة تبقى بدقة ضمن 0 إلى 60 درجة مئوية للحفاظ على عمر المكونات ودقة التحويل.
