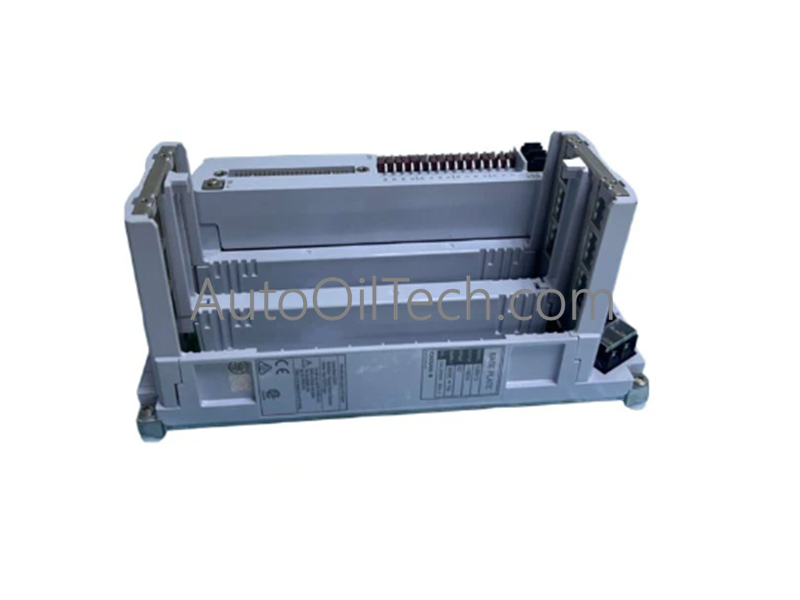

Yokogawa S2BN1D-19030 ProSafe-RS اللوحة الأساسية

في الأوراق المالية!
  • Part Number: S2BN1D-19030
  • Brand: Yokogawa
  • Type: لوحات القاعدة الطرفية
  • Dimensions: 3.3x10.7x13 سم
  • Country of Origin: اليابان
  • Barcode: 8537101190

Additional Specifications

Color / Pattern
  • Brown
  • Orange
  • Black
Power Source
  • DC-powered
  • AC-powered
Communication Protocols
  • Ethernet
  • Modbus
  • Profibus
  • Serial
Controller Design
  • Modular
  • Compact
Tags: Terminal Base Plates , Yokogawa ProSafe-RS

وصف المنتج

تعمل لوحة Yokogawa S2BN1D-19030، والمفهرسة أيضًا باسم اللوحة الأساسية S2BN1D-19030، كمكون مادي مخصص لتوصيل وحدات الإدخال/الإخراج ذات 16 قناة وتوجيه إشارة اللوحة الخلفية داخل أنظمة ProSafe-RS المزودة بأجهزة السلامة. تُنشئ الوحدة واجهة مادية وكهربائية مباشرة بين وحدات التحكم الميدانية ووحدات الإدخال/الإخراج للسلامة. تنفذ توجيه الإشارة الفردي أو المتكرر لإدارة نقل بيانات الجهاز الميداني دون إدخال تأخيرات في نقل الناقل.

مواصفات الأجهزة

المعلمة المواصفات
النموذج S2BN1D-19030
العلامة التجارية Yokogawa
المنشأ اليابان
الوزن 1.4 كجم
الأبعاد حجم لوحة S2 الأساسية القياسية
درجة حرارة التشغيل -20 إلى +60 درجة مئوية
استهلاك الطاقة 24 فولت تيار مستمر (+20% تسامح)
سعة الإدخال/الإخراج 16 قناة
تكوين النظام دعم وحدة إدخال/إخراج فردية أو متكررة
خيارات التركيب قضيب DIN أو تثبيت على الحائط (مسامير M4 × 4)
منصة النظام نظام Yokogawa ProSafe-RS المزود بأجهزة السلامة

بروتوكول حلقة HART 4-20 مللي أمبير وعزل القنوات

تشتمل اللوحة الأساسية Yokogawa S2BN1D-19030 على عزل بين القنوات وفصل داخلي للطاقة لضمان سلامة الإشارة عبر جميع مسارات الإدخال/الإخراج الستة عشر الخاصة بالسلامة. تعمل اللوحة من مصدر طاقة 24 فولت تيار مستمر مع تفاوت بنسبة +20%، وتقوم بتوجيه الإشارات التناظرية والرقمية مع منع التداخل الكهربائي بين القنوات المتجاورة. يدعم تصميم مسارات اللوحة الخلفية بروتوكول حلقة HART 4-20 مللي أمبير، مما يحافظ على تراكب التعديل الرقمي الديناميكي لـ HART دون التأثير على سرعة تنفيذ حلقة نظام السلامة.

الأسئلة المتداولة

س: ما هي تكوينات التركيب المدعومة للوحة الأساسية S2BN1D-19030؟

ج: يدعم الجهاز التثبيت القياسي على قضبان DIN بالإضافة إلى التثبيت المباشر على جدار اللوحة باستخدام أربعة مسامير M4.

س: هل تدعم اللوحة الأساسية S2BN1D-19030 تكوينات الإدخال/الإخراج المتكررة للسلامة؟

ج: نعم، تستوعب الوحدة أزواج وحدات الإدخال/الإخراج الفردية والمزدوجة المتكررة لتطبيقات السلامة عالية التوفر.

س: ما هو متطلب جهد الإمداد الاسمي لقضبان طاقة اللوحة الأساسية؟

ج: تتطلب اللوحة الأساسية جهد إمداد اسمي 24 فولت تيار مستمر مع تفاوت تشغيل يصل إلى +20%.

إرشادات التركيب الميداني

  1. قم بتركيب اللوحة الأساسية على قضيب DIN في حاوية أو قم بتثبيتها بلوحة خلفية مسطحة باستخدام أربعة مسامير M4 مشدودة بعزم دوران 1.2 نيوتن متر.
  2. تحقق من أن خطوط الإمداد الرئيسية 24 فولت تيار مستمر تقع ضمن تفاوت الجهد +20% قبل تطبيق الطاقة.
  3. قم بتركيب وحدات الإدخال/الإخراج للسلامة ProSafe-RS ذات 16 قناة في فتحات اللوحة الأساسية حتى يتم تعشيق آليات القفل الجانبية بالكامل.
  4. قم بتوصيل جميع أسلاك إشارة الحقل باستخدام كابل مزدوج مجدول ومحمي، مع تأريض دروع الحماية إلى قضيب تأريض الخزانة.
  5. حافظ على مسافة رأسية لا تقل عن 50 مم فوق وتحت تجميع اللوحة الأساسية لضمان تدفق هواء حمل حراري كافٍ.
