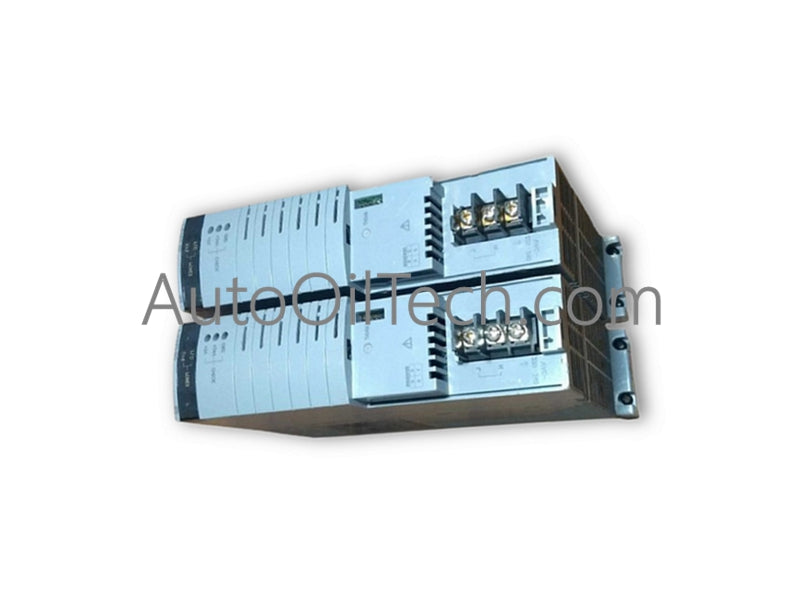

تم تصميم Yokogawa PW482-50 (وحدة إمداد الطاقة PW482) للتحويل الأساسي لطاقة التيار المتردد والتوزيع المستقر للتيار المستمر في عقد التحكم في CENTUM VP، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.
تفاصيل اللاحقة ومصفوفة النموذج
المعلمة / رمز اللاحقة
تفاصيل المواصفات
النموذج الأساسي (PW482)
وحدة إمداد الطاقة بمدخل تيار متردد 220 - 240 فولت (مع خيار درجة الحرارة)
الحماية (-5)
نوع قياسي بدون حماية من الانفجار
رمز النوع (-0)
النوع الأساسي
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
PW482-50
العلامة التجارية
Yokogawa
المنشأ
اليابان
الوزن
تقريبًا 1 كجم (وزن الشحن 2 كجم)
الأبعاد
عامل شكل وحدة الطاقة القياسية المثبتة على رف CENTUM VP
درجة حرارة التشغيل
-20 إلى 70 درجة مئوية
استهلاك الطاقة
تقييم مدخل تيار متردد 220 - 240 فولت
جهد الإدخال
220 - 240 فولت تيار متردد
حماية من الانفجار
نوع قياسي بدون حماية من الانفجار
بروتوكول حلقة HART 4-20 مللي أمبير والعزل الجلفاني
توفر الوحدة حواجز عزل جلفاني بين إمداد التيار المتردد عالي الجهد للإمداد الكهربائي ومكونات اللوحة الخلفية النهائية، مما يمنع انتشار الضوضاء الكهربائية في حلقات معالجة إشارة المجال. تقلل دوائر تصفية الطاقة المتكاملة من الاضطراب المشترك، وتحافظ على استقرار الإشارة لعقد الإدخال/الإخراج التناظرية المتصلة التي تعمل على هياكل بروتوكول حلقة HART 4-20 مللي أمبير. تعمل حلقات التنظيم الداخلية على تثبيت مخرجات الطاقة ضد تقلبات جهد الإمداد لحماية مكونات المنطق الحرجة.
الأسئلة الشائعة
س: هل يدعم PW482-50 التشغيل المزدوج المتكرر داخل هيكل رف واحد؟

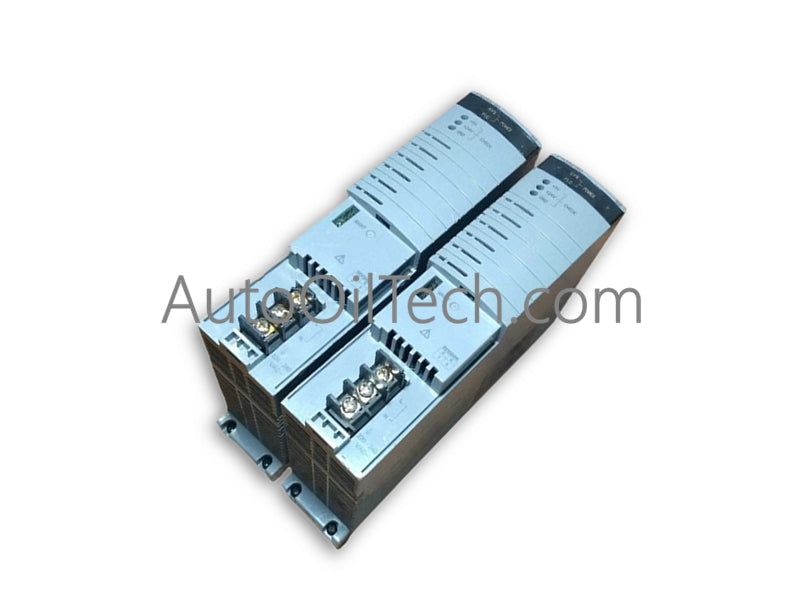

ج: نعم، يمكن تركيب وحدتي إمداد طاقة PW482-50 جنبًا إلى جنب على لوحة خلفية لنظام متكرر لتوفير مشاركة الحمل المقاومة للأخطاء وقدرات التبديل السريع عبر الإنترنت.
س: ما هي احتياطات التأريض التي يجب مراعاتها أثناء إنهاء خط الطاقة؟
ج: يجب أن يتصل طرف تأريض الحماية للتيار المتردد (PE) مباشرة بقضيب التأريض الرئيسي للخزانة عبر موصل منخفض المعاوقة بمساحة مقطع عرضي لا تقل عن 2.5 مم مربع لضمان قمع التداخل الكهرومغناطيسي والعزل الآمن.
إرشادات التثبيت في الموقع
قم بتركيب وحدة PW482-50 بإحكام في فتحة الطاقة المخصصة في إطار الهيكل، مع التحقق من محاذاة الموصلات بالكامل قبل ربط آلية القفل بعزم 0.5 نيوتن متر. قم بتوجيه كابلات طاقة التيار المتردد 220 - 240 فولت الواردة في صواني أسلاك منفصلة، مع الحفاظ على مسافة فصل مادية لا تقل عن 150 مم عن أسلاك الإشارة التناظرية والرقمية الحساسة. قم بتوصيل سلك التأريض الواقي الرئيسي مباشرة بقضيب التأريض بالخزانة باستخدام موصلات نحاسية قياسية. تأكد من تدفق الهواء الرأسي بدون عوائق عبر الهيكل للسماح بتبريد الحمل الحراري الكافي عبر نطاق التشغيل الممتد من -20 إلى 70 درجة مئوية.
