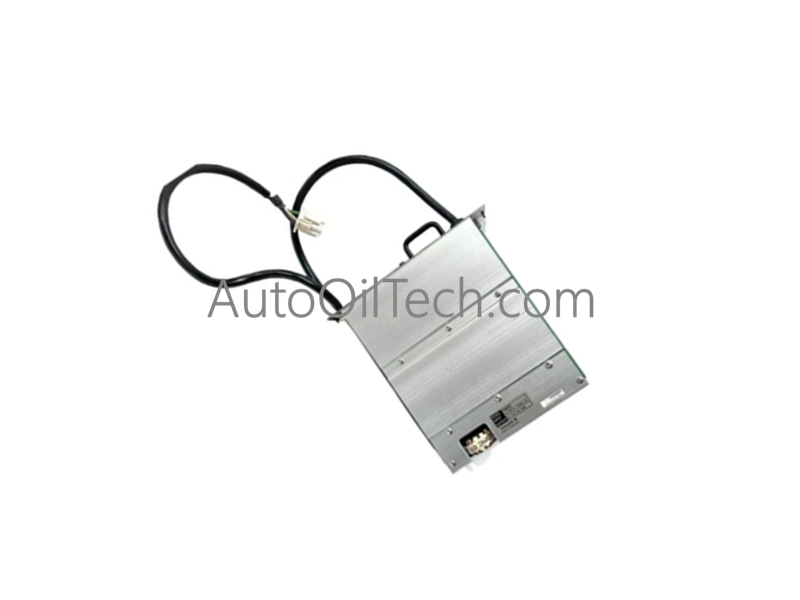

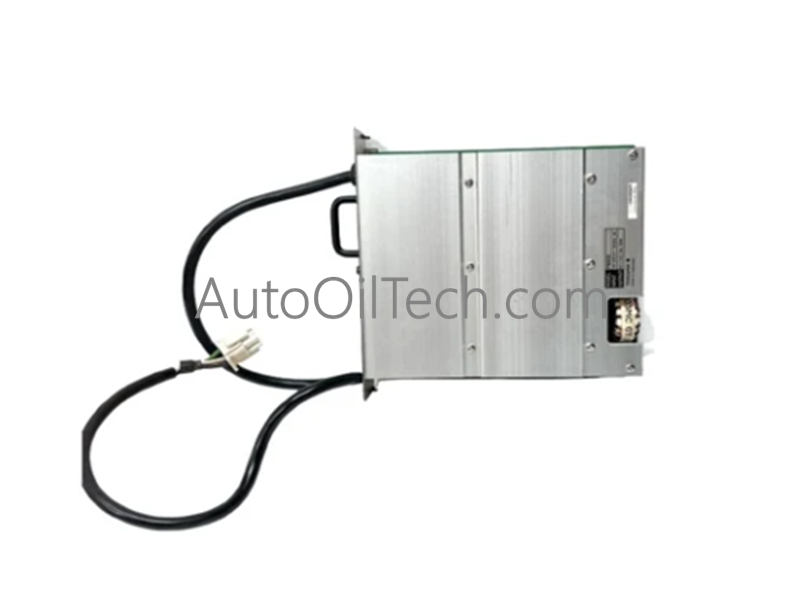

تعمل وحدة تزويد الطاقة Yokogawa PW402، والمُدرجة أيضًا تحت اسم PW402، كمكون مادي مخصص لتوزيع الطاقة وتنظيم الجهد الكهربائي ضمن منصات أنظمة التحكم Centum VP و CS 3000.
المواصفات الفنية للمعدات
المعلمة
المواصفات
النموذج
PW402
العلامة التجارية
Yokogawa
بلد المنشأ
اليابان
الوزن
2 كجم
الأبعاد
5.1 سم × 22.9 سم × 20.3 سم
درجة حرارة التشغيل
من 0 إلى 50 درجة مئوية
استهلاك الطاقة
يعتمد على النموذج
جهد الإدخال
100-120 فولت تيار متردد أو 220-240 فولت تيار متردد
يحافظ نموذج PW402 على استقرار العملية من خلال تحويل الجهد وتنظيمه بدقة مصممة خصيصًا لمحطات التحكم الميدانية DCS. عند نشرها في حلقات تستخدم إشارات HART 4-20 مللي أمبير، تضمن الوحدة توصيل طاقة منخفضة التموج لمنع التداخل الكهرومغناطيسي (EMI) مع تراكبات الاتصالات الرقمية. يتم الحفاظ على عزل مناسب بين القنوات ضمن بنية اللوحة الخلفية لمنع حلقات الأرض التي قد تؤدي بخلاف ذلك إلى تدهور نسبة الإشارة إلى الضوضاء في حلقات قياس الضغط أو التدفق الحساسة.
الأسئلة المتداولة
س: هل يدعم PW402 التبديل السريع أثناء عمليات النظام النشطة؟
ج: تتطلب وثائق النظام تسلسل إيقاف تشغيل لمحطة التحكم الميدانية المحددة قبل إزالة الوحدة من اللوحة الخلفية لمنع حدوث قوس كهربائي أو قصر في الدائرة الداخلية.
س: كيف يتم تحديد تكوين جهد الإخراج لنموذج PW402-52؟
ج: يتم ترميز ملف تعريف الإخراج المحدد في الدائرة الداخلية للنموذج. تم تصميم PW402-52 لتكوينات خرج 24 فولت تيار مستمر منخفضة الطاقة؛ تأكد من أن الحمل الميداني لا يتجاوز القدرة المقدرة لهذه الوحدة المحددة.
إرشادات التثبيت الميداني
تأكد من أن خزانة محطة التحكم غير مزودة بالطاقة وتم التحقق منها بمقياس متعدد معاير قبل إدخال الوحدة.
تحقق من أن مصدر الطاقة المدخل يتطابق مع إعدادات الوصلة أو ملصق النموذج (100-120 فولت تيار متردد أو 220-240 فولت تيار متردد) لتجنب فشل مرحلة الطاقة الكارثي.
قم بمحاذاة الوحدة عموديًا مع قضبان توجيه اللوحة الخلفية؛ ثبت الموصل بإحكام لضمان التزاوج الفيزيائي لمجموعة الدبوس.
ثبت الوحدة باستخدام براغي التثبيت العلوية والسفلية لضمان تأريض الهيكل والاستقرار الميكانيكي ضد اهتزازات الخزانة.
تأكد من توجيه أسلاك الأطراف عبر صواني الكابلات المناسبة وفصلها عن خطوط التيار المتردد عالية الجهد للحفاظ على معايير التوافق الكهرومغناطيسي (EMC).
