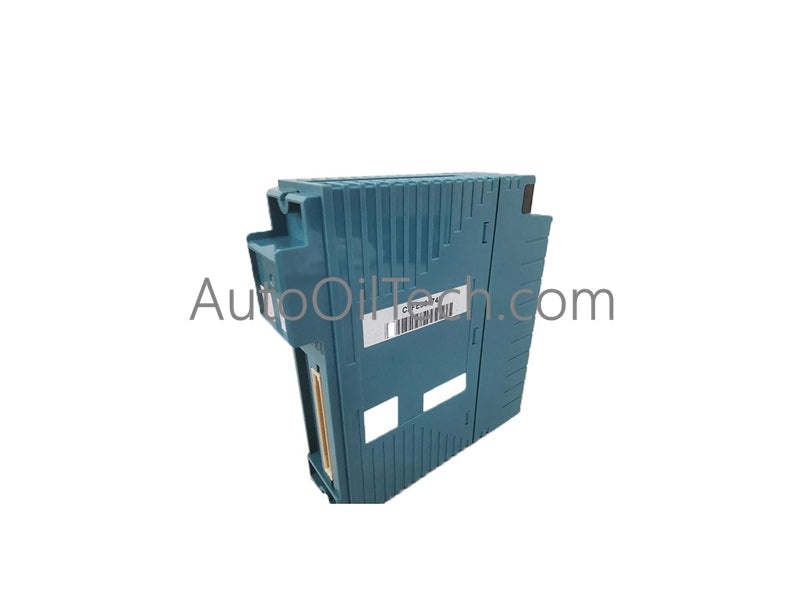

تم تكوين وحدة Yokogawa NFLR121-S50 (وحدة الاتصال التسلسلي NFLR121) لتبادل البيانات التسلسلية متعددة الأجهزة في بنيات تحكم STARDOM، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.
مواصفات الجهاز
المعلمة
المواصفات
النموذج
NFLR121-S50
العلامة التجارية
Yokogawa
المنشأ
اليابان
الوزن
الوزن القياسي للوحدة
الأبعاد
عامل شكل وحدة STARDOM القياسي
درجة حرارة التشغيل
0 إلى 55 درجة مئوية
استهلاك الطاقة
استهلاك ناقل اللوحة الخلفية للنظام 5 VDC
منافذ الواجهة
RS-422/RS-485 (منفذان)
وضع الاتصال
مزامنة بدء-توقف نصف مزدوج / مزدوج كامل
بروتوكول حلقة 4-20 مللي أمبير HART وعزل القنوات
تتضمن الوحدة عزلًا بين القنوات وحواجز جلفانية بين الدوائر المنطقية الداخلية للوحة الخلفية والمنافذ التسلسلية الخارجية RS-422/RS-485. تمنع حماية الاندفاع المدمجة وشبكات تصفية الضوضاء التقلبات الكهربائية من تدهور تدفقات البيانات المنقولة عبر خطوط الاتصال متعددة النقاط. تعمل برامج تحويل البيانات من تسلسلي إلى متوازٍ بشكل حتمي جنبًا إلى جنب مع حلقات المعالجة التناظرية (مثل بوابات بروتوكول حلقة 4-20 مللي أمبير HART) للحفاظ على التزامن ومنع انقطاع الاتصال عبر شبكات التحكم الكثيفة.
الأسئلة المتداولة
س: هل يمكن تكوين المنفذين التسلسليين في NFLR121-S50 بشكل مستقل لبروتوكولات اتصال مختلفة؟
ج: نعم، يعمل كل منفذ RS-422/RS-485 بشكل مستقل، مما يسمح بتعيين معدلات نقل بيانات مميزة وإعدادات التكافؤ وأنماط الازدواج (نصف مزدوج أو مزدوج كامل) لكل قناة.
س: ما هي متطلبات الإنهاء التي تنطبق عند تكوين المنفذ 1 أو المنفذ 2 لشبكات RS-485 متعددة النقاط؟
ج: يجب تثبيت مقاوم إنهاء خط 120 أوم عبر الأزواج التفاضلية المادية Rx+/Rx- أو Tx+/Tx- عند الطرفين الماديين الأقصيين لناقل RS-485 لإزالة انعكاسات الإشارة.
إرشادات التركيب الميداني
أدخل وحدة NFLR121-S50 في فتحة الرف الأساسي المخصصة لوحدة تحكم STARDOM، واضغط بقوة حتى يقفل مزلاج التثبيت في الهيكل. قم بتوجيه الكابلات المجدولة المحمية لتوصيلات ناقل RS-422/RS-485، مع التأكد من أن أسلاك الإشارة تحافظ على مسافة لا تقل عن 150 مم من خطوط التيار المتردد عالية الجهد. قم بتوصيل دروع الكابلات الخارجية بقضيب التأريض الواقي (PE) الأقرب للخزانة باستخدام موصلات نحاسية منخفضة المعاوقة. حافظ على درجة الحرارة المحيطة للخزانة بين 0 و 55 درجة مئوية لضمان أداء جهاز الإرسال والاستقبال المستقر.
